H型四旋翼遥控飞行设备结构设计

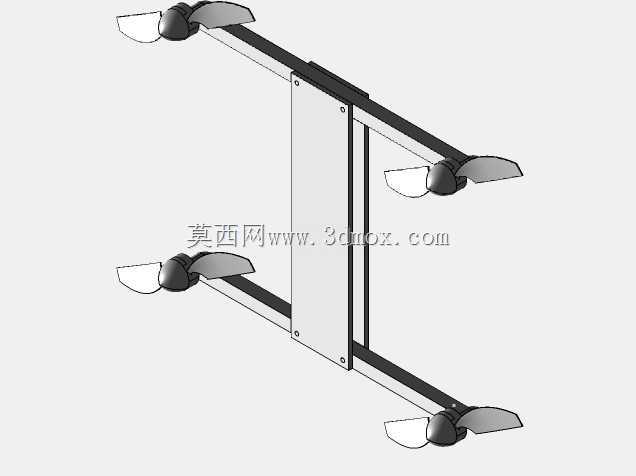

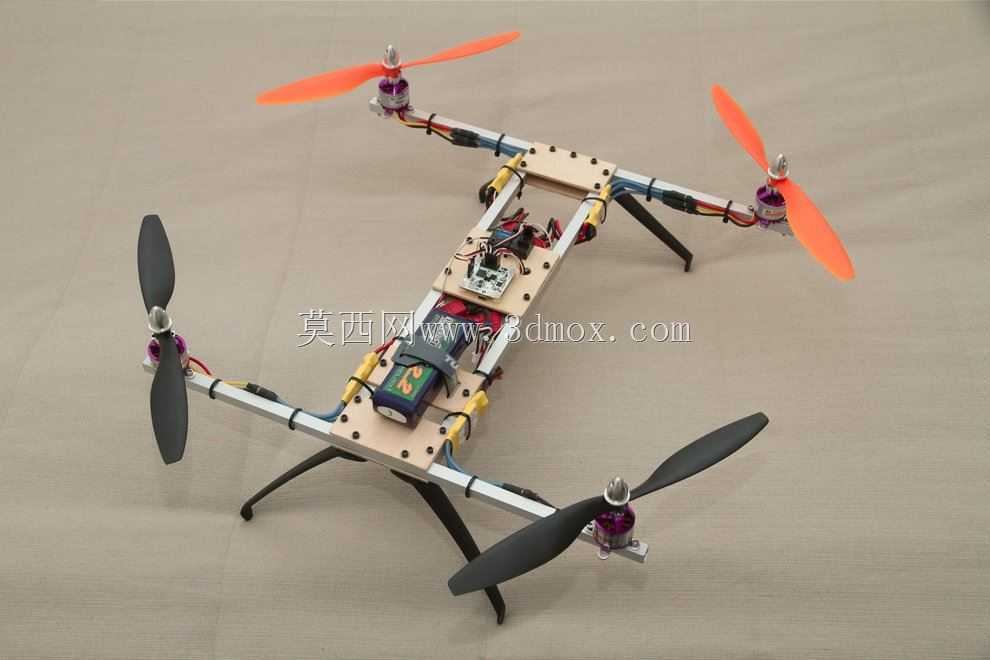

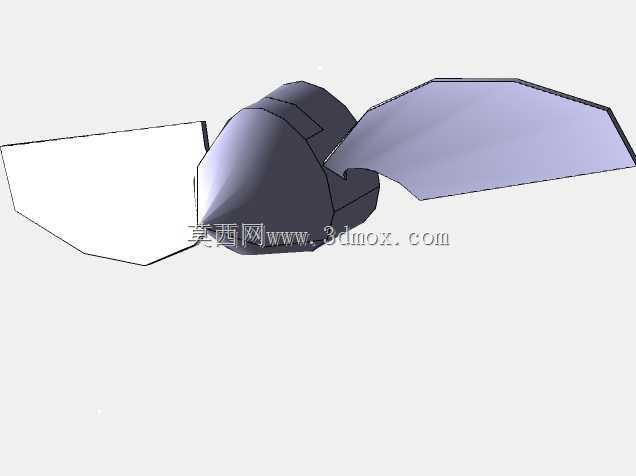

这款H型布局的四旋翼飞行设备，在结构设计上充分参考了实际飞行场景的载荷与气动需求，机架主体采用铝型材作为主梁支撑，兼顾结构强度与整机自重控制，能在常规户外作业、航模飞行场景下承受起降冲击与飞行过程中的振动载荷。从实际用途来看，这类结构可适配低空航拍、教学实训、小型载荷投送等场景，机架中部预留的安装空间可灵活搭载飞控板、电池、信号接收模块等核心组件，机臂与中心板的连接位置采用快拆式锁紧结构，方便日常维护与部件更换，起落架采用斜撑式支脚设计，在硬地起降时能有效缓冲落地冲击力，同时避免机身底部搭载的设备直接触碰地面。设计过程中，首先围绕动力单元的安装边界确定机臂长度，四个旋翼分别布置在H型机架的四个端点，两前两后的旋翼轴距经过匹配计算，能保证飞行过程中的力矩平衡，减少偏航控制的补偿量，正反桨的布局对应不同转向的动力电机，抵消旋翼旋转产生的反扭矩。机臂上的电机安装座采用绝缘固定结构，避免电机运转时的电流干扰飞控信号，电调走线沿铝型材主梁内侧布置，既减少飞行过程中的风阻，也能避免线材外露被旋翼剐蹭。中心板采用层叠式安装设计，上层板预留飞控、GPS模块的安装孔位，下层板用于固定电池与电源分线板，两层板之间预留足够的接线空间，方便不同规格的电子部件适配安装。从安装边界来看，机架整体宽度控制在适配常规便携收纳箱的尺寸范围内，机臂末端的电机安装孔位兼容市面上主流的22系列、23系列外转子无刷电机，桨叶适配10寸到12寸的正反螺旋桨，电池仓可容纳3S到4S规格的锂聚合物电池，满足不同动力配置的续航需求。起落架的支脚高度经过测算，在搭载常规两轴云台时，云台相机不会在起降过程中接触地面，同时支脚采用可拆卸设计，用户可根据实际使用场景更换更高的起落架或者拆除起落架适配特殊飞行需求。整机的重心设计落在中心板的几何中心位置，电池安装位预留了前后调整的滑槽，可根据搭载的不同载荷调整重心位置，避免飞行过程中出现重心偏移导致的姿态控制异常。机架上的所有连接孔位都采用等间距排布，方便用户根据自身需求拓展搭载其他功能模块，比如避障传感器、喊话器、小型投放装置等，连接紧固件采用标准规格的不锈钢螺丝，日常维护更换配件无需特殊定制，降低后期使用成本。
