红米Note3智能手机后盖外观结构建模

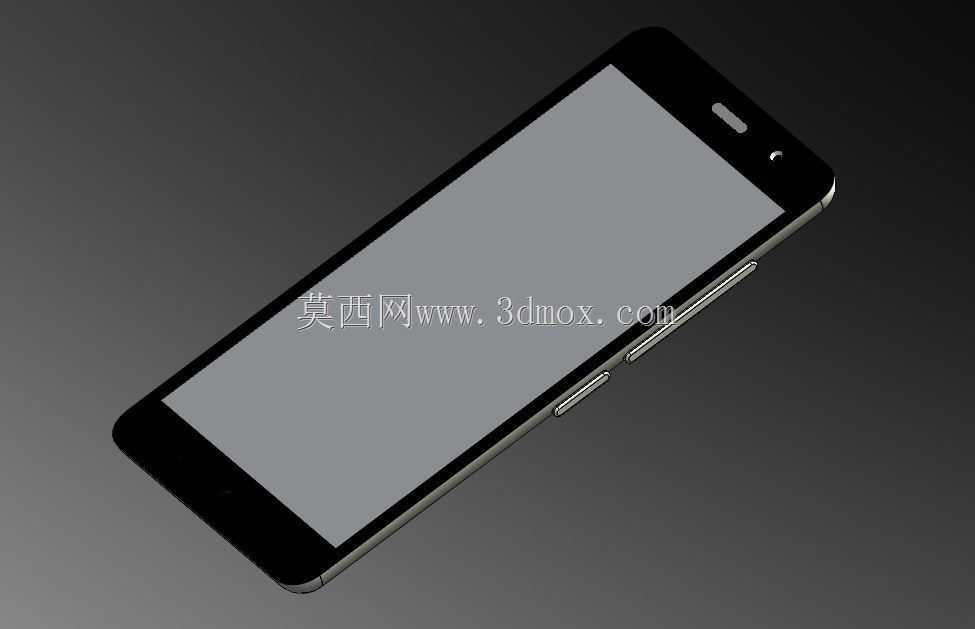

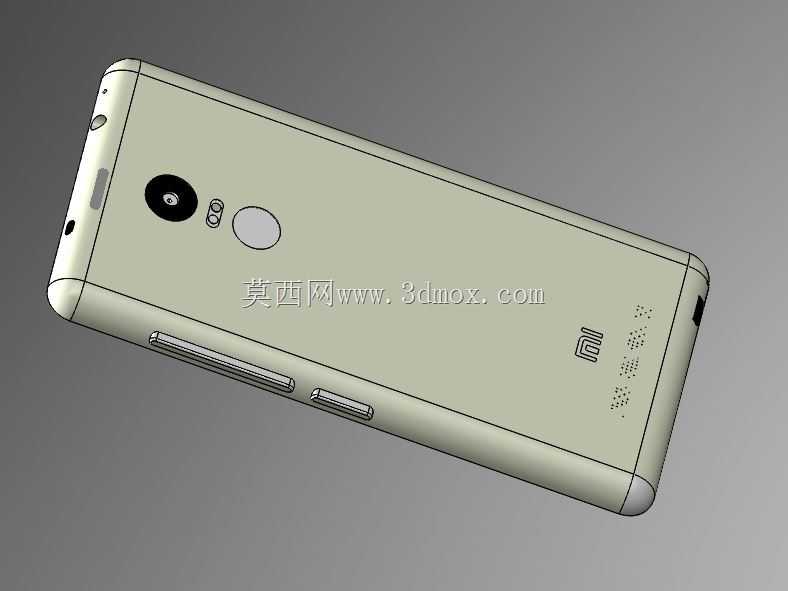

做消费电子结构设计的同行大多有体会，手机类外观件建模最考验对曲面过渡、装配边界的把控，这次做的红米Note3后盖结构，是从实际手板打样逆向推导的参数，没有照搬公开的宣传尺寸，所有配合公差都是按量产装配的常规预留来做的。日常做这类数码产品结构建模，最常用的场景就是配件开模前的结构验证、保护套设计的适配参考、教学演示里的消费电子结构案例拆解，很多刚入行的结构工程师练曲面建模，都会选这类一体化金属或者塑料后盖的机型来练手，因为它的曲面弧度看似简单，实际要兼顾握持手感、内部器件堆叠、按键摄像头的避让，比规整的工业零件要考验细节处理。先说说实际用途层面，这个后盖模型还原的是红米Note3的整机背部外观结构，包含了后置摄像头的沉台开孔、指纹识别模组的安装位、顶部耳机孔与副麦克风的避让槽、侧边音量键与电源键的配合缺口、底部小米logo的浮雕区域，还有后盖四个边角的R角过渡，这些细节不是随便拉个曲面就能凑数的——比如摄像头沉台的深度，要刚好让镜头保护圈高出后盖0.3mm，既避免镜头直接接触桌面被刮花，又不会因为凸起太多导致整机放置时晃动；指纹识别模组的安装位是带0.1mm过盈配合的台阶，装配时靠卡扣和双面胶就能固定，不需要额外打螺丝，这也是当年千元机常用的固定方案，能压缩装配工序的成本。设计思路上，我没有先画整体轮廓再切孔，而是先把背部所有功能件的安装边界先定好：先确定后置摄像头的光学中心位置，距离后盖顶部边缘12.7mm，距离侧边中轴线2.3mm，这个偏移量是为了给内部主板的摄像头模组预留堆叠空间，避免和主板上的射频模块干涉；指纹识别模组的中心在整机纵向中轴线上，距离摄像头光学中心21mm，这个位置刚好是大多数人单手握持时食指自然触碰的位置，是经过人机工程验证的点位。定完所有功能点位之后，再拉后盖的整体大曲面，后盖的弧度是从侧边向中框方向做2.5D过渡，侧边最薄处的厚度是0.8mm，中间最厚的位置是1.2mm，这个厚度差是为了给内部3000mAh以上的电池预留容纳空间，同时保证后盖的结构强度，不会因为按压出现明显形变。再说到外形尺寸和安装边界，整机后盖的纵向长度是150mm，横向宽度是76mm，这个尺寸是适配5.5英寸屏幕的常规机身尺寸，后盖和中框的配合面做了0.15mm的止口结构，装配时止口卡入中框的卡槽内，能有效避免后盖翘边，同时提升整机的防尘性能。侧边的按键缺口位置，距离顶部边缘32mm的是音量键的长槽，长度18mm，宽度2.2mm，往下间隔8mm是电源键的短槽，长度8mm，宽度2.2mm，槽位内侧做了0.2mm的倒角，避免按键按压时和后盖硬摩擦导致卡键。顶部的3.5mm耳机孔开孔直径是3.7mm，刚好适配标准耳机插头的外径，旁边的副麦克风开孔直径是1.2mm，两个孔位的中心距是11mm，这个间距是为了避免耳机插入时遮挡麦克风的收音通道。很多新手做这类模型容易忽略的细节是后盖的脱模斜度，我在建模时给所有内侧的筋位都做了1度的脱模斜度，外侧的外观面因为是高光或者磨砂表面，斜度控制在0.5度，既不影响外观的顺滑感，又能保证注塑或者冲压成型时顺利脱模，不会出现粘模的问题。还有后盖底部的logo区域，是做了0.1mm的下沉浮雕，喷涂时logo区域做遮喷处理，就能呈现出和后盖不同的质感，不需要额外粘贴金属铭牌，能减少装配工序。另外，后盖内侧的四个角位置都预留了螺丝柱的安装位，螺丝柱的内径是1.4mm，外径是2.8mm，高度是2.2mm，刚好对应中框上的螺丝孔位，打螺丝时不会把螺丝柱打穿，同时保证后盖和中框的连接强度。实际用这个模型做保护套设计的时候，只需要把后盖的外表面偏移1.2mm作为保护套的内表面，再预留0.1mm的装配间隙，就能做出贴合度很好的保护套模型，不需要反复调整曲面的贴合度，这也是做准确外观结构模型的价值——不管是做开模验证、配件设计还是教学演示，都能直接复用结构参数，不用重新测绘调整。
