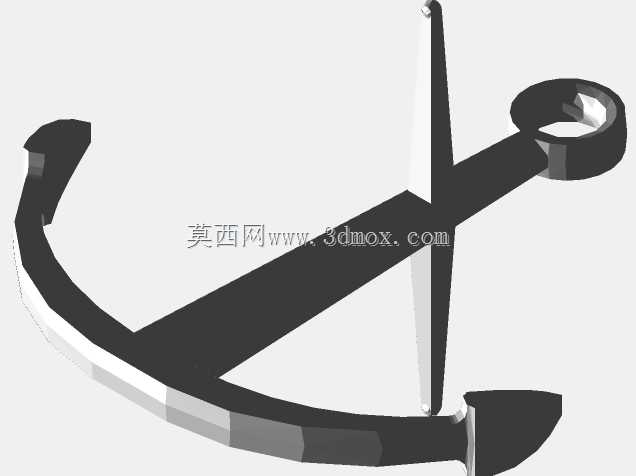

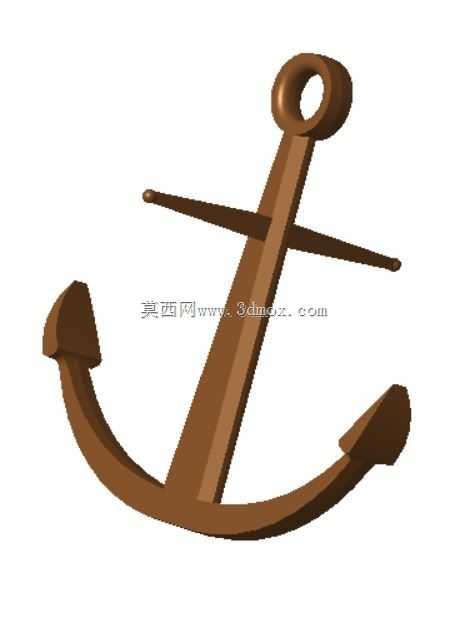

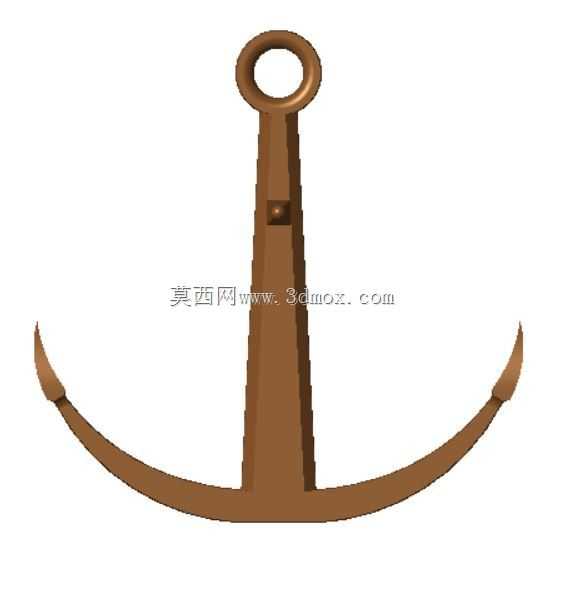

船用锚具三维结构展示模型

　　在船舶系泊作业场景中，锚是核心的停泊固定构件，其结构合理性直接决定船舶在锚地停靠时的抗风浪能力与停泊稳定性，该模型还原了传统霍尔锚类的经典结构形态，可用于船舶辅机课程教学演示、船用配件展厅的展品打样参考，也能作为航海主题文创产品的结构设计原型。从结构功能来看，该锚的顶部环形锚环用于连接锚链，作业时锚链通过该环传递拉力，将锚体牢牢拽入海底底质，锚环的内孔尺寸需要匹配对应规格的锚链卸扣，保证连接间隙在合理范围内，避免作业过程中出现卡滞或卸扣脱出的问题。横向布置的锚横杆在锚体接触海底时起到翻转导向作用，能让锚爪顺利啮入泥沙层，避免锚体平躺于海床导致抓力不足，横杆的伸出长度经过比例校核，两端超出锚爪外侧的距离控制在合理区间，

　　既保证翻转力矩足够，又不会在收锚时剐蹭锚链筒内壁。两个对称布置的锚爪是核心抓附结构，爪尖做了圆弧过渡处理，既保证啮入底质时的穿透力，又避免爪尖过于尖锐在收锚过程中刮伤船体外壳或锚链表面防腐层，锚爪与锚干的连接过渡段做了加厚处理，该位置是锚体受拉的应力集中区域，加厚设计能抵消起锚时的瞬间冲击载荷，避免长期受交变应力出现结构断裂。从设计思路层面，该模型采用对称式结构布局，整体重心落在锚干的中轴线上，保证抛锚过程中锚体在空中下落时姿态稳定，不会出现偏心翻转导致入水姿态偏差，影响最终抓底效果。外形尺寸方面，模型按照等比例缩放设计，锚干总高度、锚爪展开宽度、横杆长度三者的比例符合实船锚具的设计规范，安装边界上，

　　锚环的中心到锚爪最下端的垂直距离，匹配常规小型船舶锚链筒的倾斜角度，能保证收锚时锚体顺利被拉入锚链筒，锚爪外侧与锚链筒内壁预留足够间隙，不会出现卡锚问题。在实际工程应用中，这类锚具不仅适用于内河小型船舶、近海作业渔船的停泊固定，等比例缩小的模型也可用于船舶驾驶培训的教具，帮助学员直观理解锚的抓底原理，也能作为海事展馆的陈列展品，配合灯光演示抛锚、抓底、起锚的完整作业流程。结构建模过程中，锚干的截面采用渐变式设计，从靠近锚环位置的圆形截面逐步过渡到与锚爪连接位置的矩形截面，既保证锚环位置的抗扭性能，又提升锚爪连接位置的抗弯强度，所有棱边都做了圆角处理，还原实船锚具的铸造工艺特征，避免尖锐棱边带来的应力集中问题，

　　也符合铸造生产的工艺要求，不会出现铸造尖角导致的充型不足缺陷。锚爪的曲面弧度经过反复调整，保证啮入泥沙时的受力方向能引导锚体持续向下深入，提升抓附力，当船舶受风浪作用出现位移时，锚爪能在拉力作用下进一步啮入底质，而非被拖拽脱出。横杆与锚干的连接位置采用过盈配合的结构形式，还原实锚的装配逻辑，保证横杆在受外力碰撞时不会出现松动移位，维持锚体的翻转导向功能。
