四百万纪念奖杯结构设计作品

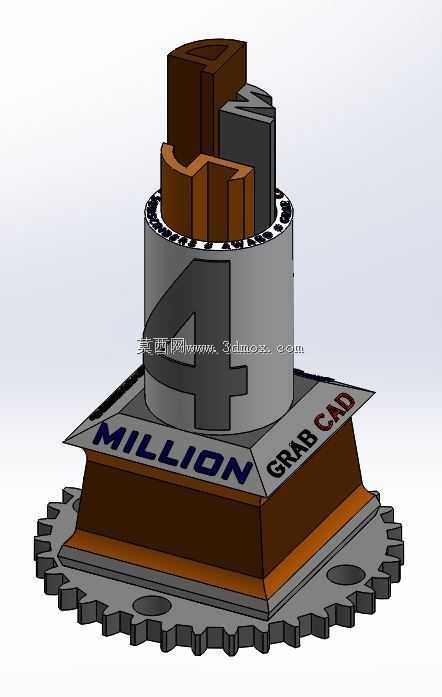

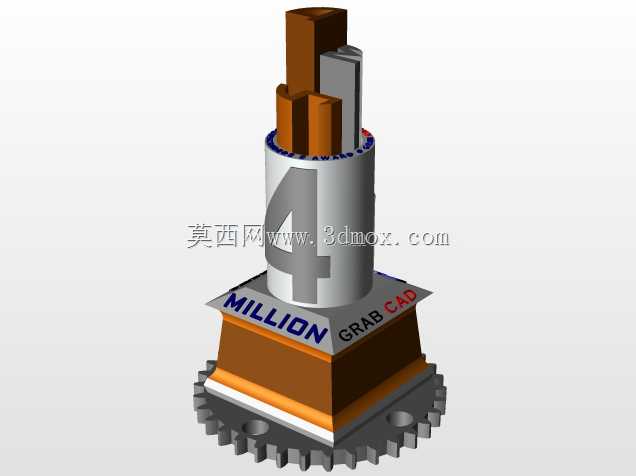

这款纪念类摆件的结构设计，最初的需求来自线下工程社区的里程碑纪念场景，主要用于线下技术交流活动的陈列、优秀贡献者的纪念授奖，也可作为工业主题办公空间的桌面陈设，区别于常规树脂浇筑的纪念奖杯，整体采用全金属可加工结构设计，适配数控铣削与3D打印两种加工路径，在结构层面做了针对性的支撑优化。

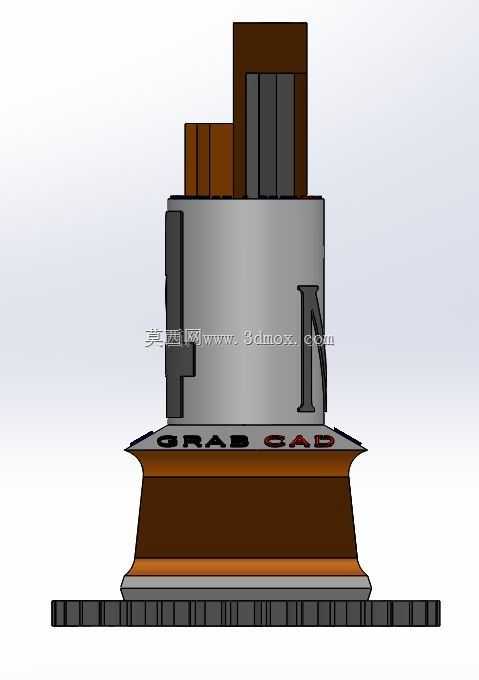

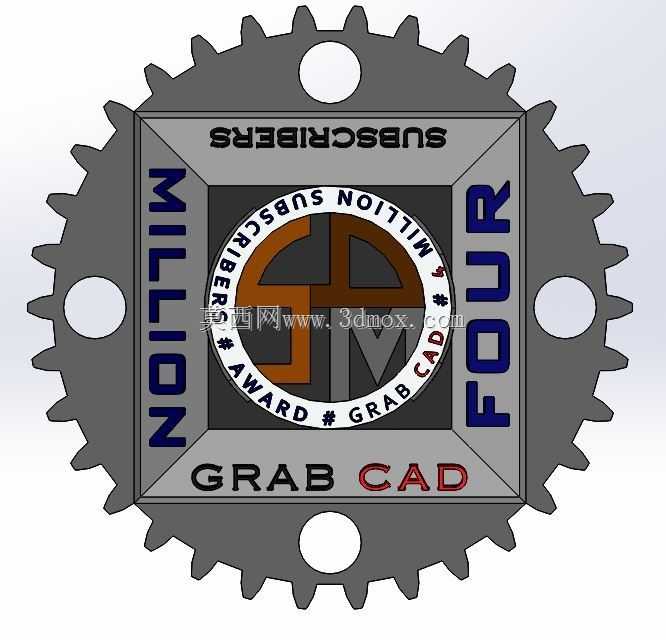

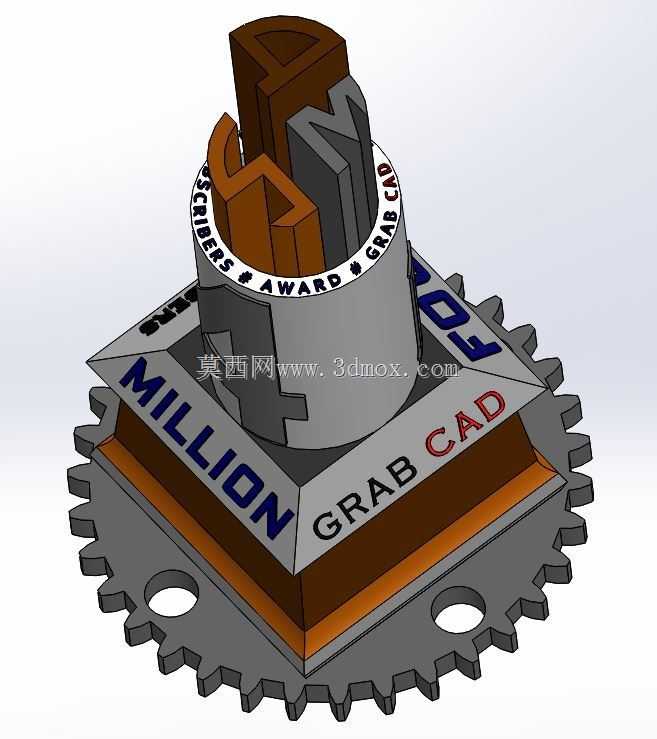

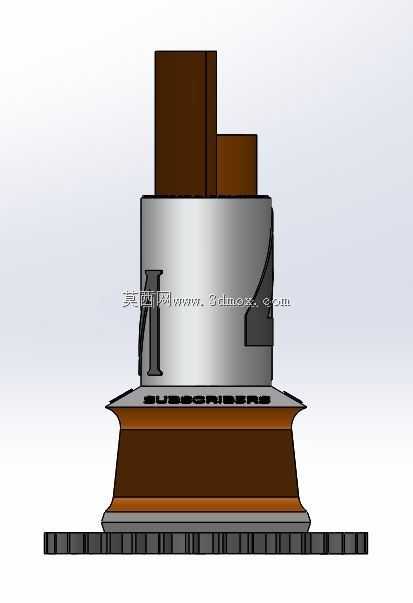

从底部结构来看，最下层采用标准渐开线齿形的齿轮基座，齿形参数参考通用模数2的直齿圆柱齿轮设定，齿顶圆直径控制在120mm，基座厚度12mm，两个对称分布的安装孔孔径6mm，孔中心距70mm，既可以直接放置在平面上作为摆件，也可以通过M6螺栓固定在展示台架、荣誉墙支架上，安装边界预留了足够的扳手操作空间，不会出现螺栓无法拧紧的干涉问题。齿轮基座上方承接的是梯形承托台，承托台做了1.5mm的拔模斜度，上下端面分别做了0.5mm的倒角处理，避免加工后锐边划手，承托台侧面预留了激光刻字的平面区域，可根据实际纪念需求镌刻对应文字内容，不会因为曲面弧度导致刻字变形。

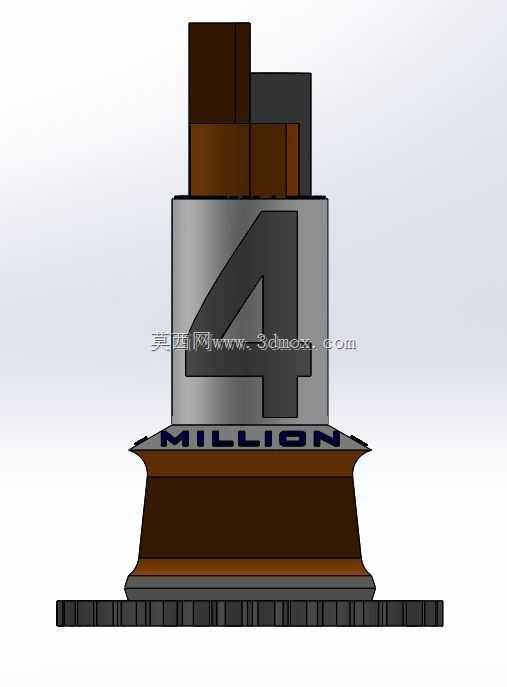

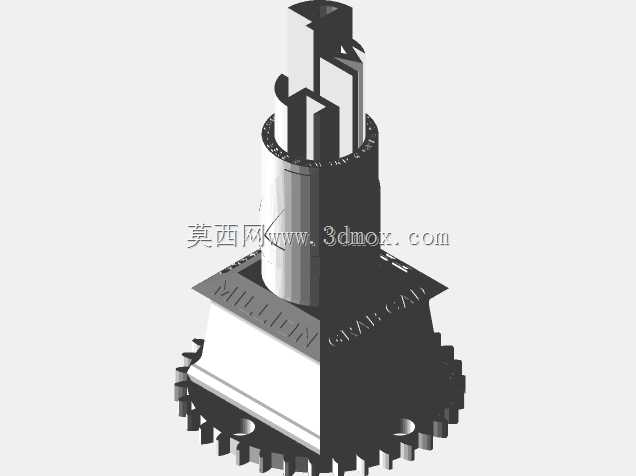

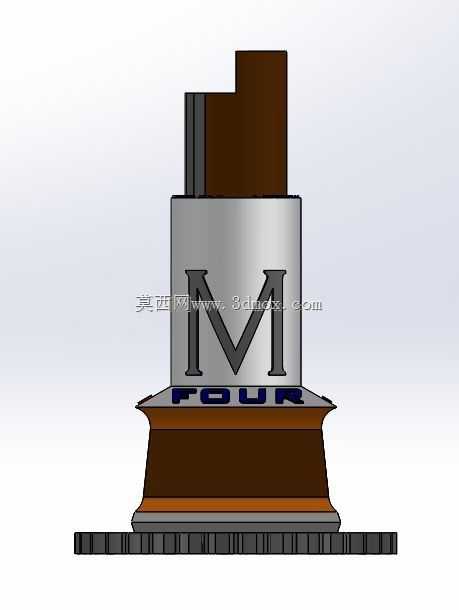

承托台上方的圆柱段是整个结构的视觉核心区域，圆柱外径80mm，高度35mm，圆柱表面做了哑光喷砂的工艺预留，数字标识采用嵌入式结构设计，区别于表面粘贴的标识牌，嵌入式结构深度2mm，可通过不同材质的镶嵌形成视觉反差，不需要额外的胶粘固定，结构本身就能完成嵌件的限位。圆柱段上方的分层凸起结构，是整个设计里做支撑优化的核心部分，最初的方案采用垂直堆叠的实心结构，打印加工时需要添加大量内部支撑，不仅浪费加工材料，后期去除支撑还容易破坏表面精度，调整后的结构将上层凸起做了错位分布，每一层凸起的外边缘都比下层结构的外边缘内缩2mm，形成自支撑的倾斜角度，不管是FDM还是光固化3D打印，都不需要额外添加内部支撑，数控加工时也能减少换刀次数，一次装夹就能完成大部分型面的加工。

整个结构的总高度控制在110mm，整体重量控制在1.2kg左右，重心落在底部齿轮基座的中心位置，放置时的倾斜稳定角度达到28度，不会因为轻微的桌面碰撞出现倾倒问题。各层结构之间的连接采用一体式设计，没有额外的拼接缝隙，避免了长期摆放后接缝积灰难以清理的问题，同时也提升了整体结构的强度，从1.2米高度自由落体到木质地面不会出现结构断裂。在细节处理上，所有棱边都做了R0.3的圆角过渡，没有尖锐的直角结构，手持移动时不会划伤手部，表面处理可以根据使用场景选择阳极氧化、喷塑、镀铬等不同工艺，适配不同的陈列环境风格，不管是工业风的车间荣誉角，还是简约风格的办公会议室，都能和周边环境形成协调的视觉效果。

在实际应用中，这类结构除了作为纪念奖杯使用，也可以调整尺寸参数后作为工业主题的文创产品底座，上方可以加装定制的纪念铭牌、小型工艺摆件，底部的齿轮结构也可以根据需求替换成对应行业的典型零部件结构，比如涡轮、带轮、法兰等结构，适配不同行业的纪念活动需求。设计过程中没有采用复杂的曲面结构，所有型面都可以通过三轴加工中心完成加工，不需要五轴设备，大幅降低了加工制造成本，适合小批量定制生产，单批次加工10-50件的成本控制在常规金属奖杯的60%左右，同时结构辨识度远高于常规的杯状奖杯，能更好的体现工业技术领域的特色。
