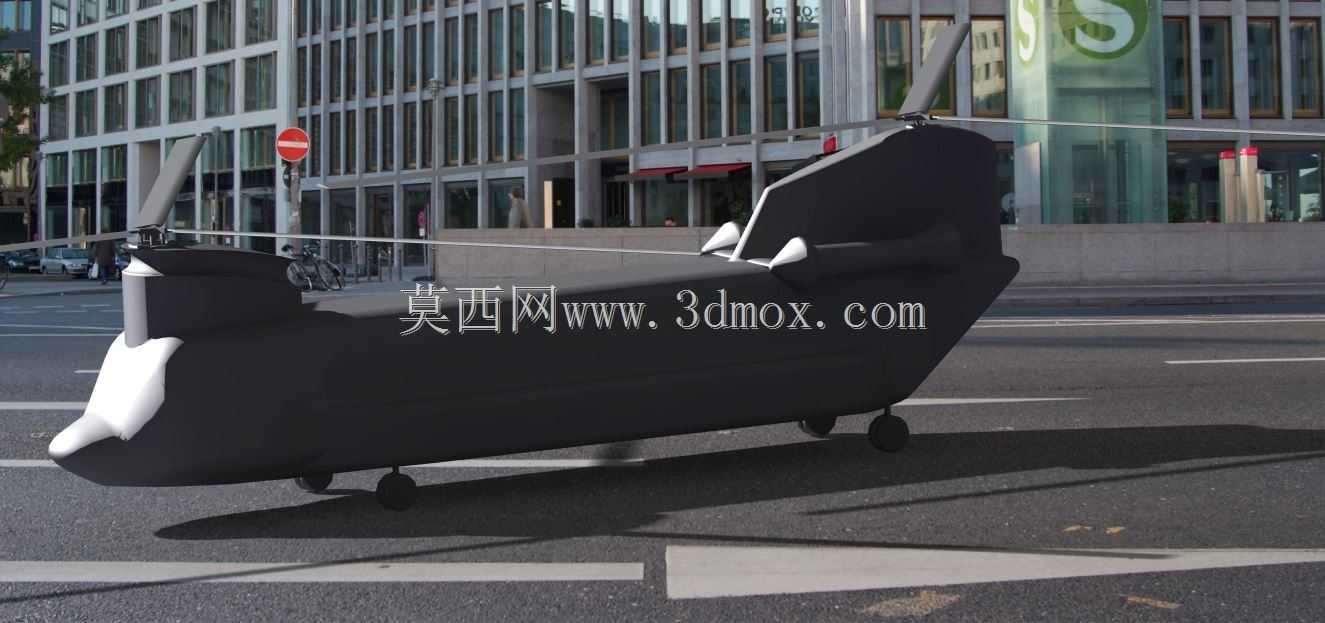

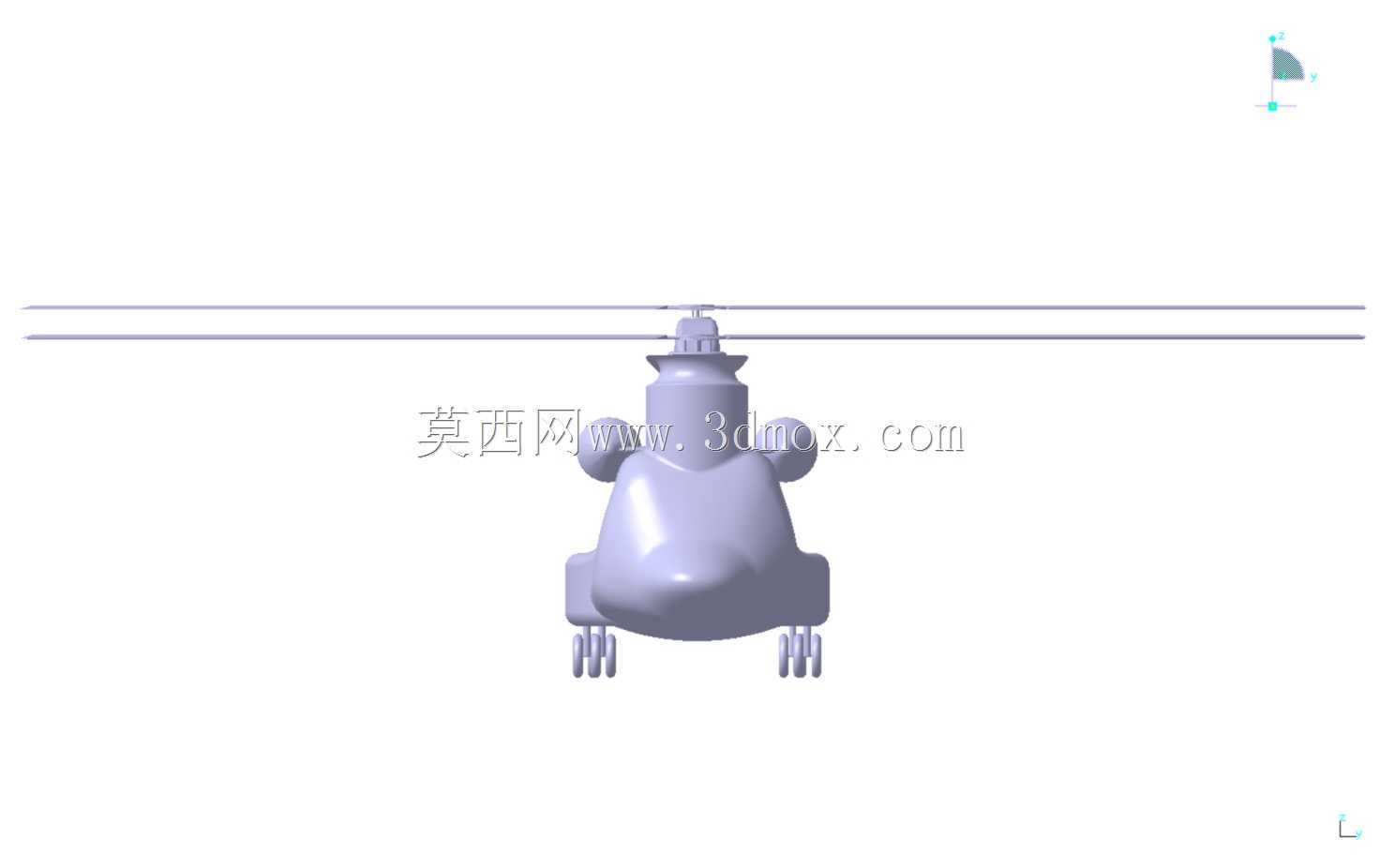

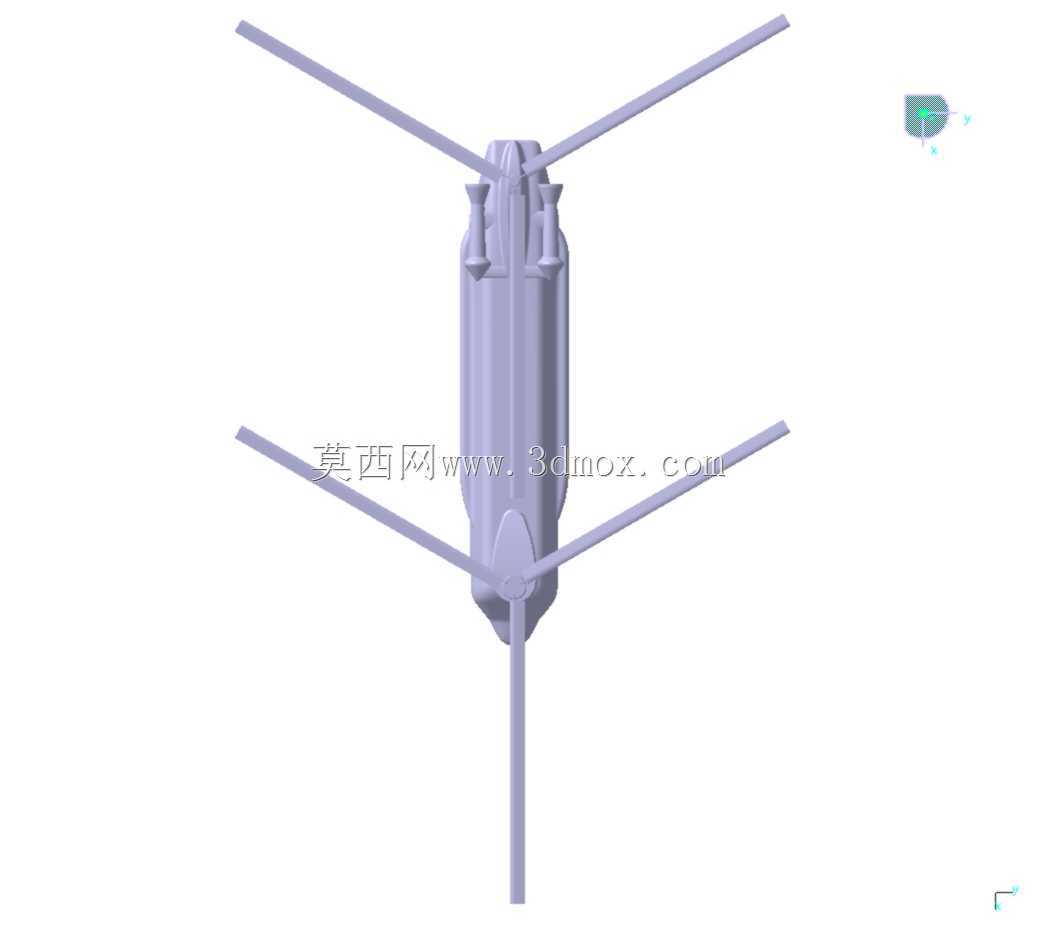

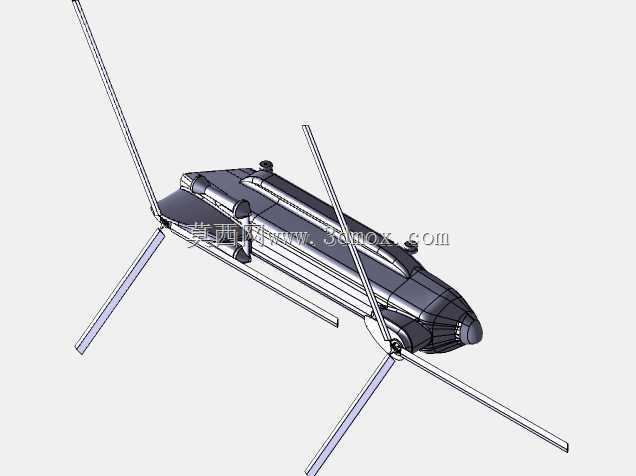

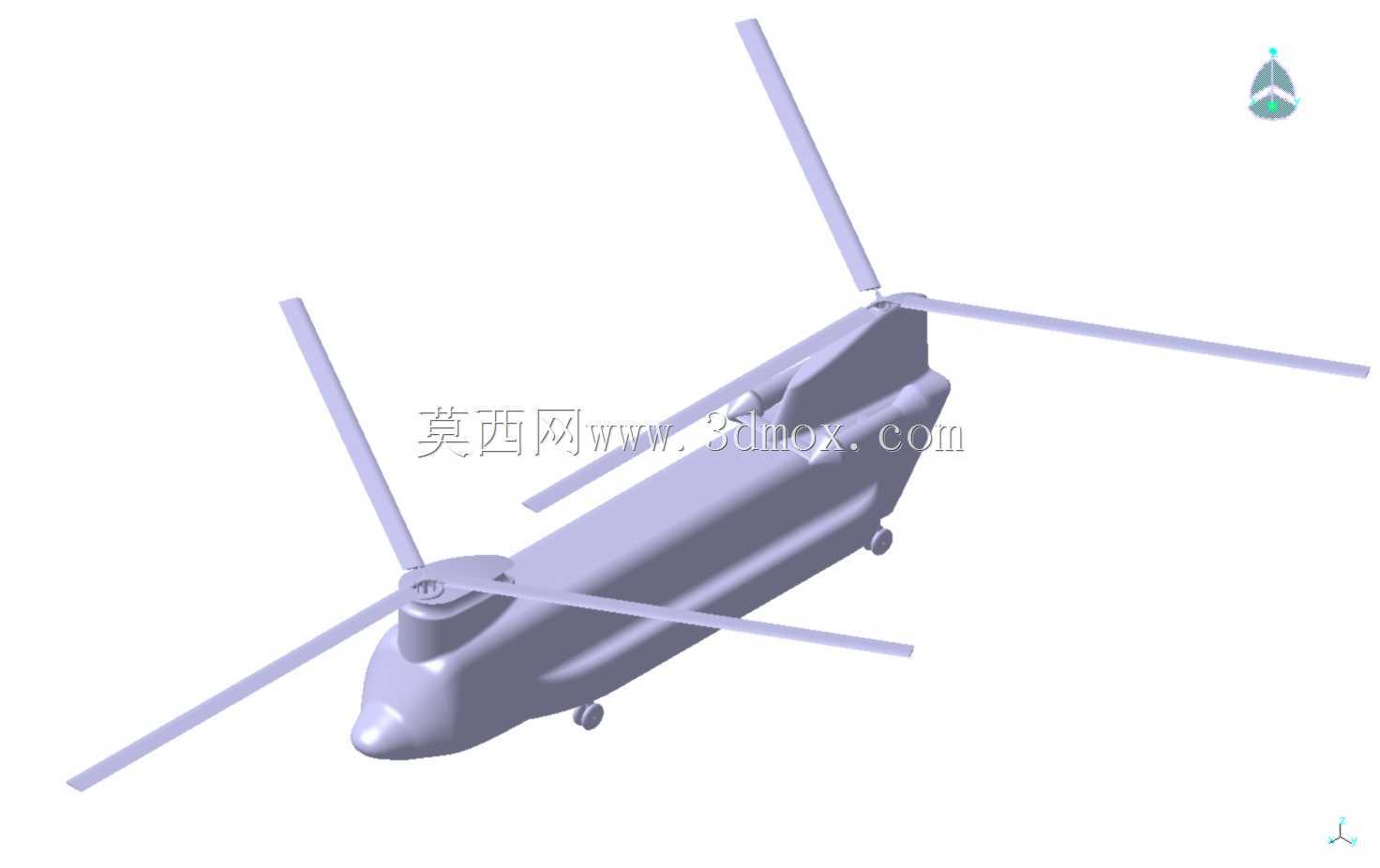

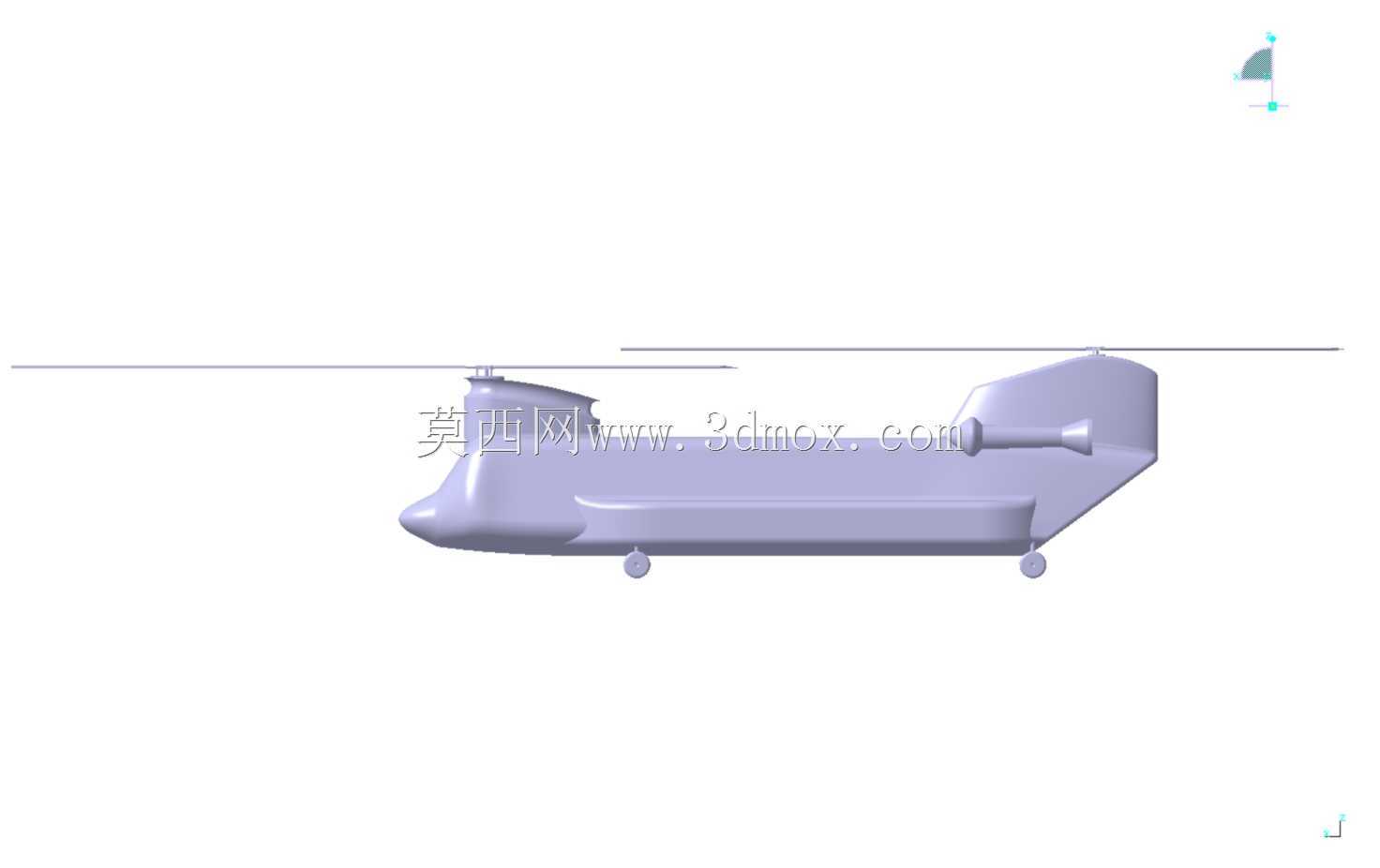

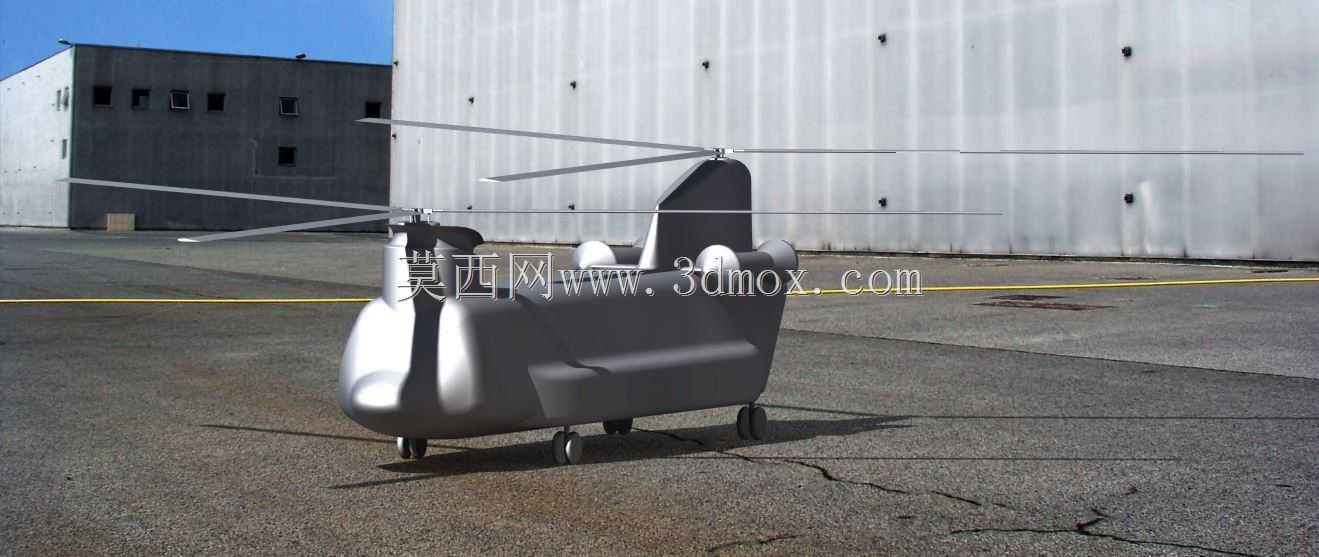

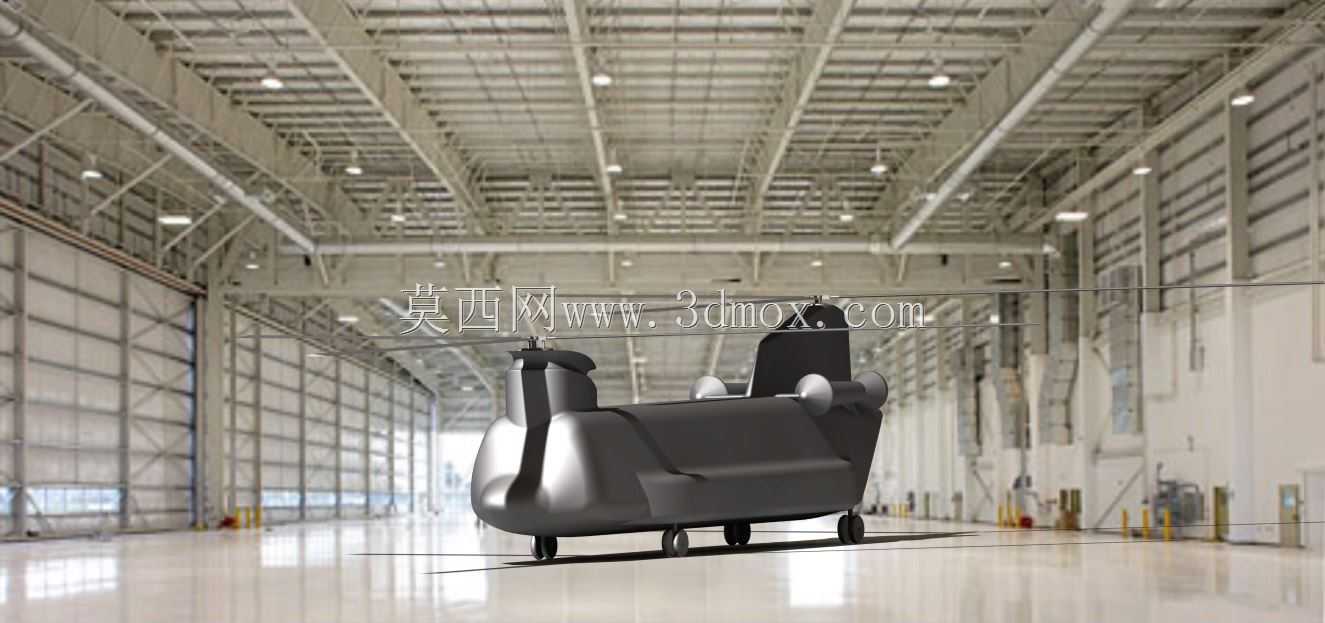

奇努克纵列双旋翼直升机机身结构数模

该数模还原了纵列双旋翼布局运输直升机的机身主体结构，建模过程中优先匹配了重型运输直升机的实际载荷分布逻辑，没有采用常规单旋翼直升机的尾梁传力路径，而是将前后旋翼的升力承载点直接与机身主承力框做刚性连接，避免长距离传力带来的结构冗余。从实际应用场景来看，这类纵列双旋翼直升机主要承担复杂地形下的装备投送、人员转运任务，不需要依赖专用起降场地，对起降坪的尺寸要求远低于同载重级别的固定翼运输机，因此建模时特意保留了机身下部的起落架安装接口，三个主起落架的安装位置分别对应前承力框、中部货舱地板下方承力梁、后承力框的位置，落地时的冲击载荷可以直接分散到整个机身框架，不会出现局部应力集中的问题。机身外形做了流线型修型，没有多余的突出结构，纵列布置的前后旋翼塔座分别位于机身前段顶部和后段顶部，两者的高度差经过反复调整，既保证了前后旋翼旋转时的桨盘平面不会出现干涉，也尽可能降低了飞行过程中的气动阻力。货舱段的截面采用了近似矩形的圆角过渡设计，相比纯圆形截面的机身，内部可用空间提升了近三成，能够满足标准尺寸货盘、轻型战术车辆的装载需求，机身侧面预留了舱门安装的配合面，后续可以根据不同任务需求加装侧开式人员舱门或者尾部跳板式货舱门。建模时严格控制了各部件的安装边界，旋翼塔座与机身蒙皮的连接位置预留了紧固件安装的工艺间隙，起落架收放舱的轮廓完全匹配起落架收起后的外形尺寸，不会出现收放过程中与周边结构剐蹭的问题。机身蒙皮采用了分块建模的逻辑，每一块蒙皮的分缝线都对应内部的长桁和隔框位置，既符合实际航空制造中的装配工艺要求，也方便后续做有限元分析时对不同部位的蒙皮赋予差异化的材料参数。针对这类直升机常见的高原飞行使用需求，建模时特意强化了机身顶部的结构强度，预留了发动机安装的支撑接口，能够适配大马力涡轴发动机的安装尺寸，不需要对主承力结构做额外修改就可以完成动力系统的匹配。整个模型的曲面过渡连续，没有出现曲率突变的区域，既可以用于航空装备的结构教学演示，也可以作为后续旋翼系统、航电系统装配建模的基础母模，帮助设计人员快速完成整机的布局校验，验证各系统在机身内部的布置合理性，避免实际装配时出现空间干涉的问题。
