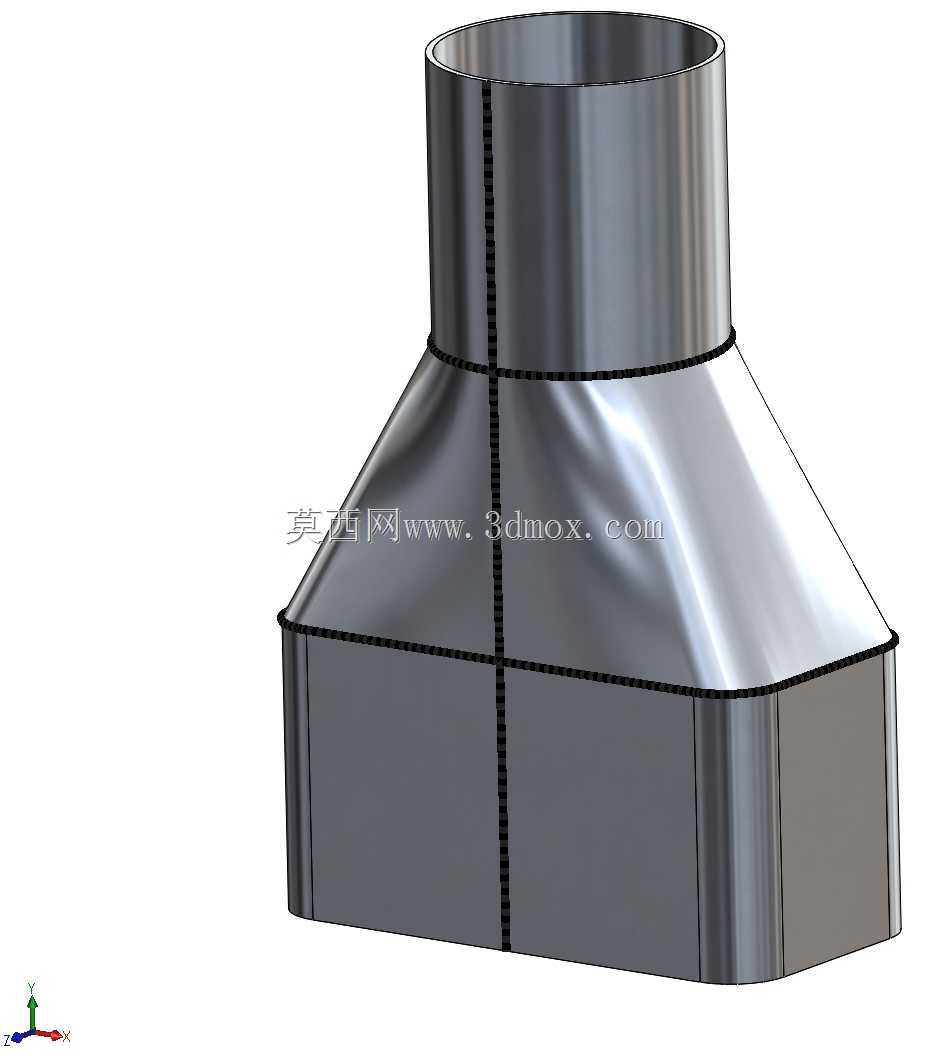

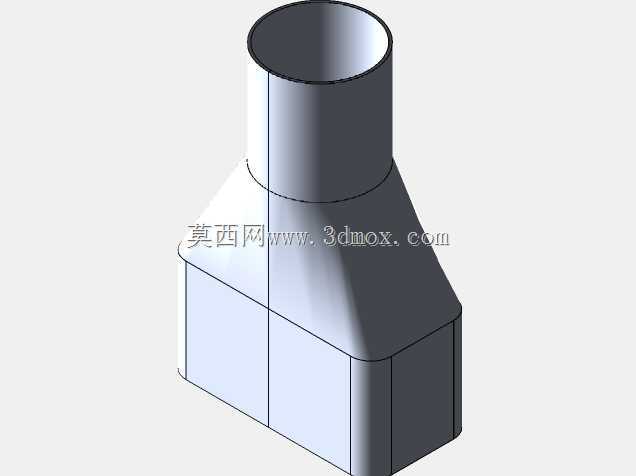

带焊接结构的天圆地方金属通风变径风管

这类天圆地方变径风管是通风除尘、暖通排烟、工艺废气输送系统里的常用转接构件，主要解决圆形风管与方形设备接口、方形管段与圆形风阀/风机端口的尺寸形态匹配问题，在车间排风、厨房排烟、工业除尘系统的管段衔接位置应用极广，避免不同截面管段直连产生的气流突变、局部阻力陡增问题。实际项目里，这类构件常布置在风机进出口与主风管的衔接段、方形除尘罩与圆形除尘主管的转接位置，或是方形空调机组与圆形送风管道的对接节点，安装时需要匹配两端对接件的法兰孔位，保证拼接后焊缝密封无漏风，避免输送含尘气流、油烟或废气时出现泄漏影响系统效率。从结构设计来看，该构件采用钣金折弯拼焊工艺制作，上下段分别适配圆形与方形截面，中间过渡段采用曲面顺滑过渡，避免直角转折造成的气流涡旋，减少管段内的风阻损耗与积尘死角；拼缝位置设置连续焊接坡口，焊后打磨平整保证内壁光滑，降低气流输送过程中的沿程阻力，同时避免焊缝位置积存粉尘、油污造成后期清理困难。设计阶段需要先确认两端对接接口的尺寸参数，上端圆形接口匹配对应规格的圆形风管外径，下端方形接口匹配方形设备或方管的边长尺寸，过渡段的高度根据两端截面差调整，截面尺寸差越大，过渡段需要的高度越高，以此保证过渡曲面的曲率平缓，避免局部压损过大。建模过程中需要拆分四块三角形平面板件与四块弧形过渡板件，分别展开下料后再进行组对焊接，板件拼接位置预留焊接余量，组对时保证上下端口的同轴度，避免安装后出现管段偏斜影响对接精度。安装边界上，需要预留两端法兰的螺栓操作空间，构件周边预留后期检修、焊缝检查的操作距离，若用于输送高温烟气，还需要在过渡段适当位置设置加强筋，避免长期受热出现板件变形，影响接口密封性能。这类构件的壁厚根据输送介质的特性选择，普通通风系统采用常规薄钢板即可，输送含磨琢性粉尘的系统需要适当加厚板件壁厚，对应焊接位置做满焊处理，避免长期受气流冲刷出现焊缝磨穿漏风的问题。
