减压器流体域带静态结构仿真分析模型

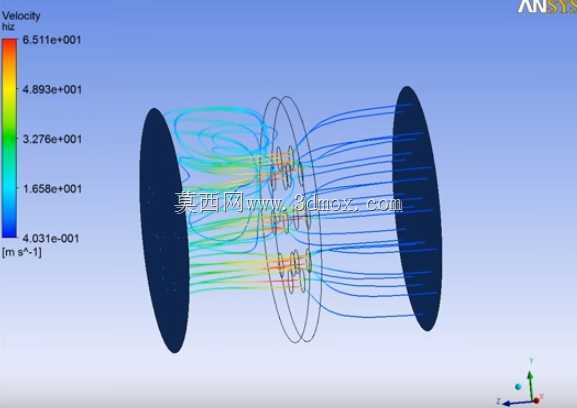

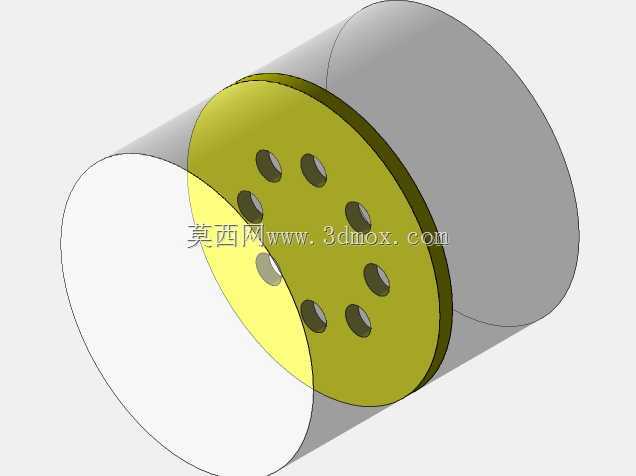

在工业流体输配、气动控制、燃气调压等场景中，减压器作为核心压力调控部件，其内部流场分布与结构受力状态直接决定设备运行稳定性与使用寿命，不少现场出现的调压失效、阀件冲蚀、结构共振问题，往往源于前期设计阶段未对流体-结构耦合作用做充分校核。本次构建的三维模型，完整还原了减压器核心节流段的流体域形态与对应承载结构的几何特征，可直接导入仿真环境开展CFD流场计算与静态结构力学分析。从实际工程应用角度出发，模型在几何处理阶段就对非关键的工艺倒角、安装螺纹等不影响核心仿真结果的特征做了合理简化，既保证仿真计算时网格划分的质量，减少不必要的网格数量提升计算效率，又完整保留了节流孔排布、流道截面突变、承压面边界等核心特征，避免过度简化导致仿真结果与实际工况偏差过大。模型的流体域部分完整覆盖了减压器入口段、节流孔板区域、出口扩压段的全部流道空间，可准确模拟高压流体经节流孔降压过程中的流速分布、压力梯度、湍流耗散情况，帮助设计人员识别流道内的局部高速冲蚀区、低压涡流区，为优化节流孔排布、调整流道线型提供数据支撑。对应的结构部分则还原了节流孔板与相邻筒体段的装配关系，可直接导入静态结构分析模块，将CFD计算得到的流场压力载荷映射到结构壁面，计算不同入口压力工况下孔板的应力分布、变形量，校核结构强度是否满足设计要求，避免实际运行中出现孔板变形导致调压精度下降、甚至结构破裂的风险。在安装边界的几何处理上，模型预留了与上下游管路对接的同轴定位基准，筒体段的外径、孔板的厚度尺寸均参考常规工业减压器的通用规格设定，可根据实际项目的管径参数快速调整几何尺寸，适配不同通径、不同压力等级的减压器仿真需求，无需从零开始搭建流体域与结构模型，大幅缩短前期仿真建模的周期。对于从事阀件设计、流体系统仿真的工程人员来说，该模型可作为减压器类产品流固耦合仿真的基础模板，帮助快速完成工况载荷施加、边界条件设置，聚焦于结构优化与性能验证本身，减少重复的几何清理工作。
