格拉巴克挑战赛火箭硬件U型安装基座

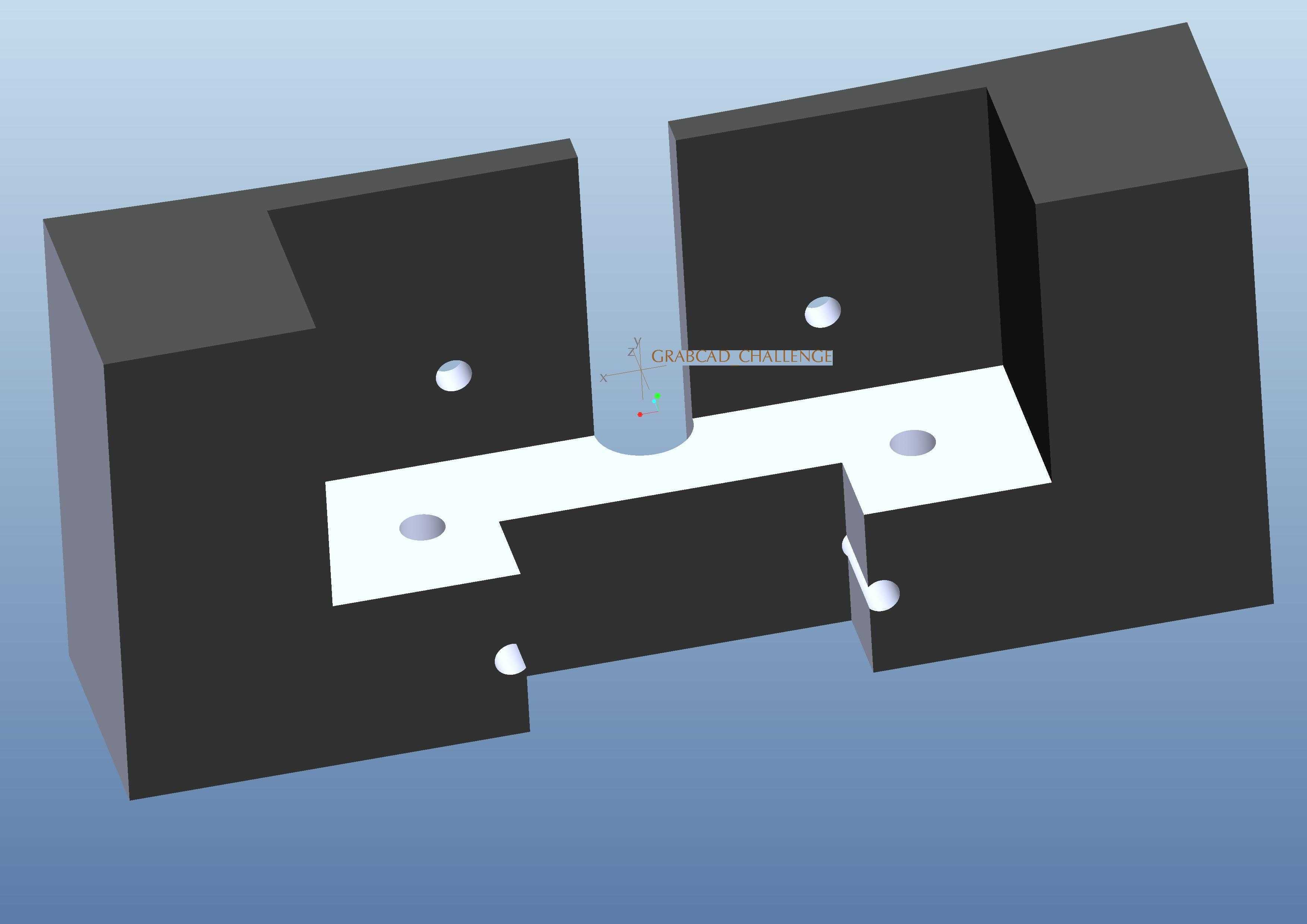

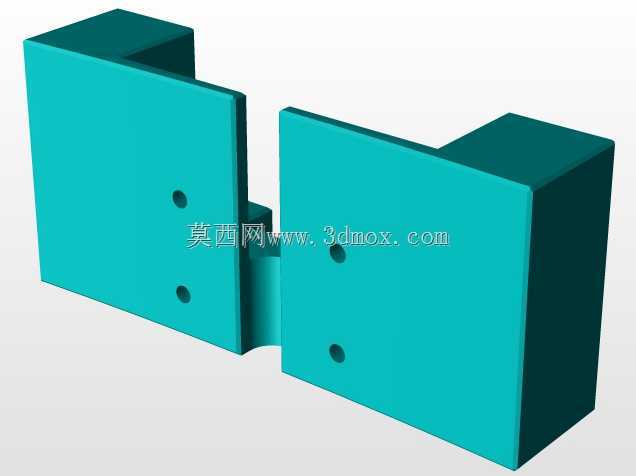

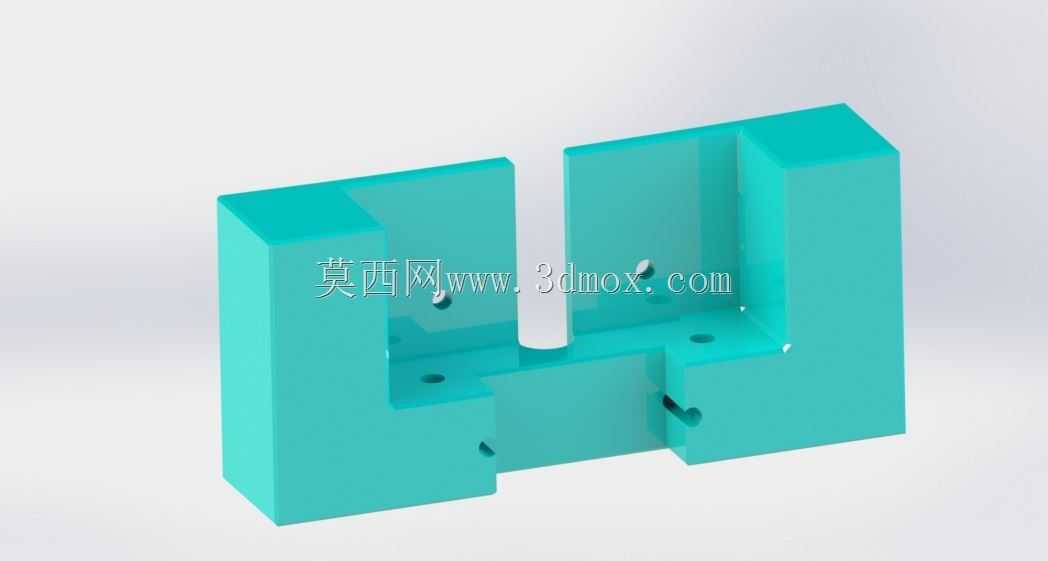

该零件作为格拉巴克挑战赛火箭项目中的专用安装基座，主要承担箭体内部功能模块的定位与支撑作用，在火箭发射前的总装环节，可快速实现对应电气模块、传感组件的卡接定位，避免飞行过程中受振动冲击出现组件移位的问题。从结构设计来看，整体采用对称U型槽式布局，两侧立板高度一致，底部承托面做了阶梯式落差设计，可适配不同厚度的安装模块，立板上预留的沉头安装孔可直接穿设紧固件完成模块锁紧，底部侧面的侧孔用于穿设定位销，实现基座与箭体安装梁的精准对位，中间预留的半圆避让槽可避开箭体内部的走线通道或贯穿式杆件，避免装配时出现结构干涉。设计阶段优先考虑了装配效率与结构刚性的平衡，所有安装孔位的位置度公差控制在0.1mm以内，可实现无修配直接装配，基座的整体壁厚均匀，避免3D打印或机加工过程中出现应力变形，边角处做了R1的圆角过渡，既减少应力集中风险，也能避免装配时划伤操作人员或线缆外皮。安装边界方面，基座总宽度适配箭体内部38mm的安装间距，底部安装面的平面度要求达到0.05mm，保证与安装梁贴合后无翘曲，两侧立板的间距为22mm，可直接卡入对应尺寸的功能模块，侧孔的中心高度距离底部安装面12mm，与箭体安装梁上的预制销孔位置完全匹配，不需要额外打孔调整。实际应用中，该基座可同时承载两个并列的小型传感模块，U型槽的开口方向正对模块拆装路径，总装时可直接将模块沿槽体滑入到位，再拧紧紧固件即可完成安装，相比传统的平板式安装座，省去了额外的定位挡块设计，整体零件集成度更高，重量也更轻，符合火箭类硬件对零件轻量化的要求。结构上的阶梯承托面可对模块的竖向位置做限位，模块滑入后会自动贴合阶梯面定位，不需要反复调整安装高度，能有效缩短总装耗时，在火箭飞行过程中，U型结构的两侧立板可对模块形成侧向防护，抵消横向过载带来的冲击力，避免模块受侧向力出现连接松动。
