车间物料周转用手推运货推车结构设计

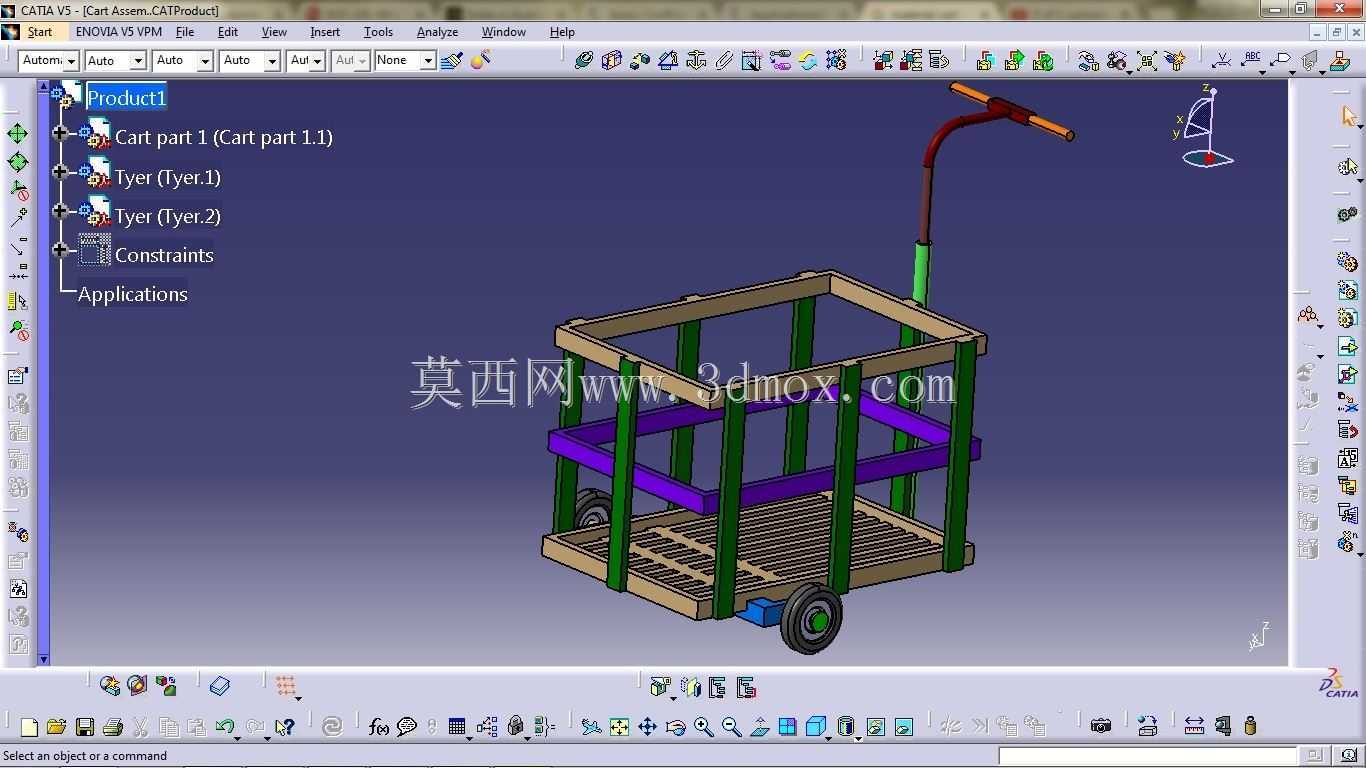

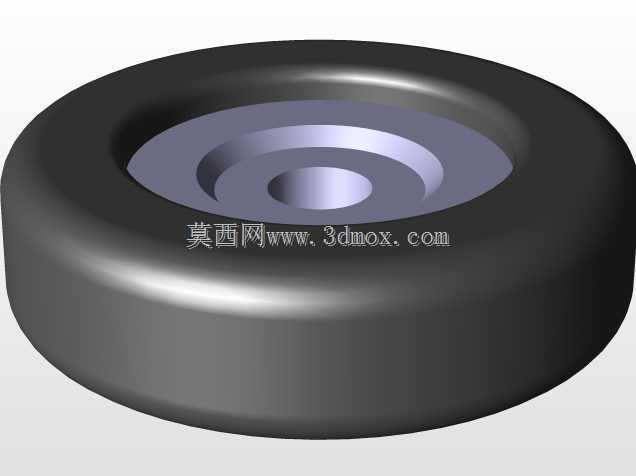

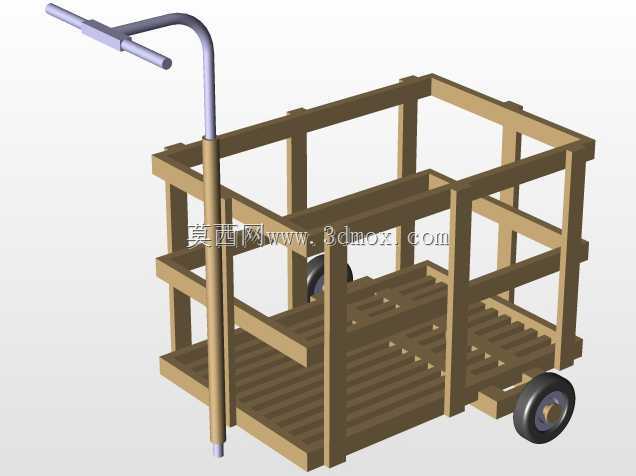

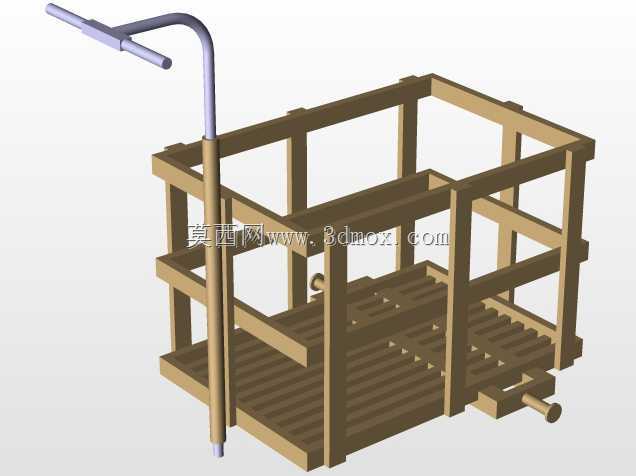

这款手推运货推车的三维结构，主要面向生产车间工序间物料转运、仓储库区零散货品短距离驳运、商超后场补货搬运这类高频短途载运场景，适配平整硬化地面的日常作业需求，可承载规整箱装件、零散袋装物料、小型加工工件等多种货品，替代人工徒手抱运的低效作业模式，降低一线搬运人员的劳动负荷。从结构设计逻辑来看，整车采用框架式承载架构，底部为栅格状承托台面，相比整板式台面自重更轻，同时能避免台面积攒碎屑、积液，日常清理维护更便捷；台面四周设置竖向支撑立柱搭配横向围档杆件，可防止转运过程中堆垛的货品从侧边滑落，围档杆件预留的间隙也方便作业人员从侧面探手扶稳货品，调整堆垛位置。推把采用弯管成型结构，握持段做了适配人体站立推扶的高度设计，转向侧的轮组搭配带转向功能的脚轮，推行过程中可灵活调整行进方向，狭窄通道内转向、掉头都能顺畅完成，固定侧轮组承担主要承载负荷，轮体选用耐磨橡塑材质，推行时噪音低，不会划伤环氧地坪、瓷砖等常见车间地面。设计过程中优先考虑了结构的易加工性，所有框架杆件均采用标准规格型材裁切焊接成型，无需复杂的异形曲面加工，零部件通用性强，后期维护更换配件成本低；整车的外形尺寸控制在单人可灵活操作的范围内，宽度适配常规车间通道、电梯轿厢的通行宽度，长度满足常规栈板、货箱的摆放需求，推把的外伸长度预留了足够的站立操作空间，推行时作业人员脚部不会与车体尾部发生磕碰。轮组的安装位置经过受力校核，转向轮与固定轮的轴距分配兼顾了转向灵活性与行进稳定性，满载状态下推行不会出现翘头、侧倾的问题，承托台面的离地高度适配常规人工码货的抬手高度，减少搬货时的弯腰幅度。框架的杆件排布兼顾了承载刚度与减重需求，竖向立柱直接贯通上下横向支撑，载荷可直接传递至底部轮组安装位，避免局部应力集中导致框架变形，围档的横向杆件设置在堆垛货品易滑落的高度区间，不会额外增加过多无效自重，整车结构无冗余设计，每个部件都承担对应的功能作用，可直接作为同类短途载运推车的结构设计参考，也可根据实际载重量需求调整型材规格、轮组承载等级，适配不同场景的载运需求。
