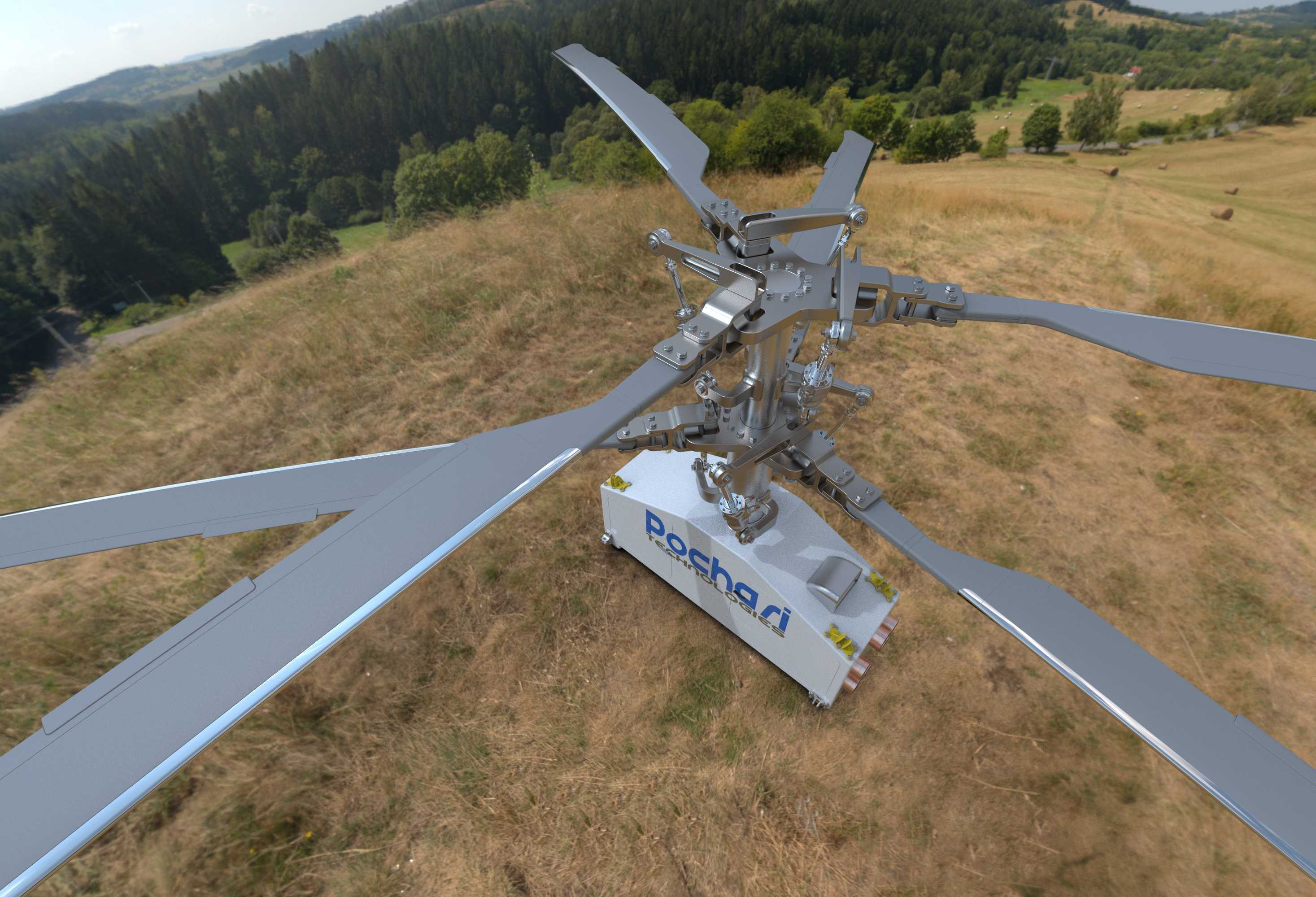

大型直升机多叶旋翼桨毂及桨叶结构

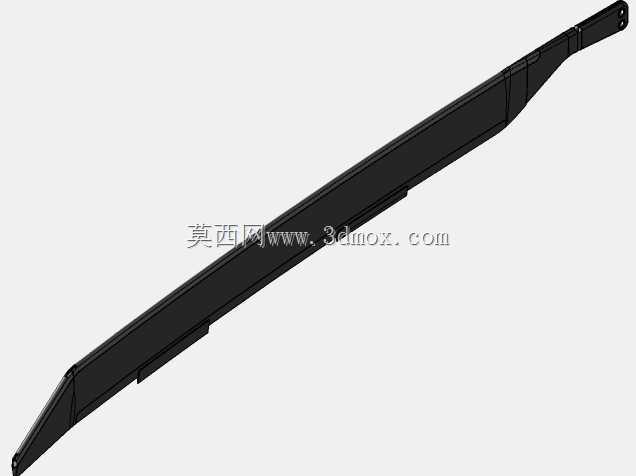

这套旋翼结构对应大型直升机的主升力系统，核心承担飞行过程中的升力生成、姿态调整力矩输出功能，在实际应用中直接决定直升机的悬停稳定性、前飞效率以及机动动作的响应精度，是直升机动力传递链路中衔接主减速器输出轴与大气作用面的核心终端部件。从结构设计逻辑来看，整套旋翼采用多桨叶辐射式布局，桨毂中心作为所有载荷的汇聚点，需要同时承接主减传递过来的扭矩、桨叶旋转产生的离心力、飞行过程中遇到的交变气动载荷，以及机动飞行时的俯仰、滚转力矩，因此桨毂内部的铰接结构做了分层设计，分别对应摆振、挥舞、变距三个维度的运动自由度，避免交变载荷直接传导至机身造成结构疲劳。桨叶的翼型选择兼顾了低速悬停的升力效率与高速前飞时的阻力特性，叶尖做了后掠修型，能够有效降低前行桨叶的激波阻力，同时延缓后行桨叶的气流分离，提升旋翼系统的整体气动效率。在安装边界层面，桨毂底部的连接法兰直接匹配主减速器顶部的输出接口，安装时需要保证法兰端面的跳动量控制在极小的公差范围内，避免旋转过程中产生额外的振动载荷；单支桨叶通过根部的销接结构与桨毂摇臂连接，安装时需要保证各支桨叶的静矩差控制在设计阈值内，降低旋转状态下的不平衡振动。日常作业场景中，这类多叶旋翼结构常见于中大型运输直升机、重载吊装直升机，相比少叶旋翼，多叶布局能够在相同旋翼直径下获得更大的升力冗余，同时降低桨叶通过频率带来的机身振动，提升舱内乘坐与设备挂载的稳定性。设计过程中针对桨叶的变距传动路径做了刚性摇臂布局，减少传动间隙带来的操纵滞后，保证飞行员的操纵输入能够快速传递到每一片桨叶的桨距调整上，在复杂气象条件下飞行时，这套结构的响应速度直接决定了飞行安全裕度。针对旋翼工作时的交变载荷特性，桨毂上的各铰接点都预留了润滑通道，能够在维护时快速加注润滑脂，降低铰接部位的磨损速率，延长部件的翻修间隔。桨叶本身采用复合材料铺层设计，在保证结构强度的前提下尽可能降低自重，减少旋转时的离心载荷对桨毂结构的压力，同时桨叶前缘做了抗侵蚀包覆处理，能够应对低空飞行时遇到的沙尘、雨滴冲蚀，提升外场复杂环境下的使用寿命。
