单引擎飞机用NACA64012翼型螺旋桨结构

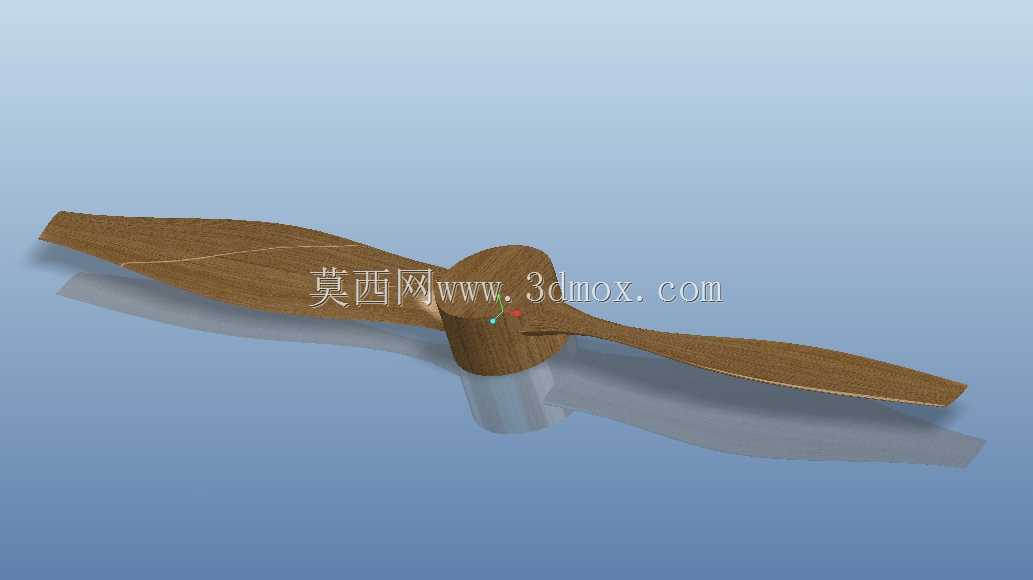

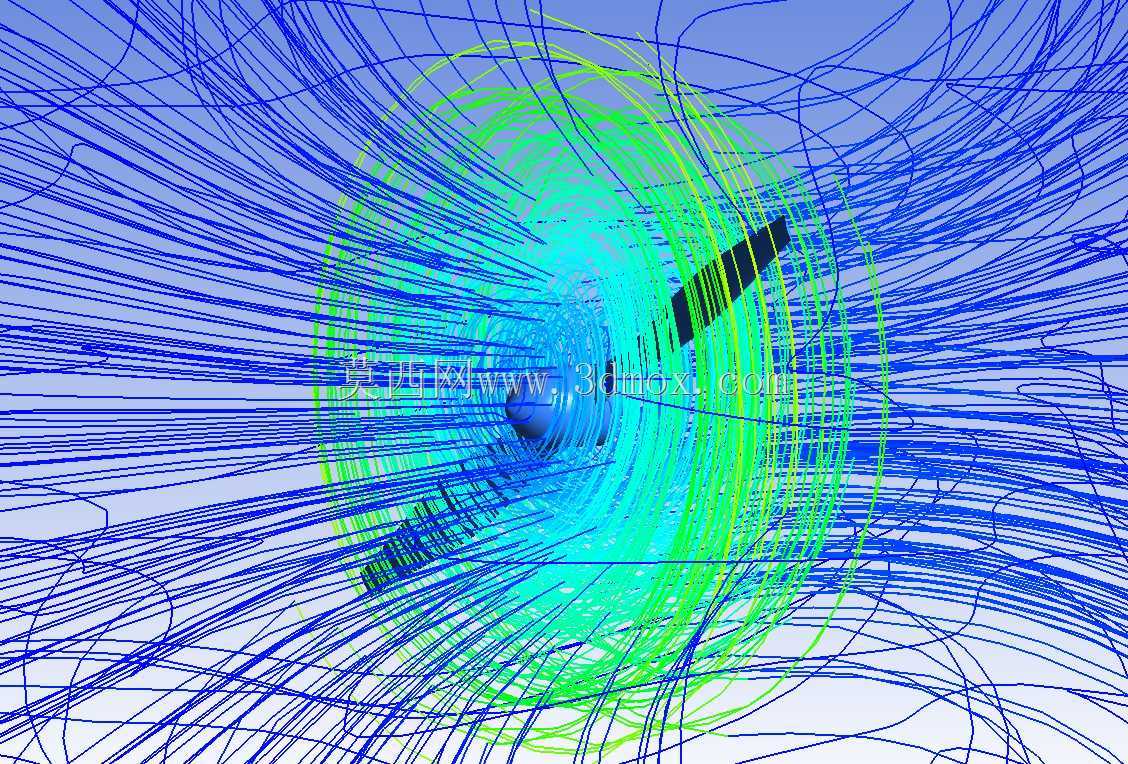

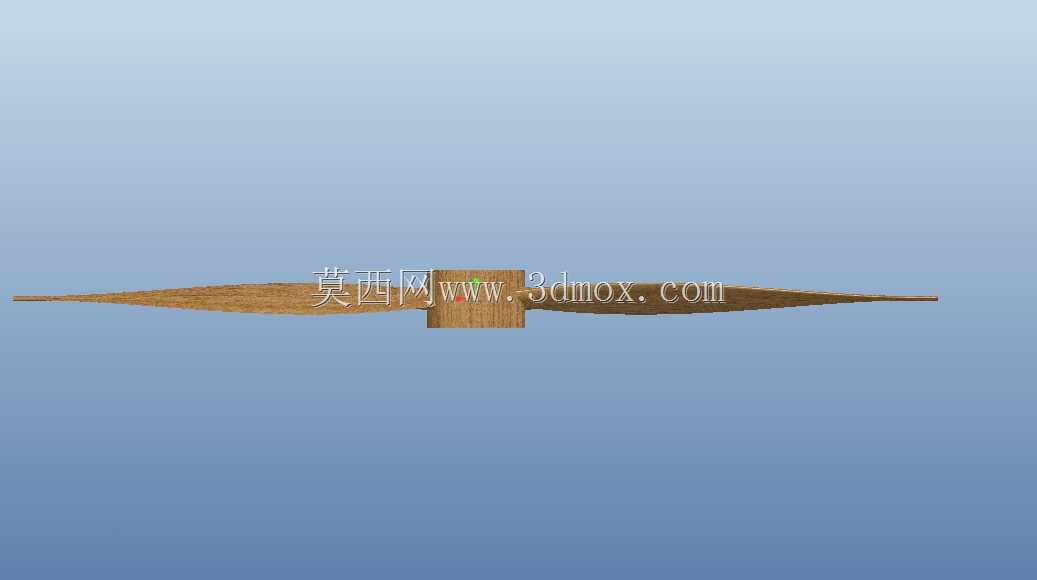

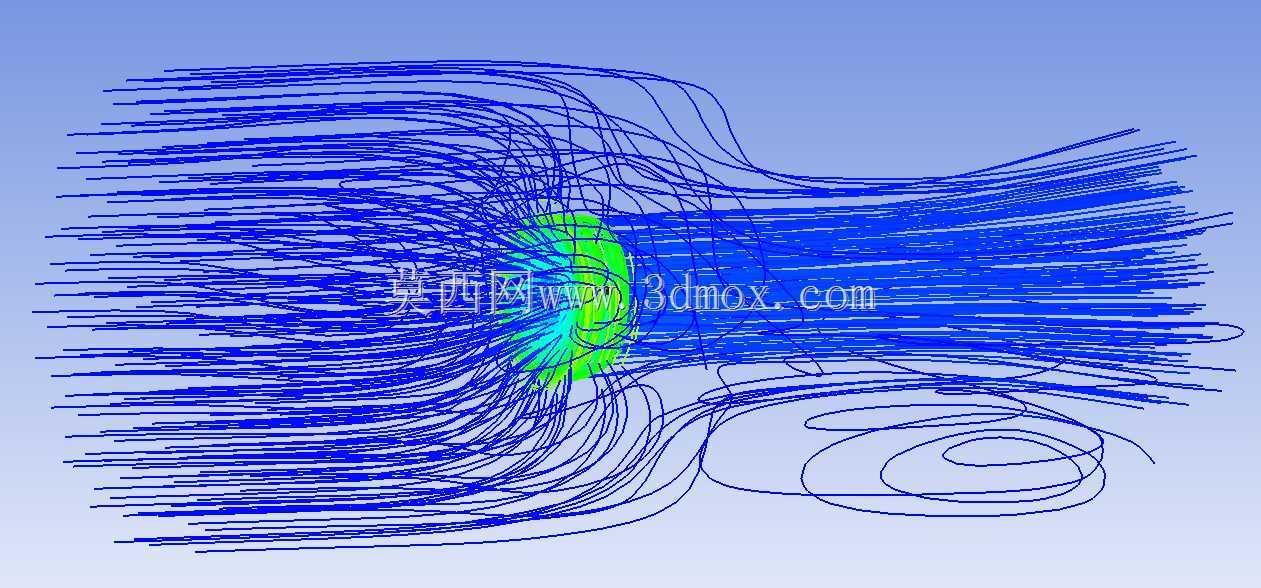

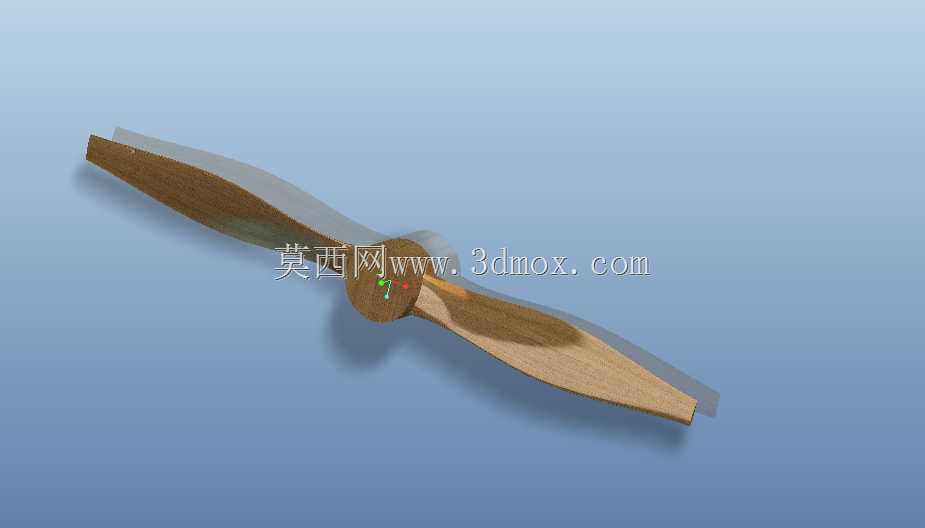

在轻型单引擎通用航空飞行器的动力系统设计中，螺旋桨作为直接将发动机轴功率转化为推进拉力的核心部件，其翼型选型与气动布局直接决定了整机的巡航效率、起飞滑跑距离与低速操纵品质，本次涉及的NACA64012翼型螺旋桨结构，正是面向轻型单引擎飞机三平面静态气动分析场景搭建的核心部件结构。从实际工程应用的场景来看，这类翼型螺旋桨多适配100-200kW功率段的活塞式航空发动机，常见于四座以下轻型固定翼飞机、初级教练机的动力配置，在作业类轻型通航飞机的农林喷洒、航测航拍飞行场景中，该翼型的低速升阻特性能够兼顾巡航阶段的燃油经济性与起飞阶段的大拉力输出需求。从功能特性层面看，NACA64012层流翼型的最大厚度位置相对靠后，在设计迎角范围内能够维持更长的层流段，有效降低桨叶表面的摩擦阻力，相比传统低速翼型螺旋桨，在相同发动机功率输入下能够提升4%-6%的推进效率，同时该翼型的失速迎角边界相对平缓，在飞机大姿态角爬升、侧风进场等工况下，桨叶不容易出现大面积气流分离，能够降低动力输出的波动幅度，提升飞行过程中的操纵稳定性。在设计思路的落地层面，该螺旋桨结构的建模过程完全贴合三平面静态分析的需求，桨叶的翼型弦长从根部到梢部按照椭圆升力分布规律做渐变处理，扭转角从根部的大安装角逐步过渡到梢部的小安装角，匹配不同半径位置处的实际线速度差，保证各个桨叶剖面都能工作在最优迎角区间，避免根部剖面因线速度过低出现负迎角阻力，同时抑制梢部剖面因线速度过高出现激波损失。从安装边界与尺寸适配的角度来看，该螺旋桨的桨毂连接结构完全匹配主流轻型航空发动机的输出法兰接口，桨叶的旋转直径边界严格控制在单引擎轻型飞机的机头安装包络内，不会与机头整流罩、起落架结构出现运动干涉，同时桨叶的静平衡矩设计符合通航部件的动平衡要求，能够降低高转速运转下的整机振动水平，减少发动机架与机身结构的疲劳载荷。在气动分析的应用场景中，配套的流场线结构能够直观呈现螺旋桨旋转过程中的滑流分布特性，清晰展示桨尖涡的生成与发展轨迹，为后续的平尾、垂尾尾翼布局优化提供流场数据支撑，帮助设计人员调整尾翼的安装位置与角度，避开螺旋桨滑流的强扰动区域，提升整机的操纵面效率。
