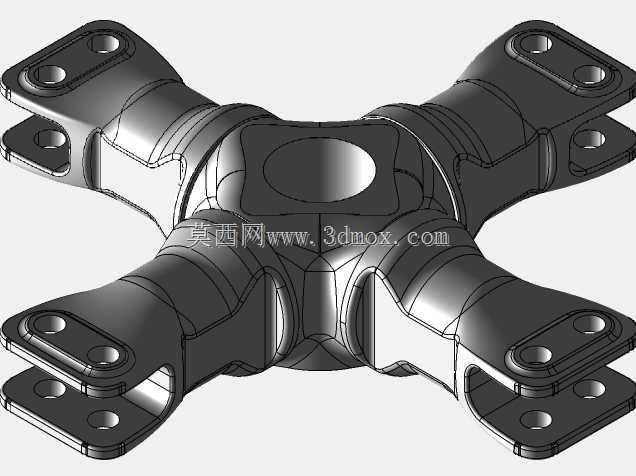

四向铰接式简易转子连接头结构

这类四向延伸的铰接转子头，常应用在需要多维度力矩传递、多支路同步铰接的传动场景中，比如小型旋翼设备的桨毂连接位、柔性传动机构的分动节点、架空线缆的张紧调节铰接端，也可用于轻型工装夹具的多向连接工位，替代传统单耳铰接件无法同时适配四个连接端的缺陷，减少装配时的转接零件数量，降低整体机构的累计装配误差。从结构设计来看，中心主体采用环形加厚腔体，中心预留的通孔可穿装主轴或者定位销轴，四个方向的支臂做了等弧度的曲面过渡，没有尖锐的应力集中棱角，支臂根部与中心腔体衔接处做了渐变加厚处理，能在承受交变拉压载荷时分散应力，避免支臂根部出现断裂失效。每个支臂末端采用双叉耳的安装结构，叉耳上同轴开设两个安装孔位，孔位边缘做了锪平处理，保证连接螺栓或者销轴安装时端面贴合紧密，不会出现偏载磨损；双叉耳的开口间隙尺寸经过匹配设计，可直接卡装对应厚度的连接耳片，不需要额外加装调整垫片就能保证铰接间隙在合理范围内，减少装配时的配做工序。设计过程中优先考虑了安装边界的适配性，四个支臂呈90度等角分布，整体外轮廓的最大回转半径控制在常规同载荷单铰接件的1.8倍范围内，不会因为多向连接的结构设计占用过多安装空间，相邻支臂的叉耳开口方向做了错位避让，保证四个方向的连接件安装时不会出现空间干涉，即使在小角度摆动的工况下，相邻支路的零件也不会发生磕碰。从实际使用的功能特性来说，这类转子头可以同时实现四个方向的独立铰接摆动，每个支臂都能绕自身安装销轴做小角度回转，中心腔体随主轴转动时可同步带动四个支路的连接件同步旋转，同时补偿各支路因为安装误差或者工作形变产生的位置偏差，避免传动过程中出现卡滞。结构上没有多余的复杂特征，所有曲面过渡都采用均匀壁厚设计，不管是采用机加工还是铸造成型都能轻松实现，壁厚控制在兼顾强度与轻量化的区间，不会出现局部过厚导致的成型缺陷，也不会因为壁厚不足影响载荷承受能力。安装时仅需要将中心孔对准主轴定位，四个支臂的叉耳分别对应连接端的耳片插入销轴，锁紧销轴端部的紧固件即可完成装配，后期维护时也可以单独更换某一个支臂对应的连接销轴，不需要拆解整个转子结构，降低运维的拆装工作量。
