无人机用可折叠双叶螺旋桨结构设计

这款可折叠双叶螺旋桨主要面向小型多旋翼无人机、固定翼航模的动力推进场景，在便携类航拍无人机、穿越机以及小型测绘无人机上都有较高的适配价值，折叠结构的核心作用是缩小收纳状态下的整机横向尺寸，解决常规一体成型螺旋桨在设备收纳时桨叶外凸易磕碰、占用收纳空间大的痛点，日常携带设备外出作业时，无需每次拆卸桨叶即可将整机放入收纳包，大幅降低外场作业的准备与收纳耗时。

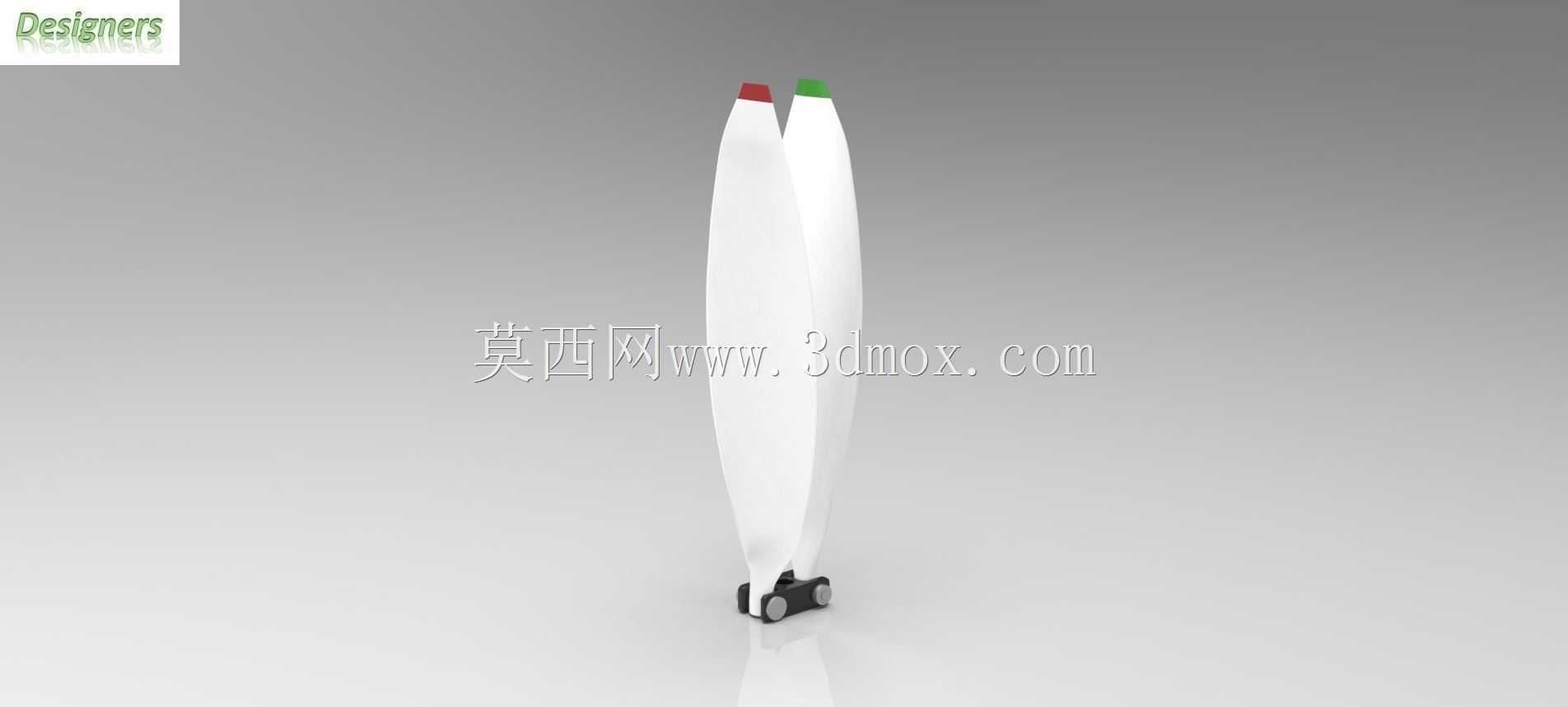

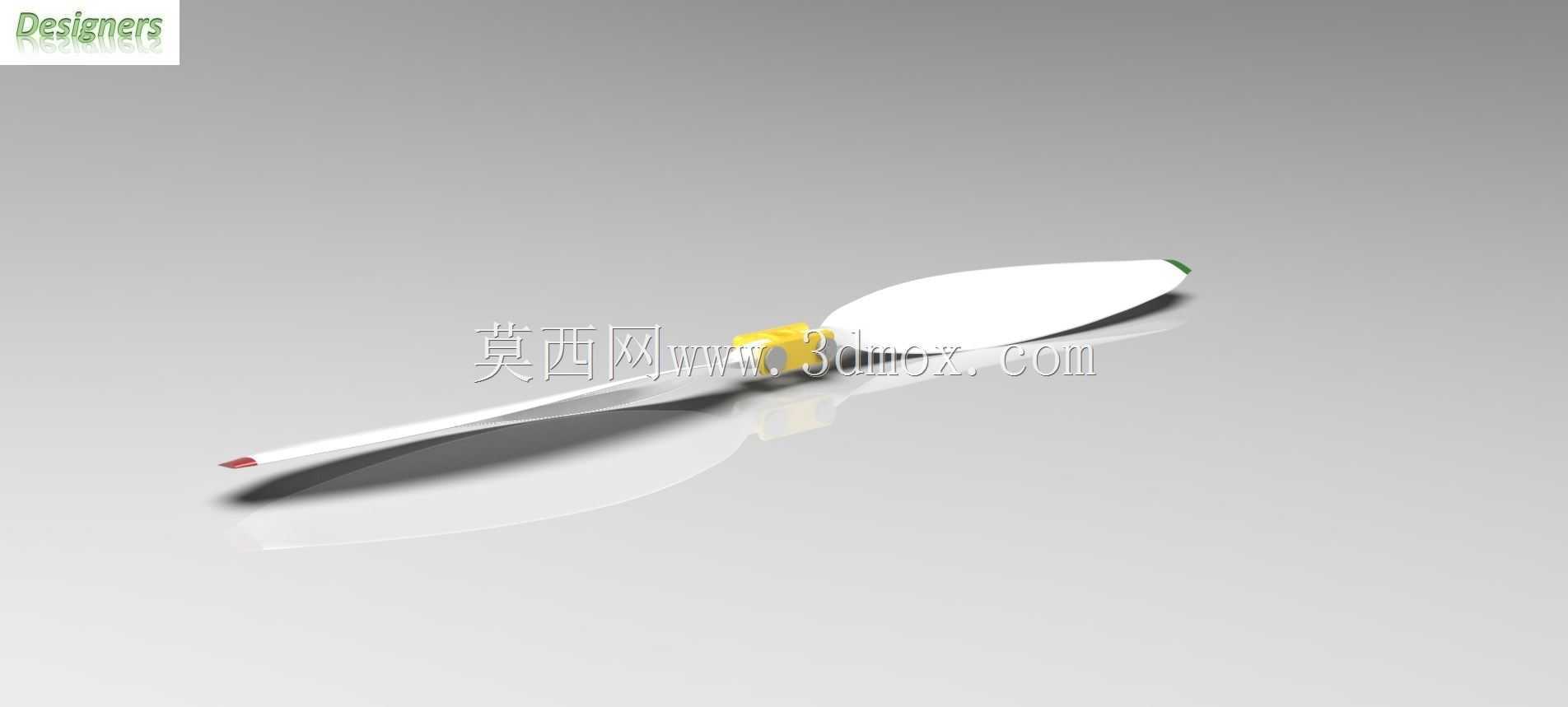

从功能特性来看，该螺旋桨采用双叶对称布局，桨叶根部设置铰接式折叠结构，停机状态下两片桨叶可沿铰接轴向机身侧方收拢，动力输出时桨叶在离心力作用下自动展开至工作姿态，铰接位置设置有限位结构，可保证桨叶展开后精准锁定在设计攻角位置，避免高速旋转时桨叶出现摆振或角度偏移，保障推力输出的稳定性。桨尖位置做了差异化的色标处理，可快速区分正反桨的安装位，避免外场换桨时出现装反的低级失误，同时也能在高速旋转时辅助观察桨叶的转动状态，及时发现动平衡异常问题。

设计层面，该螺旋桨的气动外形参考了高效低阻螺旋桨的翼型曲线，桨叶从根部到尖部采用渐变扭角设计，根部扭角更大以适配靠近转轴位置较低的线速度，尖部扭角收窄匹配高翼尖线速度，尽可能让整个桨叶展向的攻角处于最优升阻比区间，提升动力转换效率，降低相同推力下的电机功耗，延长无人机的续航时长。铰接结构的转轴采用低阻尼耐磨设计，既保证桨叶展开、收拢的动作顺畅无卡滞，也能长期承受旋转时的离心载荷与交变气动载荷，避免长期使用后出现铰接松旷导致的动平衡失效问题。

尺寸与安装边界上，该螺旋桨直径为11英寸，螺距为7英寸，适配常见的22系列、23系列航模无刷电机，安装孔位匹配标准的航模桨夹固定尺寸，安装时仅需将桨根铰接座卡入电机桨夹，锁紧固定螺丝即可完成装配，收拢状态下桨叶沿机身方向贴合，整体外伸尺寸仅为展开状态的三分之一左右，不会额外增加收纳时的机身宽度。需要注意的是，该结构仅适用于气动仿真、结构验证以及动画演示场景，未经过实际飞行的载荷疲劳验证，若要用于实飞场景，需要根据实际使用的电机拉力、飞行工况对桨根铰接位置的结构强度做进一步校核，补充疲劳测试与动平衡调校后再投入实际使用。
