五吨级高架龙门物料吊运设备结构

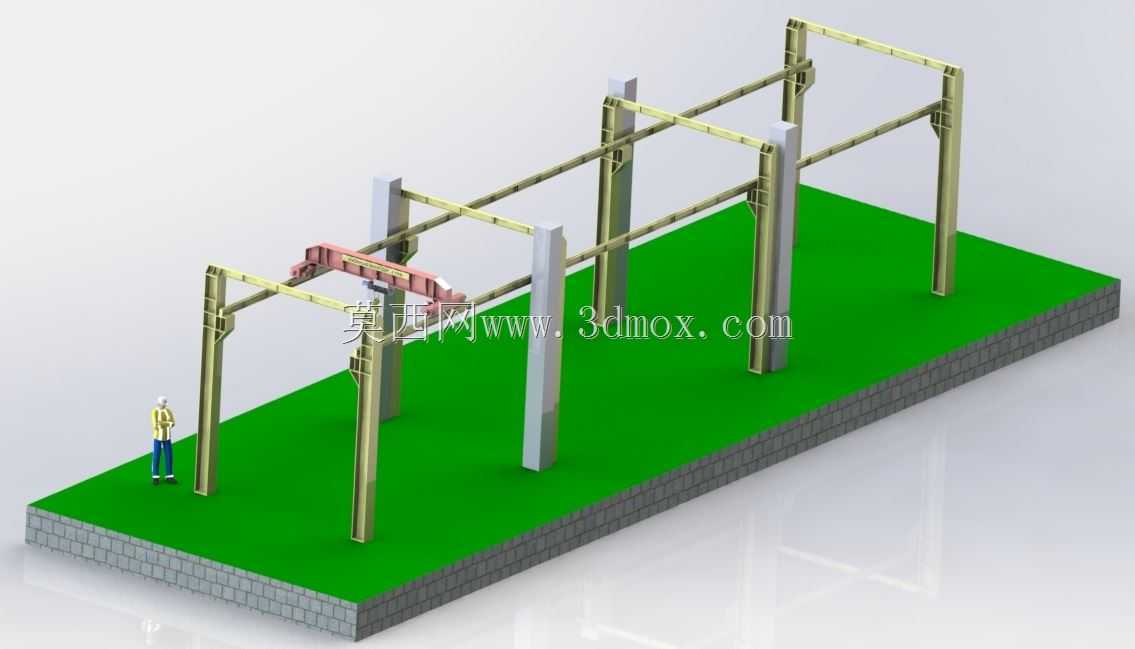

这套高架龙门吊运结构主要面向厂区内固定跨距的重载物料转运场景，常见于重型加工车间、钢材仓储区、预制构件生产场地这类需要定点完成重物装卸、跨工位转移的作业环境，相比移动式起重设备，它依托固定架设的门架结构，能在划定的作业覆盖范围内稳定完成重复吊运作业，不需要额外预留大型移动设备的通行通道，空间利用率更高。从结构设计逻辑来看，整套设备采用多组竖直立柱作为主要承载构件，立柱底部与硬化混凝土地面做预埋固定，保证重载作业时的结构稳定性，立柱之间通过横向连接梁形成刚性框架，抵消吊重作业时产生的水平方向倾覆力矩，避免单根立柱受偏载出现形变。门架上方铺设的纵向运行轨道，匹配起重葫芦的行走轮组，可实现吊重在覆盖跨距内的纵向移动，配套的起重小车能沿横梁做横向位移，两个方向的运动组合起来，可覆盖轨道范围内所有点位的物料取放需求，不需要额外调整被吊物料的摆放位置就能完成精准对位。设备的额定承载上限为五吨，作业覆盖的纵向移动距离为十六米，起升最大高度可达三点五米，这个参数设定刚好匹配多数中小型厂区内的重型工件转运需求，比如机加工车间内的重型毛坯件上下料、仓储区的成捆钢材堆垛、装配工位的重型部件移位，都能在这个参数范围内完成作业。设计时特意将立柱做了加高处理，形成高架式的门架结构，作业区域下方可以预留出足够的通行空间，人员、常规转运小车都能在门架下方正常通行，不会因为架设起重设备阻断车间内的正常通行路线。整套结构的受力传递路径清晰，吊重产生的竖直载荷通过横梁传递到两侧立柱，再由立柱直接传导到地面基础，横向连接梁主要承担水平方向的载荷，包括起重小车启停时的惯性力、作业环境内的横向风载，保证整套结构在作业过程中不会出现横向晃动。在安装边界上，需要提前对作业区域的地面做硬化处理，按照立柱的排布位置预埋固定地脚螺栓，保证地面承载力满足满载作业时的压强要求，同时要确认门架覆盖范围内没有架空的管线、其他突出构筑物，避免起重小车运行时出现干涉。配套的起升机构采用电动葫芦配置，起升和行走动作都可以通过遥控操作完成，作业人员只需要站在安全区域就能控制吊重的移动和起降，不需要攀爬设备，作业安全性更有保障。门架的主梁采用箱型截面设计，相比工字梁结构，箱型截面的抗扭性能更好，在吊重出现小幅偏摆时，主梁不会出现明显的扭转变形，长期重载作业下的结构疲劳寿命更长。立柱与横梁的连接节点采用高强度螺栓组做刚性连接，现场安装时不需要做大量焊接作业，安装效率更高，后期如果需要调整作业范围，也可以通过拆解螺栓来调整构件位置，适配场地的改造需求。
