起重作业用弧形吊钩结构设计

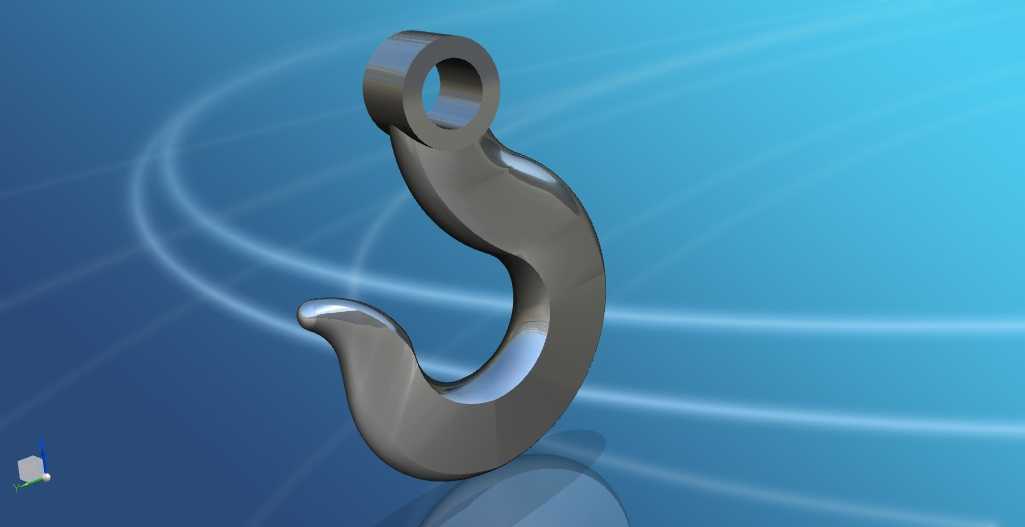

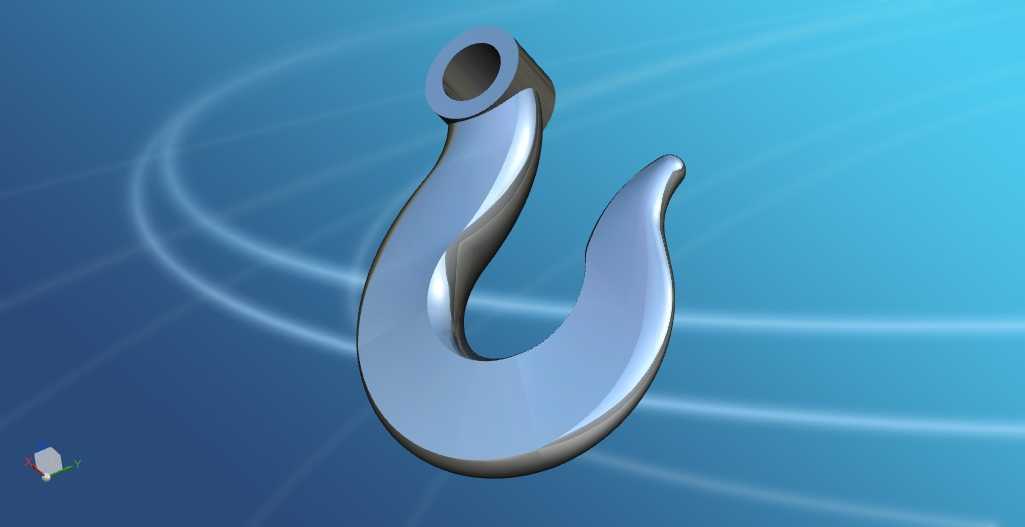

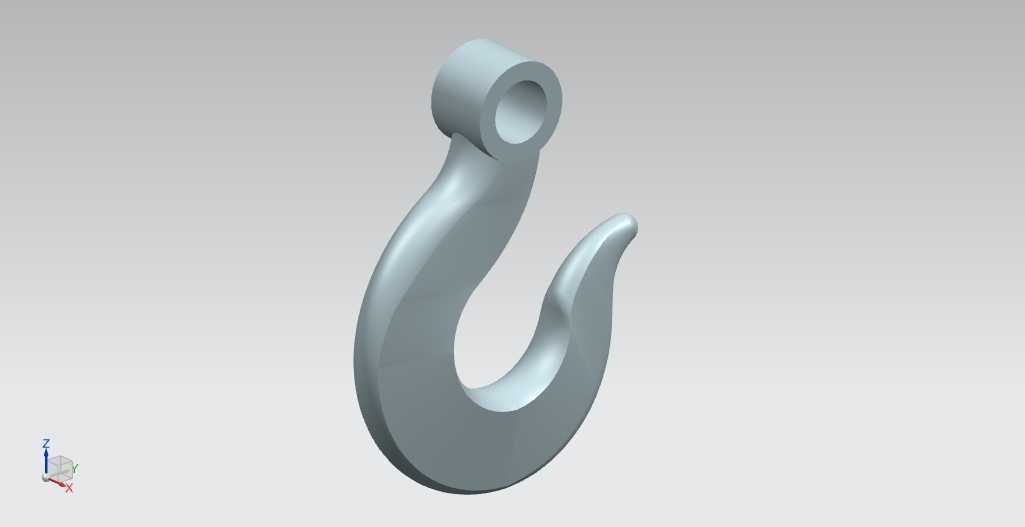

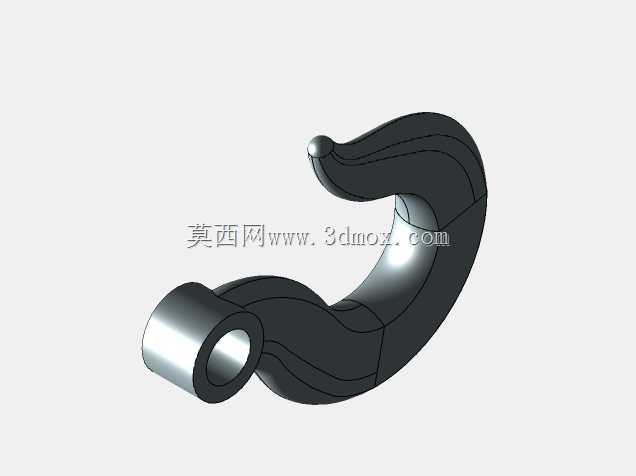

在车间重型工件转运、港口散货装卸、基建现场建材吊装这类常规起重作业场景里，吊钩是直接承接吊重载荷的核心末端构件，所有吊装力最终都要通过吊钩传递到起升机构的钢丝绳上，其结构合理性直接关系到作业安全与吊装效率。这款吊钩采用经典的弧形钩身设计，钩身的曲率经过反复校核，既保证吊索具挂入后有足够的滑移余量，避免起吊瞬间吊索滑脱，又能让载荷沿钩身截面均匀分布，减少应力集中带来的断裂风险。钩头部分做了向内收的防脱翘边，在没有额外配置防脱卡的临时作业场景下，也能一定程度降低吊索从钩口脱出的概率，适配无专人挂钩的零散吊装工况。顶部的连接环采用整环式通孔设计，可直接与起重滑车的吊耳、卸扣或者钢丝绳套配合连接，安装时不需要额外加工连接孔，适配市面上多数通用起重挂接件的尺寸规格，不需要定制配套连接件就能直接投入使用。从建模逻辑来看，这款吊钩的曲面构建采用扫掠成型思路，先根据载荷分布规律绘制钩身不同截面的轮廓曲线，再沿预设的曲率引导线完成实体扫掠，之后对钩身与顶部连接环的衔接位置做圆角过渡处理，消除直角处的应力集中点，整个建模过程完全贴合实际锻造吊钩的加工成型逻辑，模型曲面连续无破面，可直接导入有限元分析软件做静力学载荷校核，也能用于起重机构的虚拟装配干涉检查。在安装边界上，顶部连接孔的内径尺寸适配常规额定起重量对应的卸扣销轴直径，钩身的开口宽度能容纳多股钢丝绳套、扁平吊装带的挂入需求，钩身整体的外轮廓尺寸不会与起重机的起升限位结构发生干涉，在吊钩上升到极限位置时也能正常触发限位开关，不会出现卡滞。日常作业中，这类吊钩可搭配不同规格的防脱装置使用，钩身的曲面弧度能保证吊重时载荷始终落在钩身的中心线上，不会出现偏载导致的钩身扭转，长期承受交变载荷的工况下，钩身的截面变化平缓，不会出现局部应力过大导致的疲劳裂纹，能满足常规工矿企业日常起重吊装的使用需求，不管是固定式起重机还是流动式起重机的末端吊具配置，都能适配对应的安装尺寸要求。
