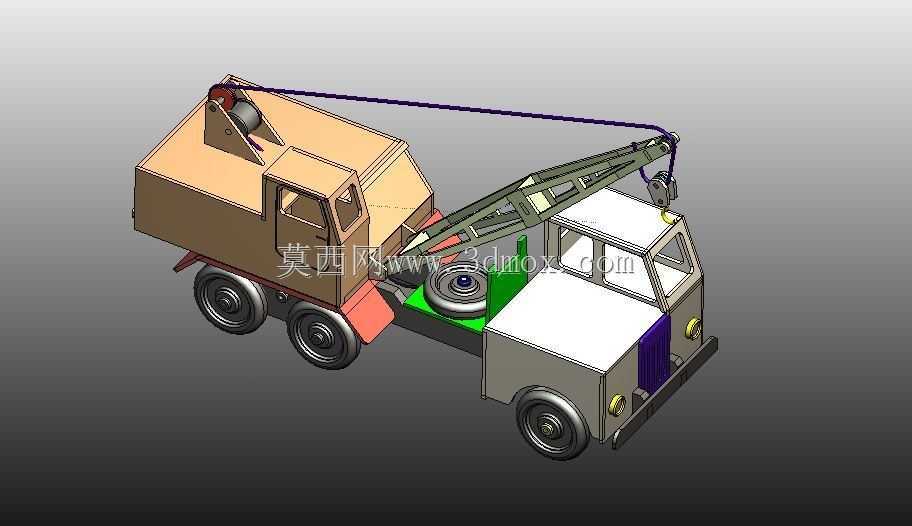

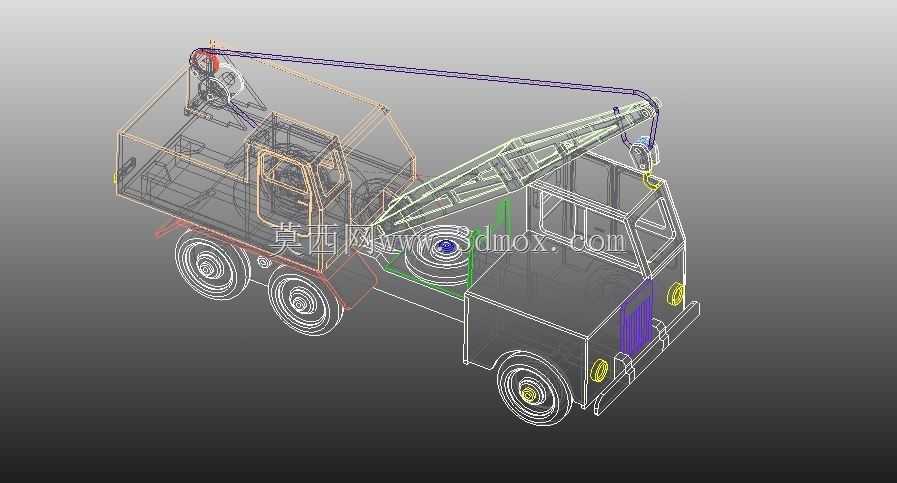

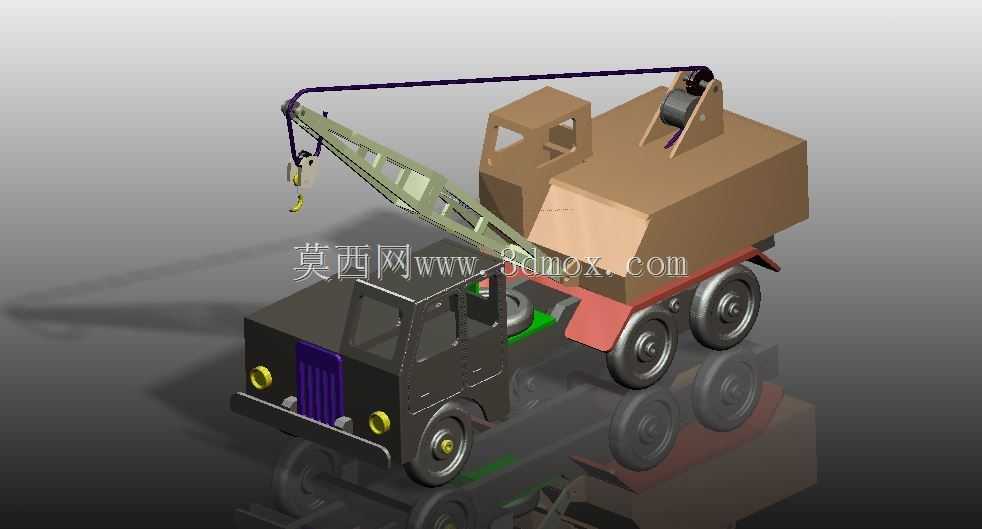

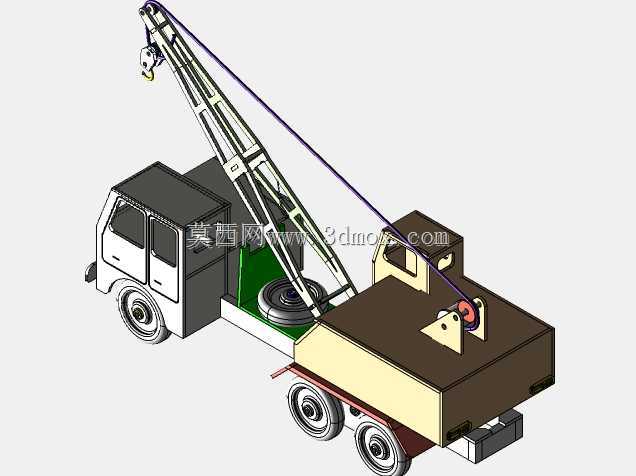

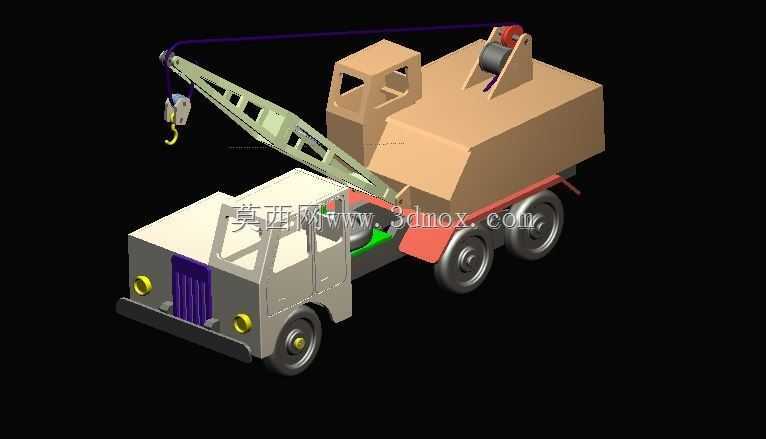

卡通风格轮式汽车起重作业设备结构设计

这款轮式起重设备的设计，核心围绕小型场景吊装转运的实际需求展开，区别于大吨位工程起重机的重载定位，整体结构更偏向轻量化作业场景的适配，比如厂区内轻型物料周转、小型设备安装移位、仓储区域零散货物吊装这类对起重量要求不高，但需要灵活转场的作业环境。从结构布局来看，设计时将行驶底盘与起重作业模块做了集成化处理，底盘采用多轮式承载结构，前后轮组的轴距设定兼顾了行驶稳定性与转弯灵活性，能够在狭窄的厂区通道、仓储巷道内完成转向移动，不需要额外的辅助转运设备。上车部分的起重臂采用桁架式结构设计，这种结构在保证臂架结构强度的同时，有效降低了上车部分的自重，减少了底盘承载的负荷，臂架的变幅支点设置在转台前部，配合后部的配重舱结构，能够在额定起重量范围内保证作业时的整机稳定性，避免侧翻风险。转台部分集成了卷扬机构，钢丝绳从臂架顶端的滑轮组引出，末端连接吊钩组件，能够完成垂直方向的重物起升与下降动作，转台自身可实现一定角度的回转，满足不同方向的吊装对位需求，不需要频繁调整整车停靠位置。驾驶室设置在底盘前部，和后部的起重作业舱做了空间分隔，既保证了行驶时的操作视野，也能避免作业过程中吊装物料对驾驶区域的干扰。设计过程中对各部件的安装边界做了明确的限定，底盘的离地间隙适配普通硬化路面的通行需求，不会因为路面微小凸起出现托底情况，起重臂在完全收折状态下的整体高度满足常规厂区限高要求，转场时不需要额外拆解臂架结构。配重舱的外形做了方正化处理，既可以容纳配重块，也预留了安装液压泵站、控制元件的内部空间，外部的覆盖件采用简单的折板结构，降低加工制造的难度，适合小批量的生产制作。吊钩组件设置了防脱挡块结构，避免吊装过程中吊索意外滑脱，臂架顶端的滑轮组做了挡绳结构设计，防止钢丝绳脱出滑轮槽引发作业故障。轮组的悬挂采用简化的弹性结构，能够过滤行驶过程中的路面颠簸，保护上车的精密作业部件不受震动损坏。整体结构的连接部位多采用标准紧固件装配，方便后期的维护拆解，易损件比如滑轮衬套、钢丝绳压块都选用通用规格，降低后期的运维配件成本。从建模逻辑来看，各部件的装配关系完全参照实际起重设备的运动逻辑设定，臂架变幅、转台回转、吊钩升降的运动副都做了对应约束，能够直接用于运动仿真验证，检查作业过程中是否存在结构干涉，比如臂架变幅到最大角度时是否会和配重舱发生碰撞，转台回转时是否会和驾驶室边缘产生剐蹭，这些细节在建模阶段都做了对应的间隙预留，保证实际生产装配后各动作能够顺畅运行。
