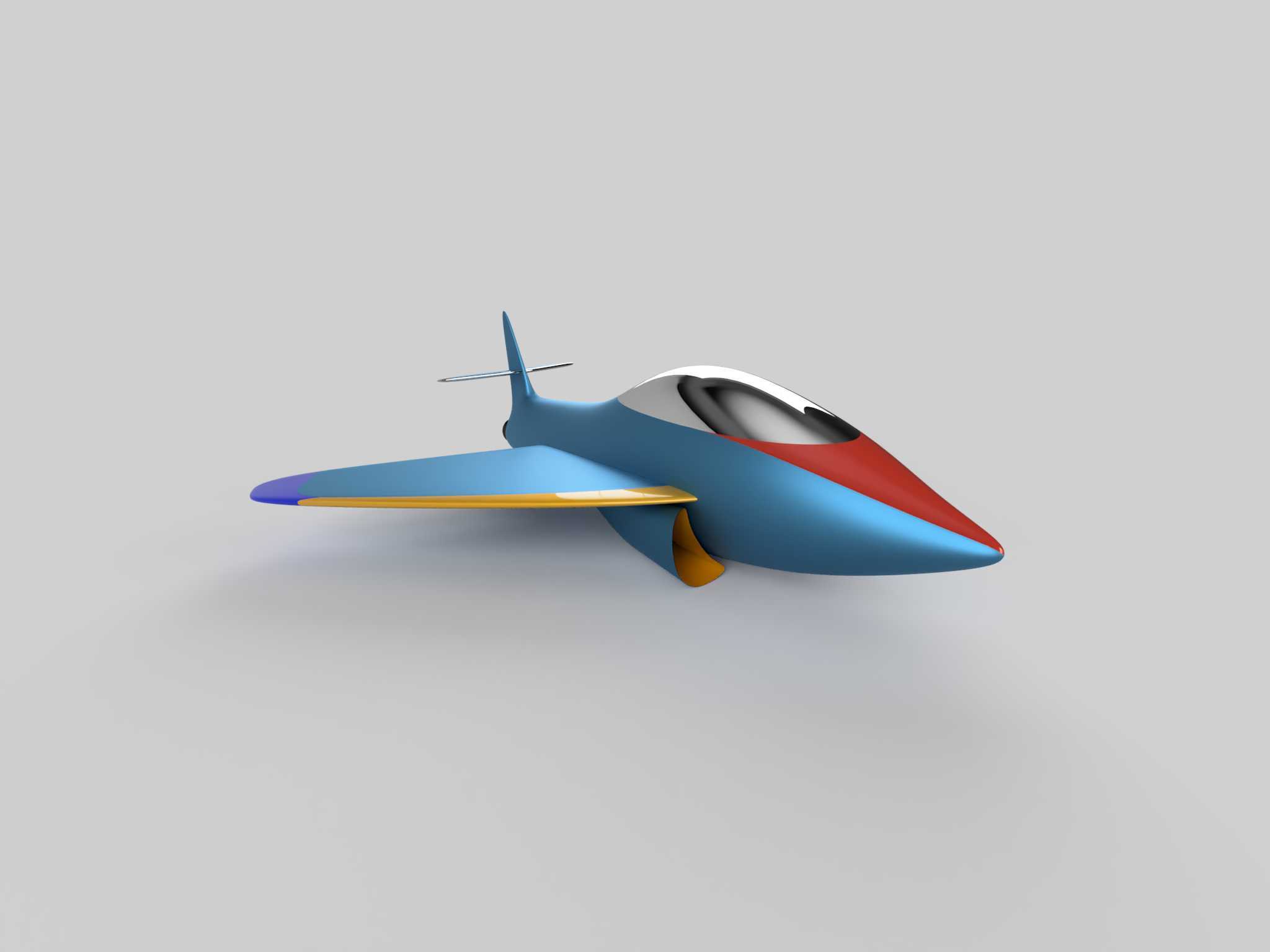

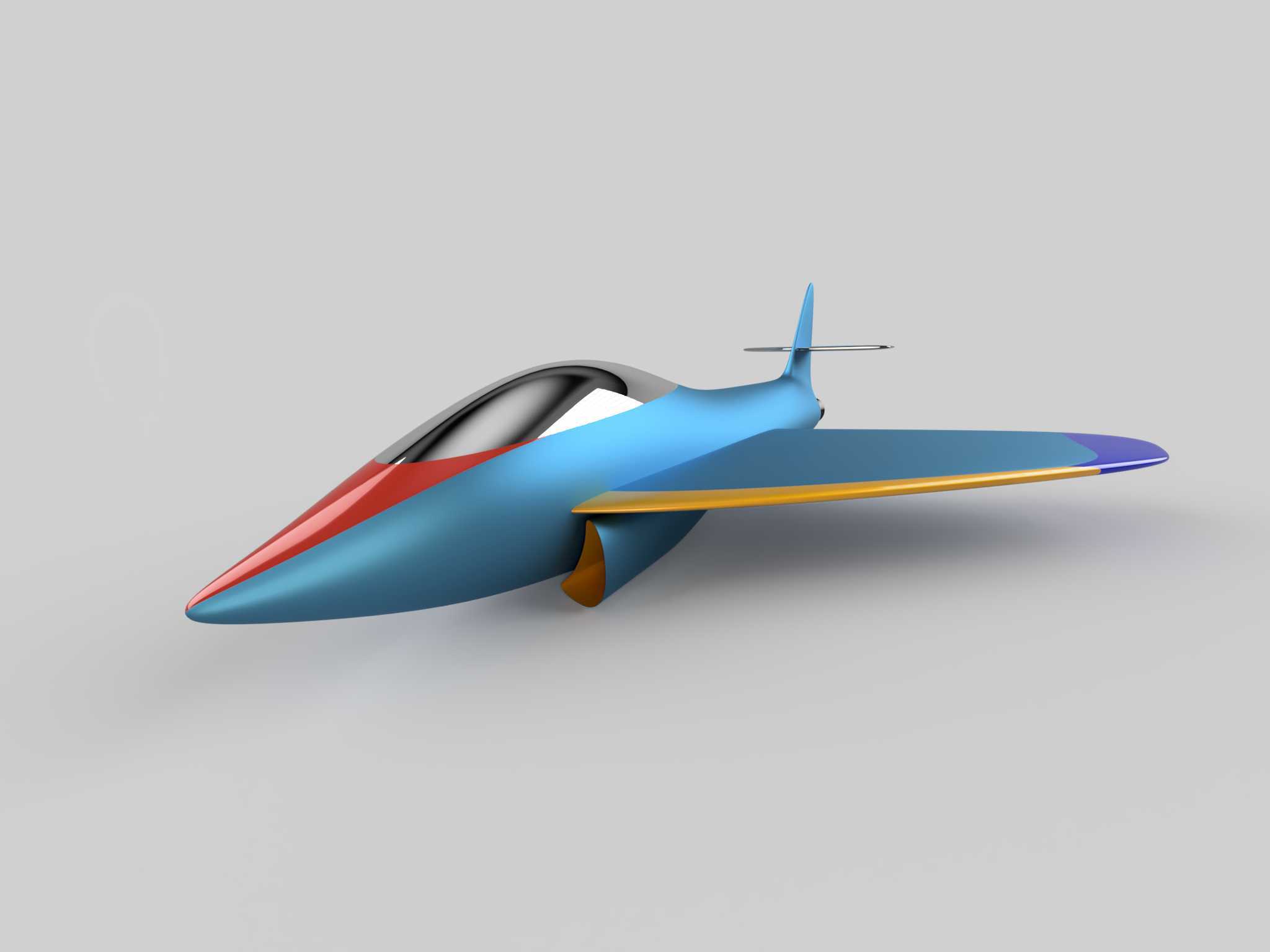

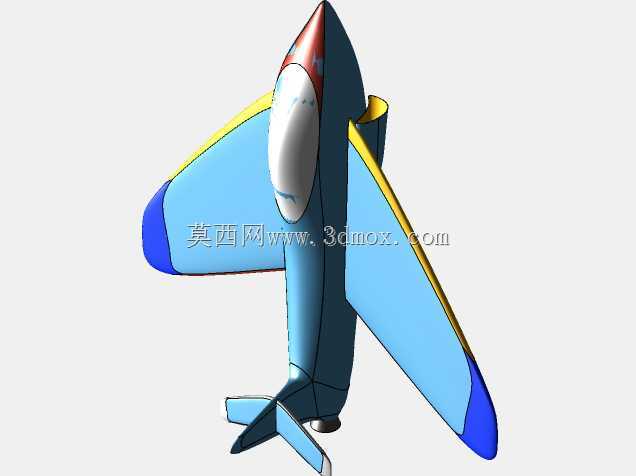

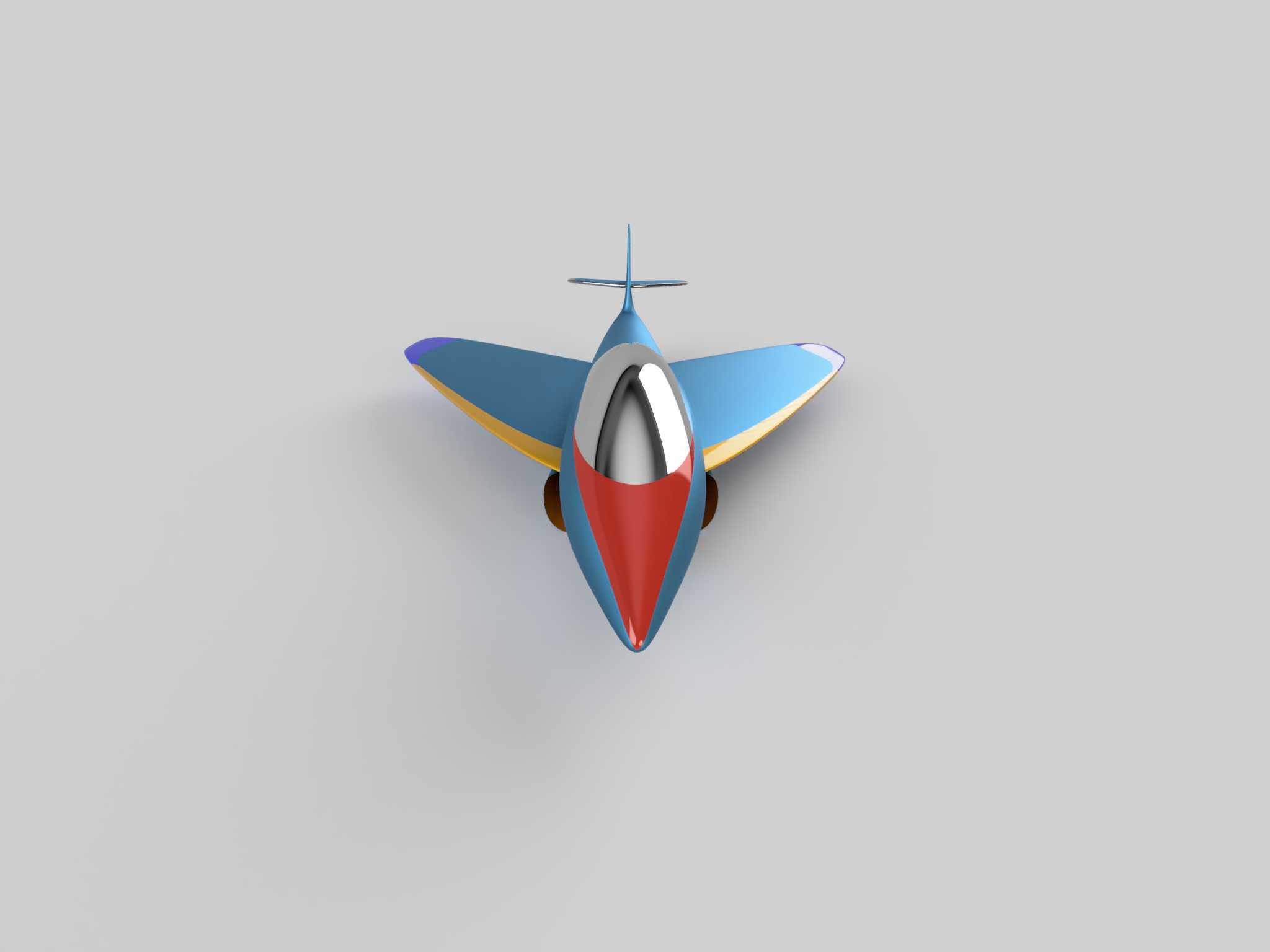

小型喷气式教练机外观结构三维数模

该模型还原的是面向初级飞行训练场景的小型喷气式教练机外观结构，整体采用下单翼、单垂尾、前三点起落架的常规气动布局，机身主体采用流线型纺锤体设计，机头段做了尖锐收窄处理，可有效降低亚音速飞行阶段的压差阻力，适配基础飞行训练中起降、平飞、简单特技动作的气动需求。从结构设计逻辑来看，座舱段采用整体式水泡形透明舱盖设计，预留了单座驾驶舱的安装边界，舱盖轮廓与机身蒙皮顺滑过渡，既可以保证飞行员前向及侧向的开阔视野，也能减少舱盖与机身衔接处的气流干扰。机翼采用梯形低单翼构型，翼根与机身中段下部顺滑衔接，机翼后缘预留了操纵面的安装位置，翼尖做了切尖处理，可减缓翼尖涡流带来的诱导阻力，机翼下表面预留了外挂点的安装接口，可根据训练需求挂载模拟配重或者训练弹。尾翼部分采用单垂尾加低置平尾的布局，垂尾后缘预留了方向舵安装位，平尾安装位置低于机翼水平面，可避开机翼下洗气流对尾翼操纵效率的影响，保证低速大迎角飞行状态下的操纵稳定性。起落架部分采用前三点式布局，前起落架布置在座舱下方的机头段，主起落架布置在机翼根部的机身承力框位置，起落架舱预留了收放机构的安装空间，收起后可完全收纳于机身及机翼内部，保证飞行阶段的外形顺滑。机身侧面的进气道采用埋入式设计，与机身侧面蒙皮齐平，可减少外露进气道带来的额外阻力，进气道内部预留了发动机进气通道的走向空间，适配小型涡喷发动机的进气需求。整机外形尺寸按照初级教练机的常规比例缩放，机身长度与翼展比例控制在1.1:1左右，机身最大直径位于座舱后方的机身中段，该位置也是整机结构承力的核心区域，布置有主承力框、机翼连接接头、油箱安装空间等核心结构的预留位置。模型的蒙皮分块按照实际飞行器的工艺分离面划分，机头段、座舱段、机身中段、机尾段、机翼、尾翼均为独立的分块结构，可直接用于外观展示、气动仿真初始模型、教学演示教具等场景，也可作为基础外形数模进一步细化内部结构、航电系统、操纵系统的详细设计。在实际应用中，这类教练机主要用于飞行学员的初级喷气式飞行训练，帮助学员熟悉喷气式飞机的操纵特性、起降流程、基础特技动作，相比高级教练机，其结构更简单、操纵容错率更高，适合入门阶段的训练使用，该数模可用于航空类院校的教学演示、航空科普展品制作、飞行模拟软件的载具建模等场景，外形曲面均做了G2连续处理，曲面顺滑无褶皱，可直接用于渲染展示或者3D打印制作等比例实体模型。
