带三孔定位槽的弯管连接结构件

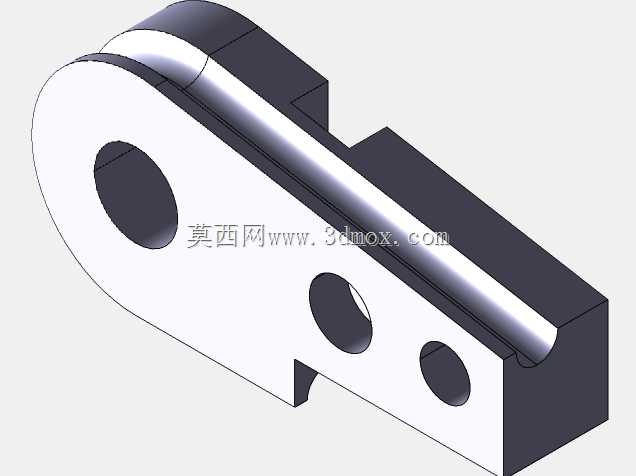

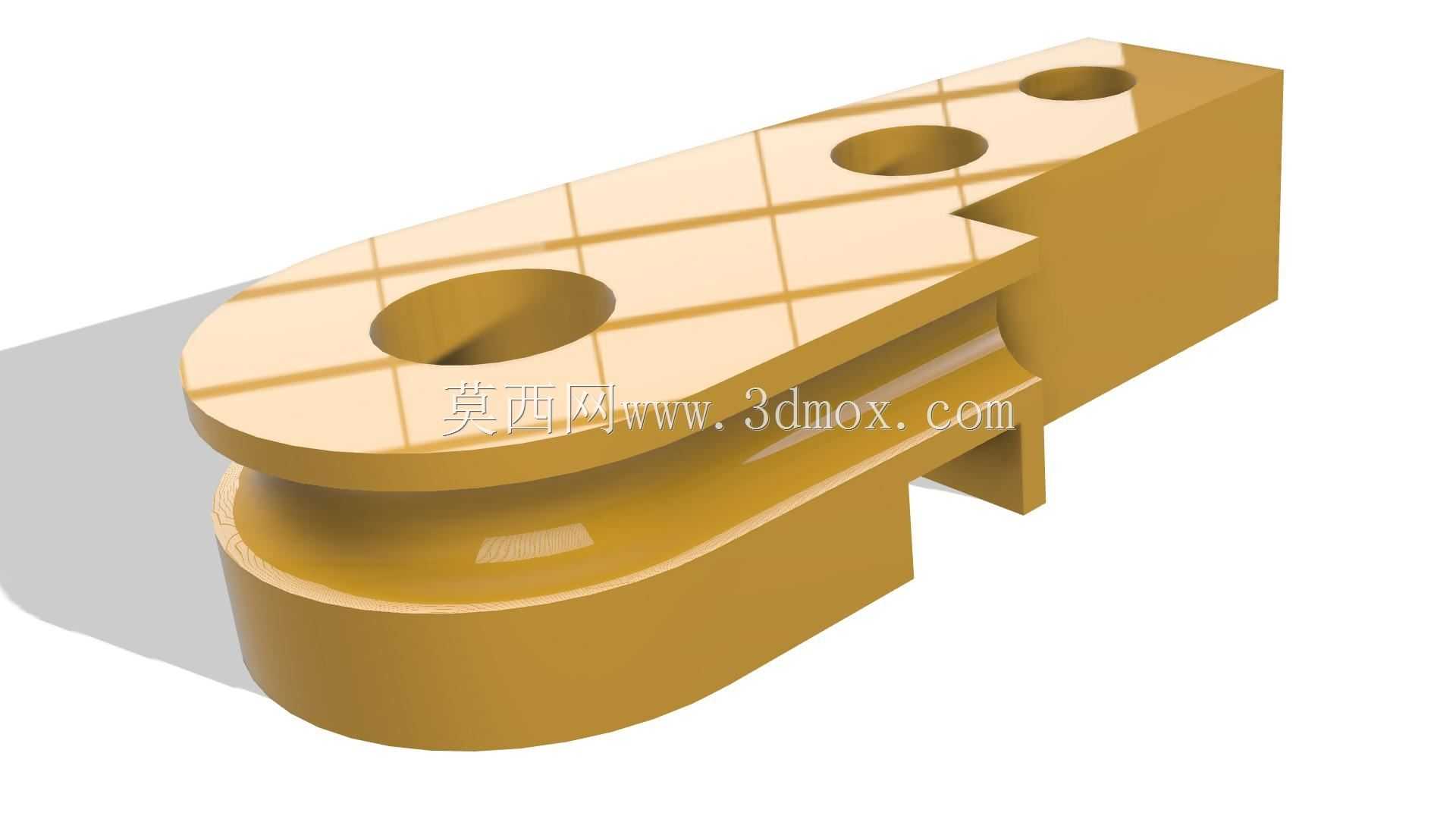

这类弯管结构件常应用在流体管路排布、小型执行机构铰接、设备走线防护等场景中，多数时候承担管路转向衔接、活动部件铰接支撑的双重作用，在轻工自动化设备、小型动力传输单元、民用五金管路系统里都能见到同结构的零件身影。从实际使用角度看，零件上部的三个同轴度要求较高的通孔是核心安装定位结构，三个孔沿零件长轴方向排布，安装时可通过穿入螺栓或定位销，将零件牢牢固定在安装基座上，多组孔位的设计能避免单螺栓固定带来的转动窜动问题，保证受侧向力时连接位置不会出现偏移。零件下部的弧形弯槽结构是核心功能区，这个弧形槽的曲率是根据配套管路或者铰接轴的回转半径设计的，既可以卡入对应外径的金属管路，作为管路转向时的支撑限位件，避免管路长期受振动出现弯折疲劳，也可以作为铰接槽，让配套的摆杆类零件沿弧形槽轨迹做定半径摆动，限制摆杆的活动行程，防止超程损坏周边元器件。设计这类零件时，首先要确认上部安装面的平面度要求，因为三个定位孔都在这个平面上，如果平面度超差，安装后零件会出现翘曲，下部弧形槽的位置度就会偏离设计值，直接导致配套部件卡滞。三个安装孔的孔距公差需要控制在合理范围，孔距偏差过大会出现无法对位安装的问题，孔口位置通常会做微小的倒角处理，既可以去除机加工产生的毛刺，也能在穿入紧固件时起到导向作用。下部弧形弯槽的内壁粗糙度有一定要求，作为管路支撑件时，光滑的内壁不会磨损管路外壁的防护层；作为铰接槽使用时，能减少摆动过程中的摩擦阻力，降低零件磨损速度。零件的整体厚度要根据实际承受的载荷计算，若应用在有振动的工况下，厚度需要适当增加，避免长期受交变应力出现断裂。零件一侧的凸台结构是安装限位结构，安装时这个凸台会贴靠在基座的侧壁上，承担部分侧向载荷，减少连接螺栓受到的剪切力，提升整体连接的可靠性。建模过程中可以先绘制上部安装板的二维轮廓，拉伸得到基础实体后，再绘制下部弯弧部分的截面轮廓，通过拉伸求并得到整体毛坯，之后切除出三个安装孔和下部的弧形槽，最后对所有锐边做倒钝处理，就能得到完整的零件模型，建模时要注意弧形槽和上部安装孔的位置度约束，避免装配时出现干涉问题。
