镂空减重式机械传动举重臂结构设计

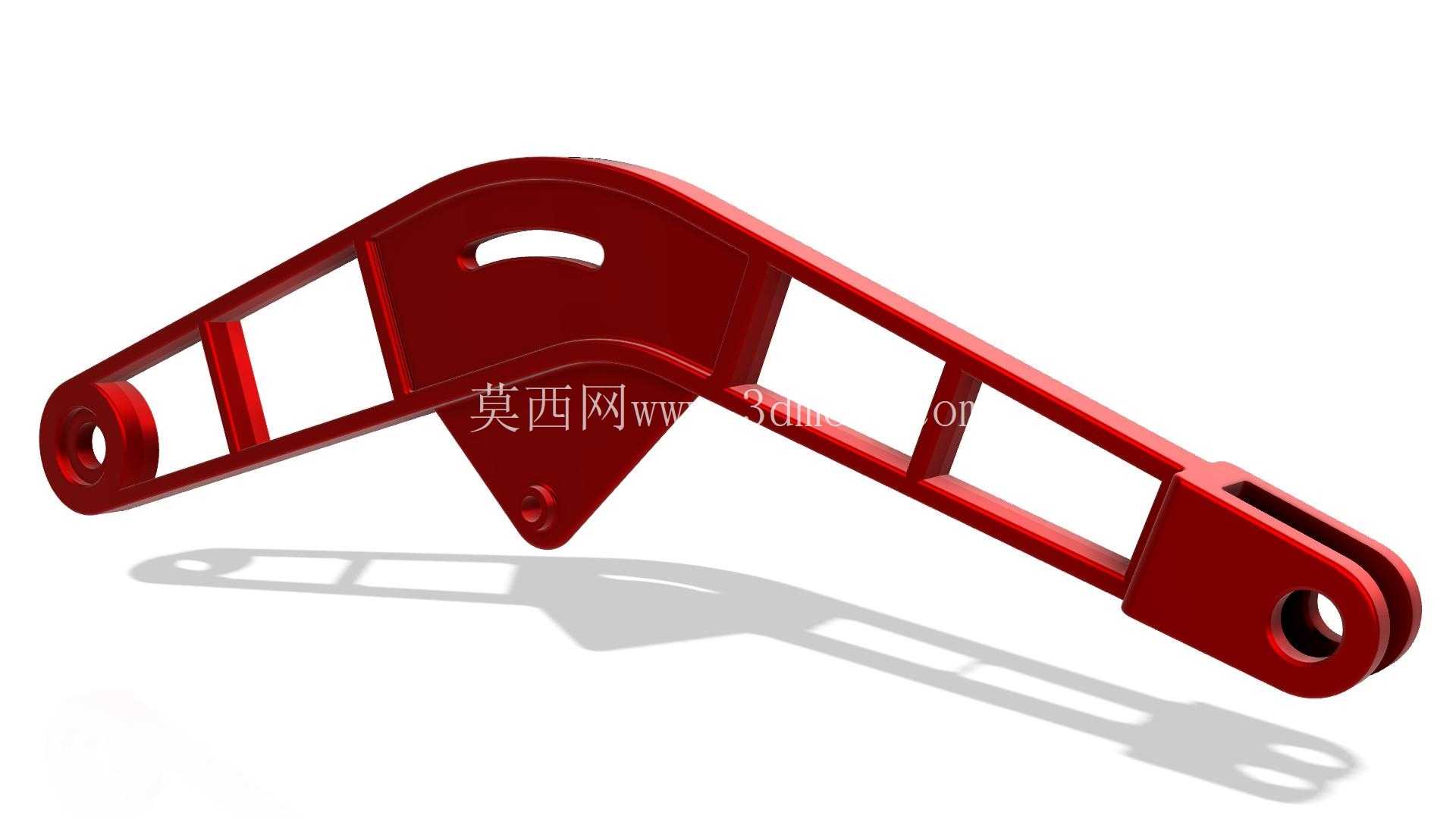

　　臂身采用多段矩形镂空的筋格设计，并非单纯为了造型美观，而是在保证整体抗弯、抗扭截面模量的前提下，尽可能去除非受力区域的冗余材料，有效降低构件自身重量，减少驱动端的动力损耗，同时镂空结构也能减少设备运行过程中臂身的风阻，在高速摆转工况下降低惯性冲击，提升动作响应速度。臂身中部设置的三角凸起安装位，是整个构件的核心受力铰接点，用于连接驱动连杆或者动力输出轴，该位置做了局部加厚处理，孔位周边预留了足够的承压面，避免长期交变载荷下出现孔位变形、开裂的问题，安装孔的公差配合可根据实际工况选择过渡配合或者间隙配合，适配不同直径的铰接销轴。这款举重臂属于机械传动系统中的核心受力执行构件，常见于重载举升类设备、阀门执行机构、小型起重装置以及工业自动化生产线的位移传递工位，核心作用是将驱动端的直线或旋转动力转化为指定轨迹的举升、摆转动作，完成负载的位移输送或者工位切换。从结构设计来看，整体采用长摆臂式构型，主体轮廓通过2D草图拉伸成型，加工适配性强，既适合金属切削加工，也可满足铸造、钣金折弯等不同工艺的生产需求。

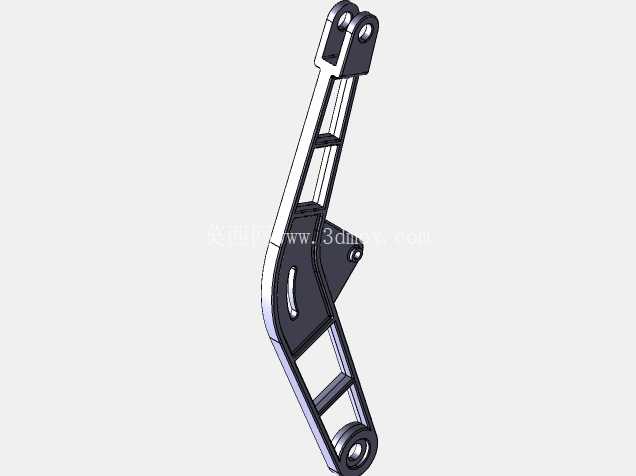

　　臂身两端均设计为双片叉耳式铰接结构，端部的同轴通孔用于连接负载端和固定基座端的铰接座，双叉耳的结构形式相比单耳结构拥有更好的抗侧向力性能，能够抵消摆转过程中产生的侧向偏移力矩，避免臂身运行过程中出现卡滞、偏磨的问题，叉耳的开口宽度可根据配套铰接座的厚度调整，孔位端面预留了垫片安装空间，方便装配时调整轴向间隙，补偿加工误差带来的装配偏差。从安装边界来看，这款臂身的三个铰接点中心距经过优化匹配，摆转过程中不会和周边的机架、护罩等构件产生运动干涉，臂身的整体厚度控制在合理区间，既不会因为过薄导致受力时出现挠曲变形，也不会因为过厚增加不必要的重量和安装空间占用。

　　在实际选型应用时，可根据实际负载大小调整臂身的壁厚、镂空筋条的宽度以及铰接孔的直径，若用于重载工况，可将材质替换为高强度合金钢并做调质处理，若用于轻载高速工况，可选用铝合金材质进一步降低自重，表面做阳极氧化处理提升耐磨和防腐蚀性能。设计过程中需要重点校核中部铰接点和两端叉耳位置的应力集中情况，尤其是镂空区域和实体区域的过渡位置，均做了圆角过渡处理，避免应力集中导致的疲劳断裂，臂身的运动轨迹经过仿真验证，在额定摆角范围内，传动角始终保持在合理区间，不会出现传动死点，保证动力传递的平顺性。

　　这类结构的举重臂相比实心臂结构，自重可降低百分之四十左右，同时受力性能完全满足额定负载下的使用要求，在阀门驱动装置中，这类臂件可作为减压阀、调节阀的执行传动件，将气动或者电动执行器的动力传递到阀芯，完成阀门的开度调节；在小型起重设备中，可作为手动或者电动举升机构的摆臂，完成小吨位负载的升降作业；在自动化生产线中，可作为工件移位机构的传动臂，完成工件在不同工位之间的精准转运。装配时需要注意三个铰接孔的同轴度公差，避免因为孔位偏斜导致装配后运行阻力过大，销轴装配时需涂抹润滑脂，减少铰接位置的磨损，延长构件的使用寿命，日常维护时只需定期检查铰接位置的磨损情况和臂身是否出现形变、裂纹即可，维护成本较低。
