带管道反扭矩系统的六叶RC直升机结构

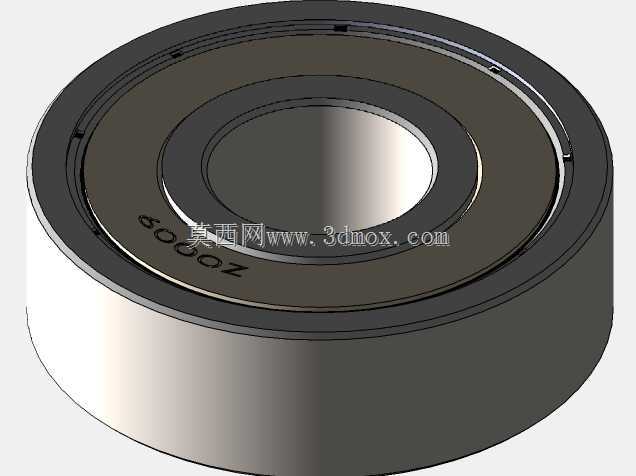

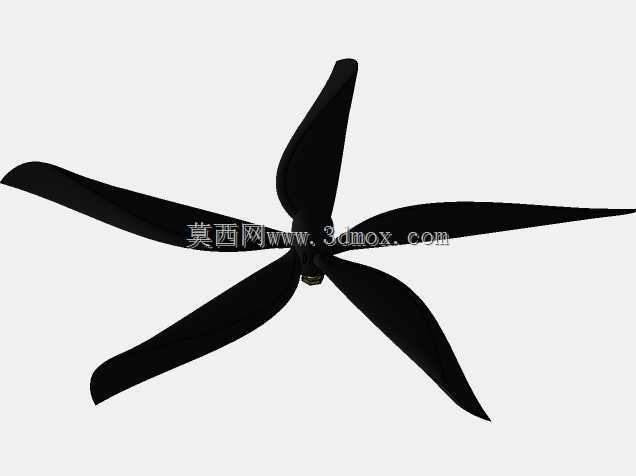

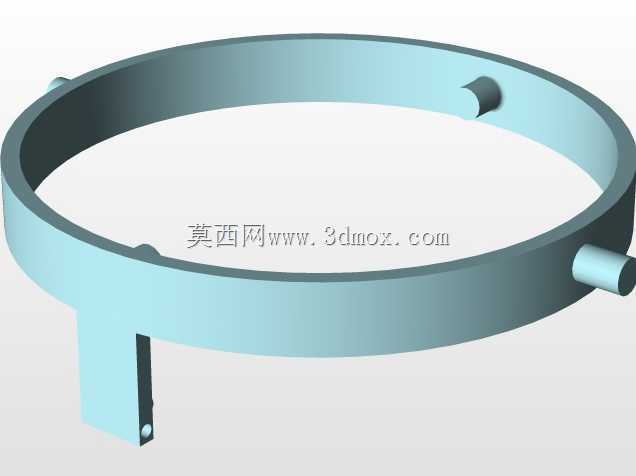

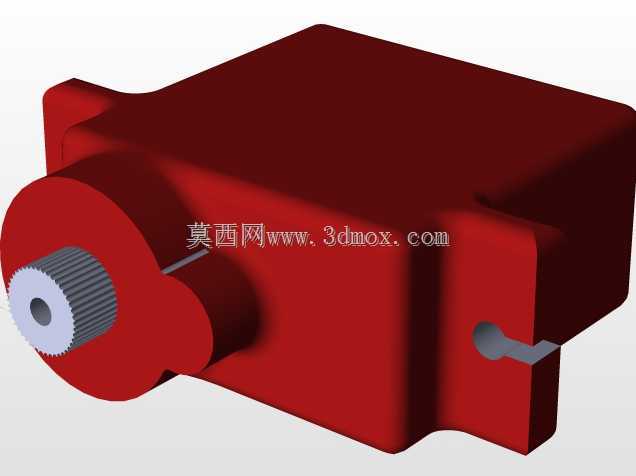

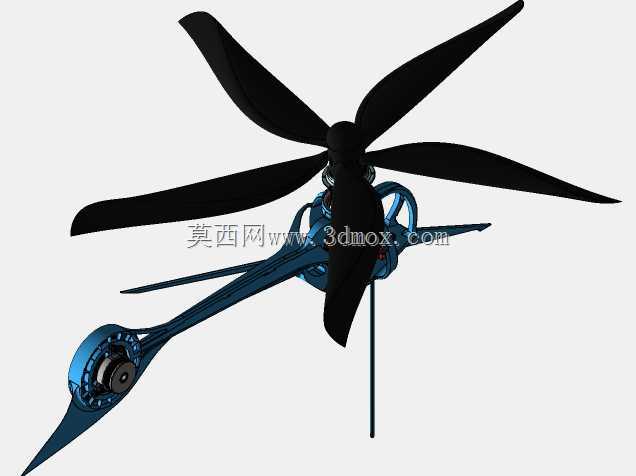

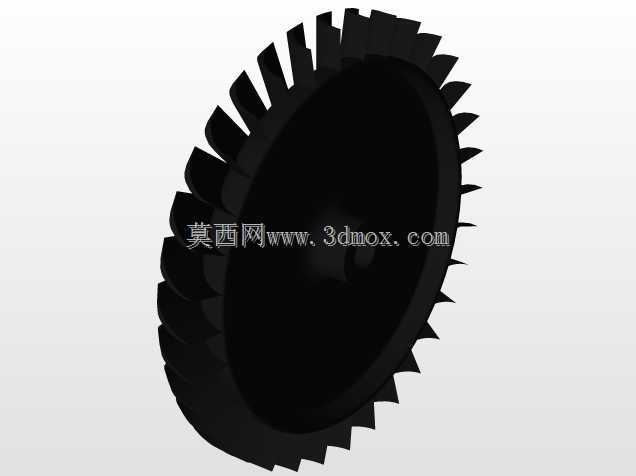

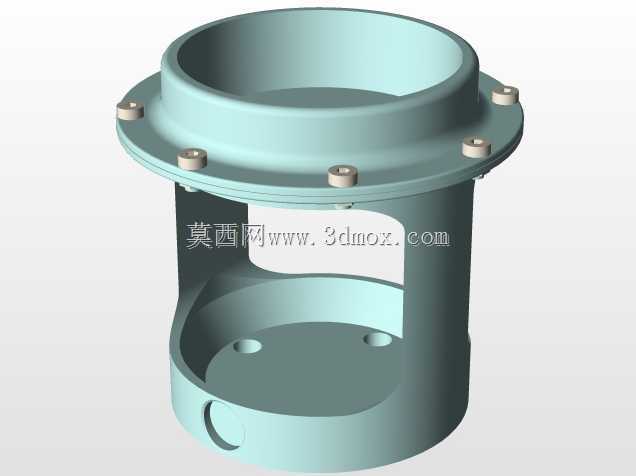

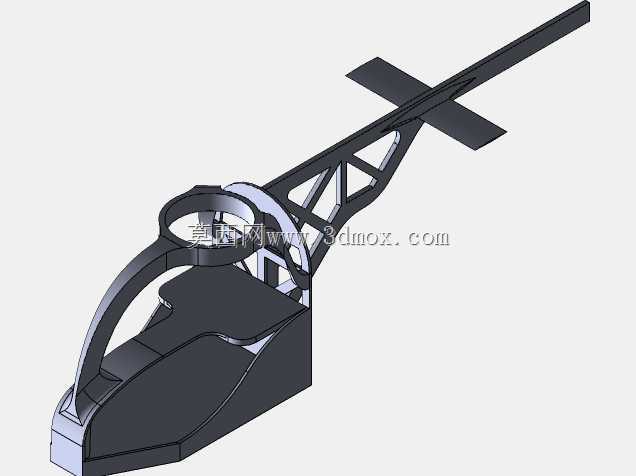

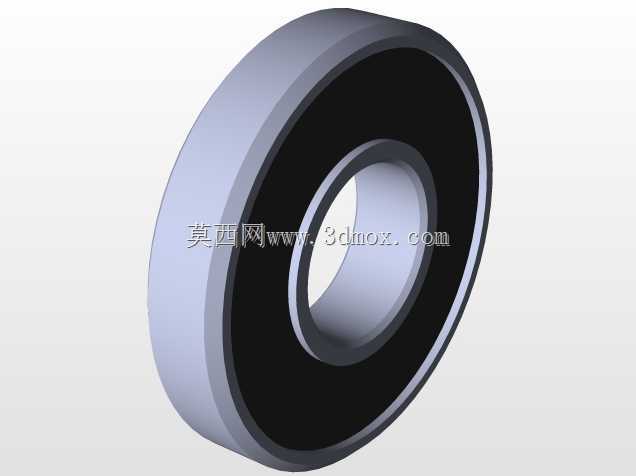

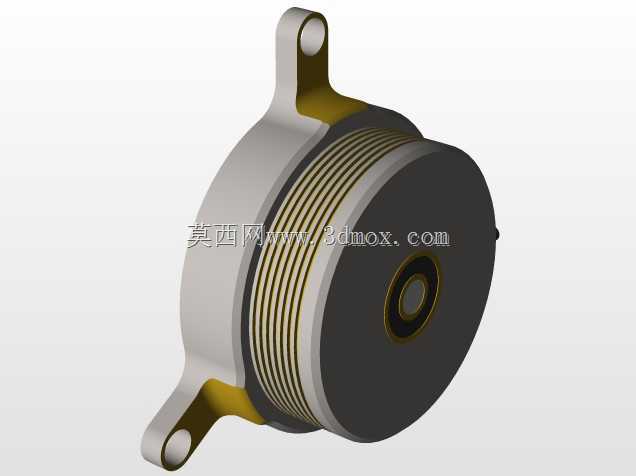

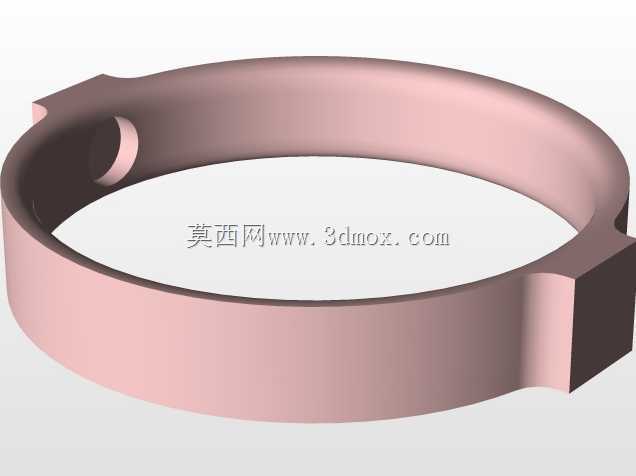

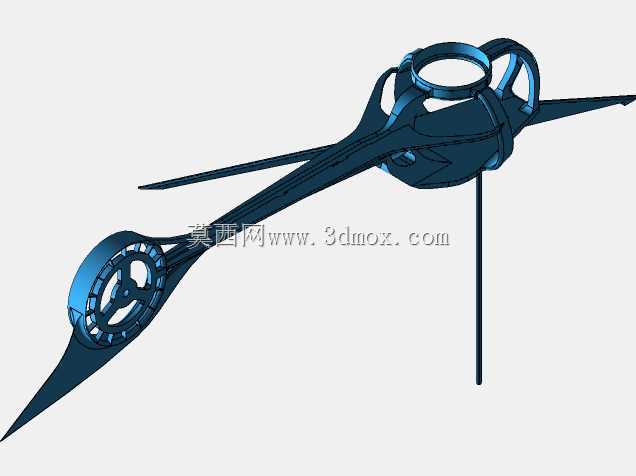

这款RC直升机的设计核心围绕小型无人飞行器的近距作业场景展开，可适配室内外精细化巡检、狭小空间航拍摄影、高校航空航天专业教学演示等实际使用需求，区别于常规玩具级遥控直升机，其结构设计完全参考实用级无人飞行器的工程逻辑搭建。从功能配置来看，整机搭载管道风扇反扭矩系统，替代传统外露式尾桨结构，能在贴近墙面、植被等障碍物作业时降低桨叶剐蹭风险，同时提升反扭矩输出的响应效率；动力端配置两台BLDC ESC电机，分别为主旋翼与尾桨系统提供动力输出，配合两套独立伺服系统，可实现航向、俯仰、滚转三个轴向的精准姿态调整，主旋翼采用万向节转子结构，允许对桨距进行精细化调节，能在不同风速环境下维持飞行姿态稳定，降低低空紊流对飞行轨迹的干扰。设计过程中优先考虑了3D打印制作的适配性，机身承力结构采用ABS材质的打印工艺设计，非铰接转子与尾梁的连接位置预留了标准安装接口，打印完成后无需复杂二次加工即可完成组装，各传动部件的安装边界严格匹配微型轴承、标准紧固件的通用尺寸，避免定制非标零件带来的制作成本提升。外形层面，六叶主旋翼的布局在缩小旋翼直径的同时保证了足够升力输出，整机横向尺寸控制在适合单人携带的范围，尾梁采用流线型一体化设计，既降低飞行过程中的空气阻力，也能避免外露走线带来的结构损坏风险，管道风扇外壳与机身主体采用快拆结构设计，日常维护时可快速拆卸更换受损部件，无需拆解整机核心传动结构。机身内部预留了飞控模块、电池、信号接收机的安装仓位，各仓位的尺寸边界匹配市面上主流微型航电设备的通用规格，飞控安装位设置了减震缓冲结构，可降低旋翼转动带来的振动对传感器精度的影响，舵机安装位预留了调节余量，组装时可根据实际舵面行程调整安装位置，保证操纵精度达到设计要求。
