小型穿越式四旋翼飞行器机架结构设计

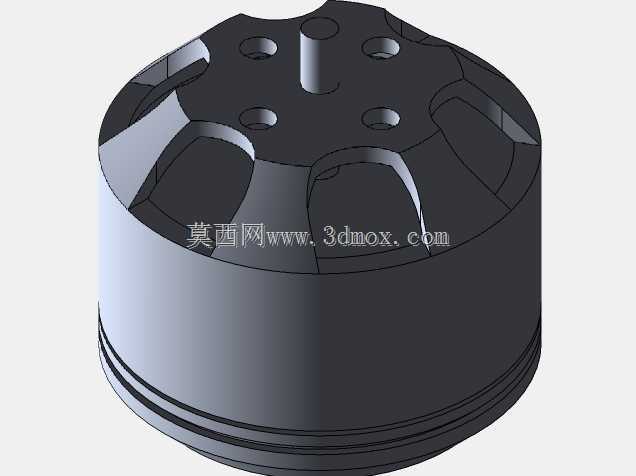

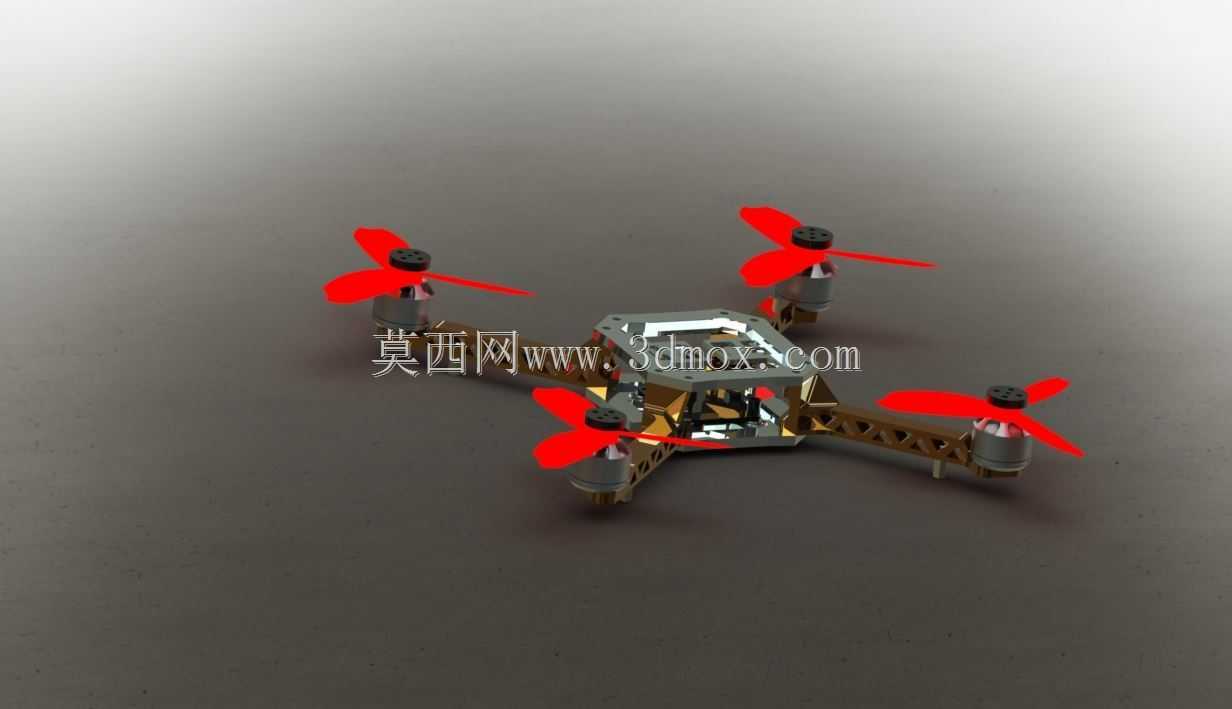

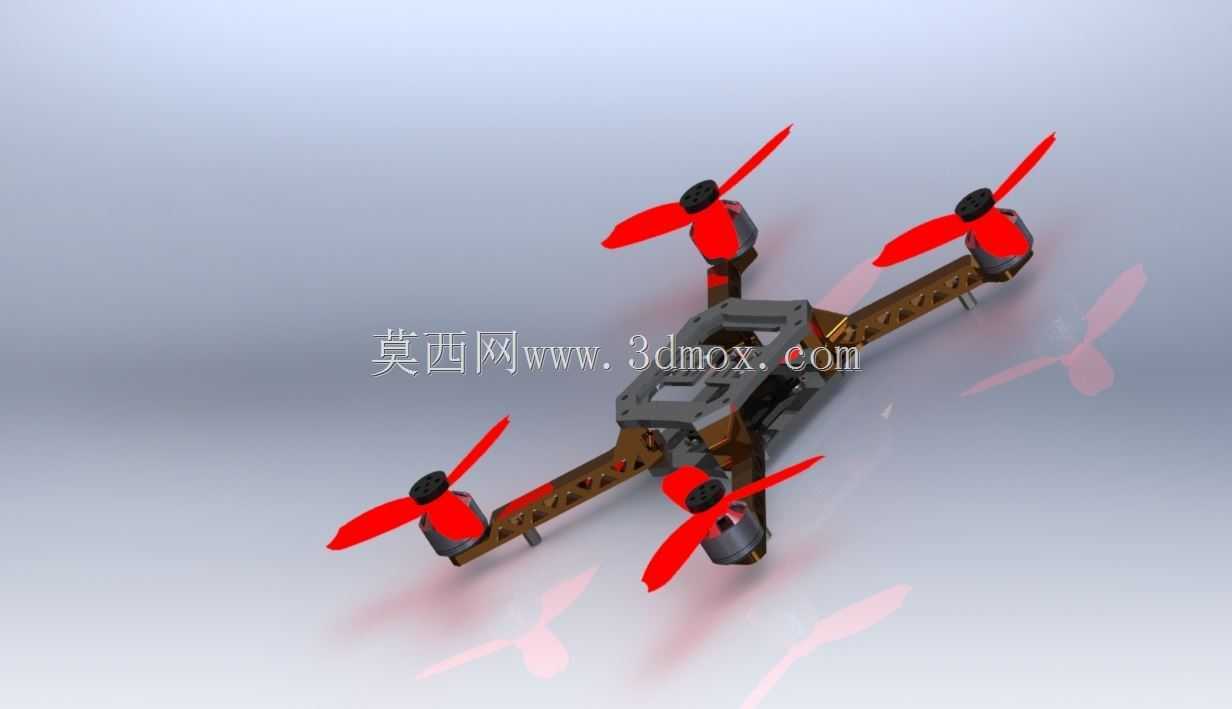

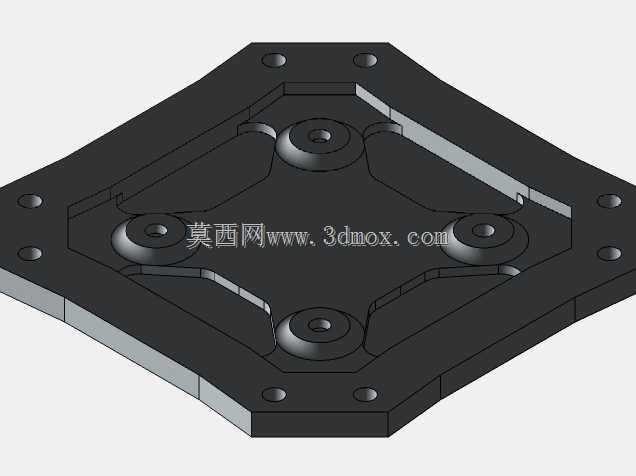

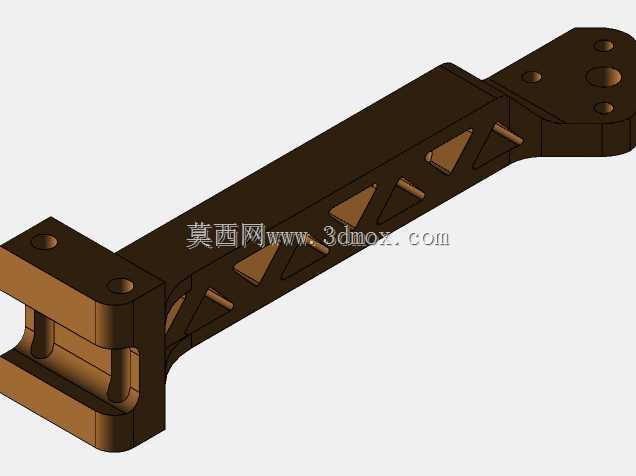

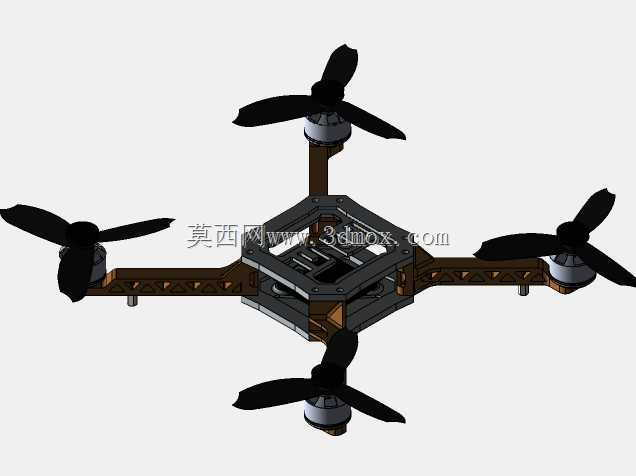

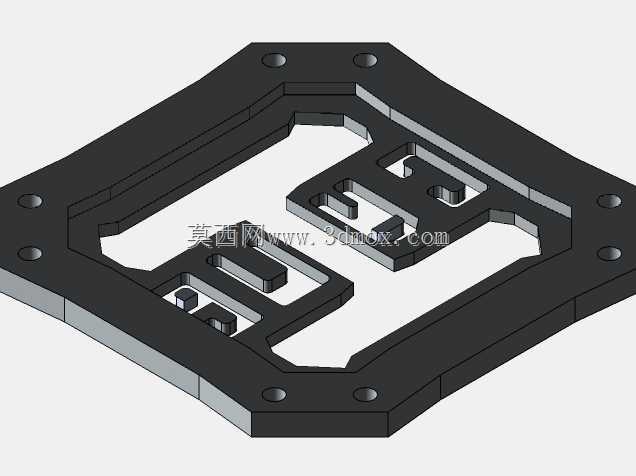

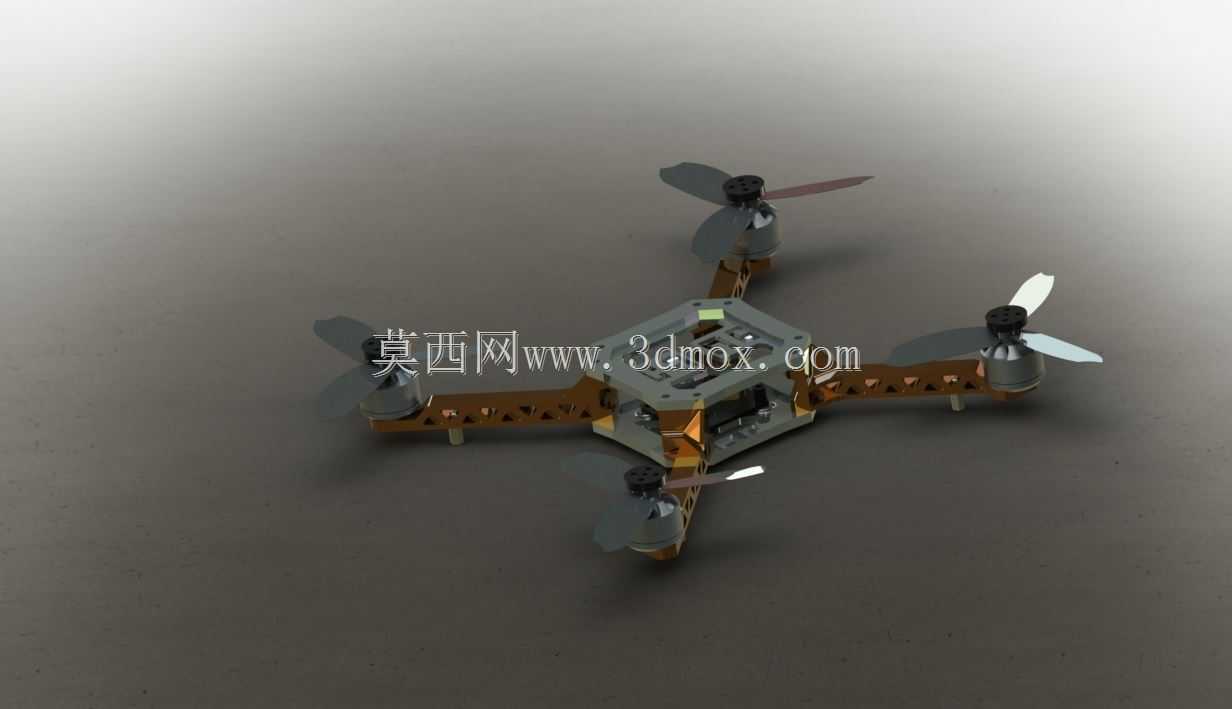

这款四旋翼飞行器采用X型机架布局，机臂采用镂空减重设计，在保证结构刚度的前提下尽可能降低整机起飞重量，适配小尺寸动力套装的负载能力。机臂末端预留电机安装孔位，孔位间距匹配主流微型无刷电机的安装标准，安装时无需额外打孔，直接通过螺丝即可完成电机与机臂的固定，电机轴线与机臂平面保持垂直，保证螺旋桨旋转平面与机身水平面平行，避免飞行时出现姿态偏移。中心板采用分层结构设计，上下板之间预留足够的安装空间，可容纳飞控板、电调、电池、接收机等核心电子元件，中心板边缘预留走线槽位，可将电调信号线、电源线规整收纳在机架内部，避免飞行过程中线材被螺旋桨剐蹭造成飞行故障。机架整体采用对称式设计，四个机臂长度完全一致，动力单元安装位置到机身中心的距离相等，保证飞行时四个电机产生的升力力矩平衡，降低飞控的姿态修正压力。螺旋桨采用两叶红色设计，桨叶翼型经过优化，在高转速下可产生稳定的升力，同时桨尖做了收窄处理，降低高速旋转时的空气阻力与噪音。机臂与中心板的连接位置做了加厚处理，应对飞行过程中急转、急停时产生的冲击力，避免炸机时机臂从根部断裂。机架底部预留摄像头安装位，可适配微型第一视角摄像头，满足穿越飞行时的画面采集需求，安装位角度可根据飞行需求进行小范围调整，适配不同的飞行视角。整机安装边界紧凑，机臂展开后整体尺寸适配室内外小范围穿越飞行场景，可在狭小空间内完成灵活的飞行动作，机架底部预留电池绑带安装槽，可通过尼龙绑带将锂电池固定在机身中心位置，调整电池前后位置可改变整机重心，保证重心落在机架几何中心位置，提升飞行稳定性。机臂上的镂空结构同时可起到散热作用，飞行时气流可穿过镂空区域带走电调与电机工作产生的热量，避免长时间飞行时动力系统过热。机架各连接孔位均采用标准孔径，可兼容市面上主流的微型飞控、电调等电子配件，用户可根据自身需求搭配不同动力等级的元件，调整整机的动力表现，适配休闲飞行、竞速穿越等不同的使用场景。螺旋桨与电机的安装采用快拆结构设计，更换受损桨叶时无需借助额外工具，直接插拔即可完成更换，降低外场飞行时的维护难度。中心板上预留的安装孔位同时支持加装减震结构，可在飞控安装位置加装减震球，过滤飞行时电机产生的高频振动，提升飞控传感器的采样精度，让飞行姿态更加稳定。
