航空航天专用阀芯组件结构设计

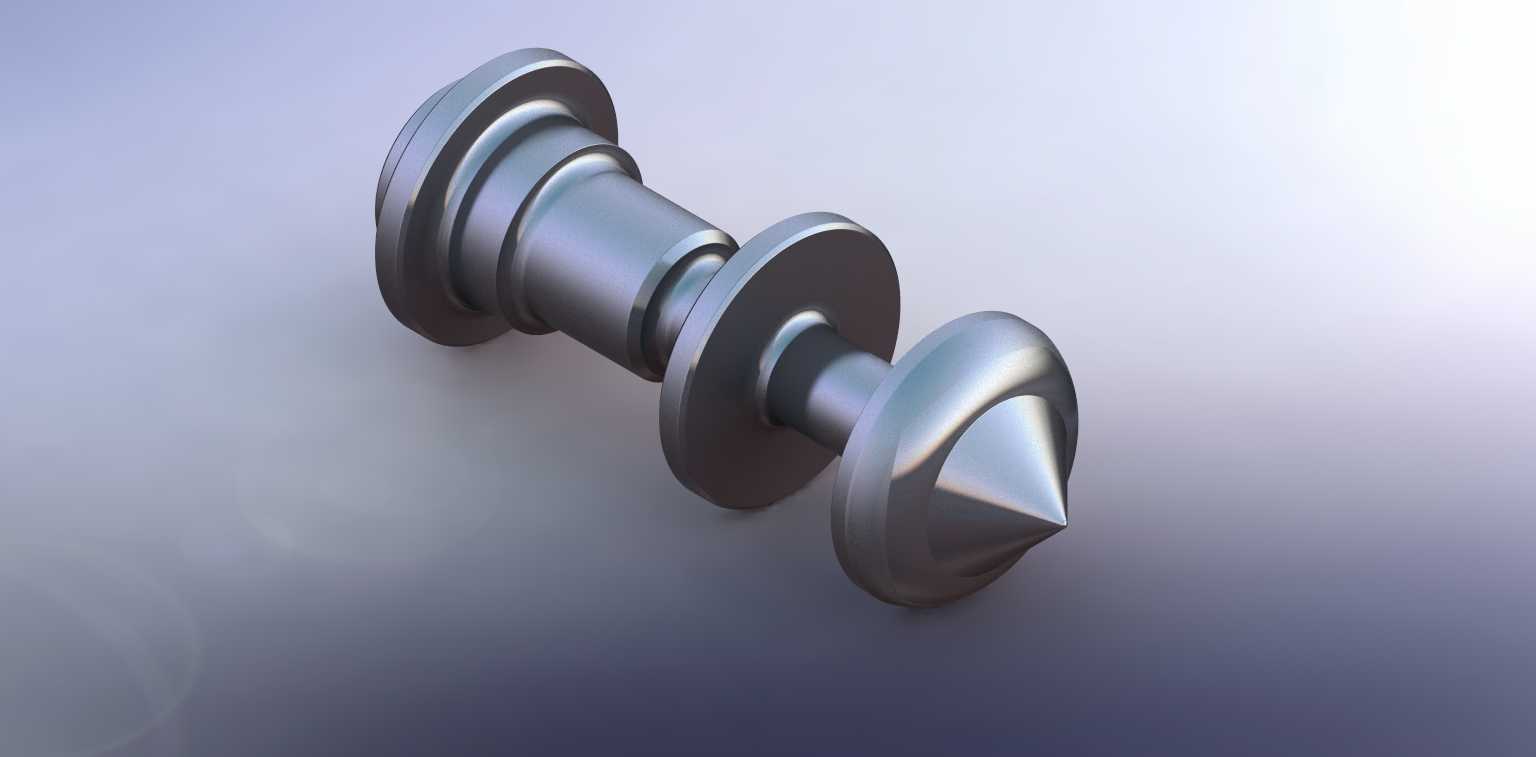

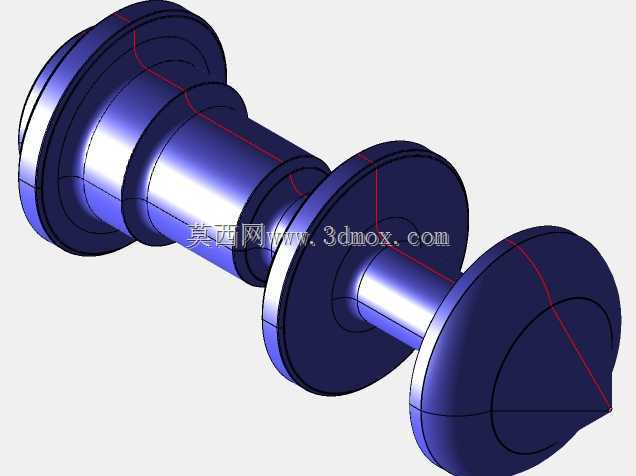

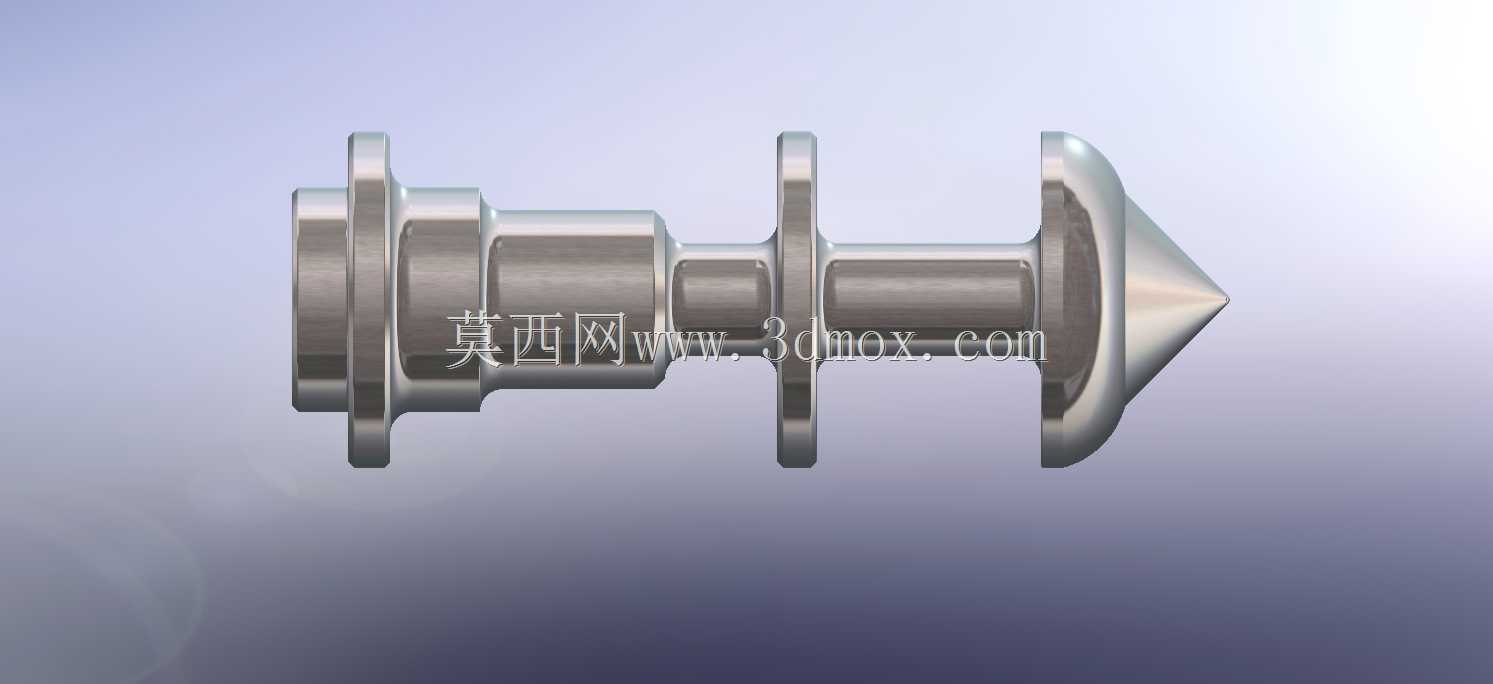

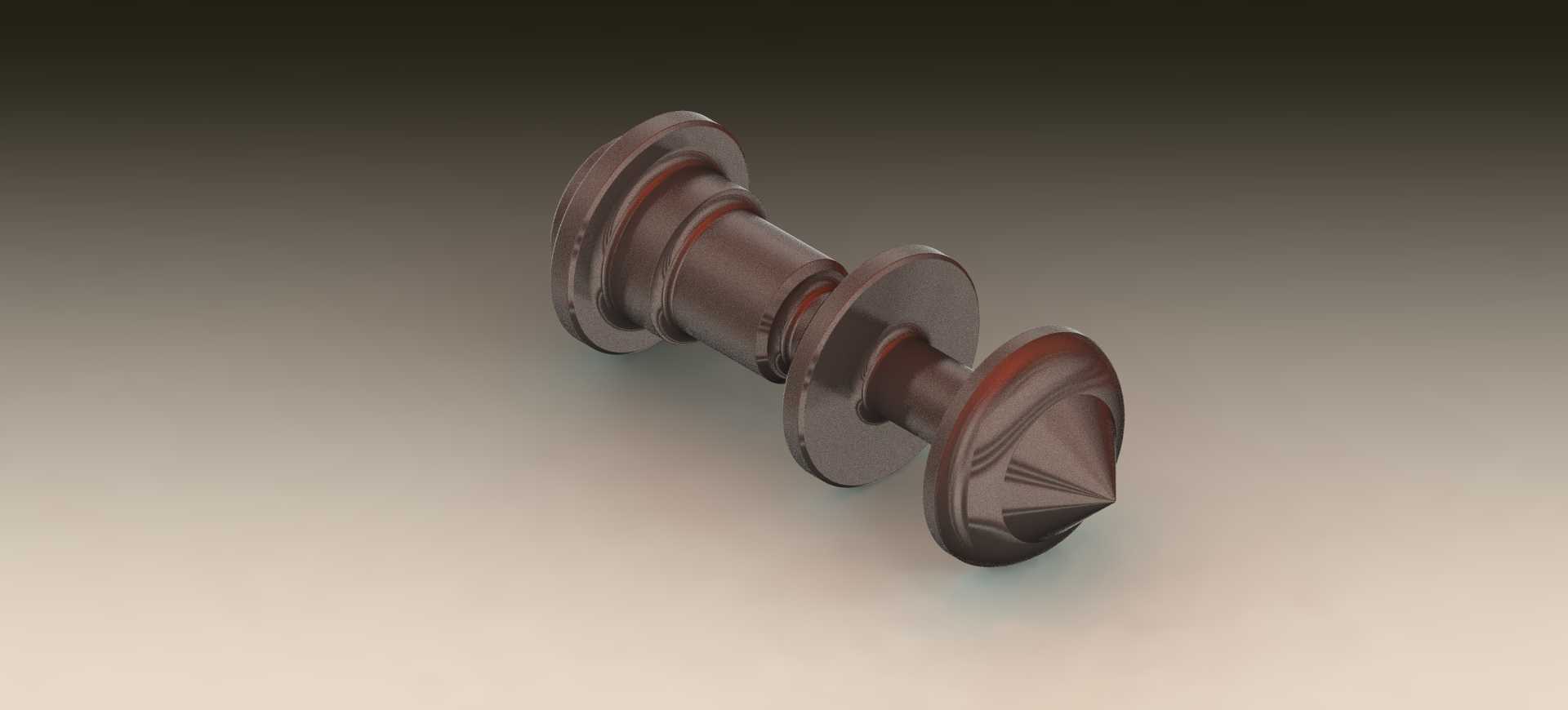

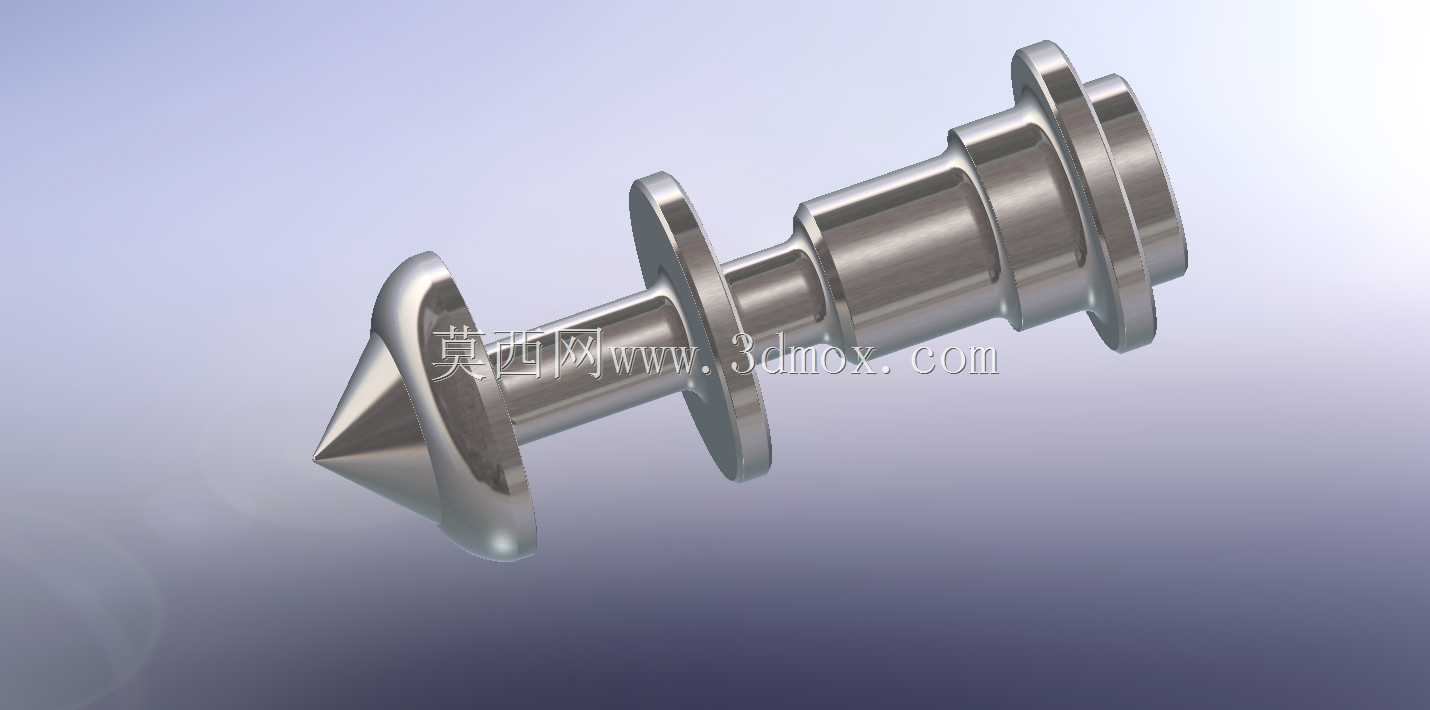

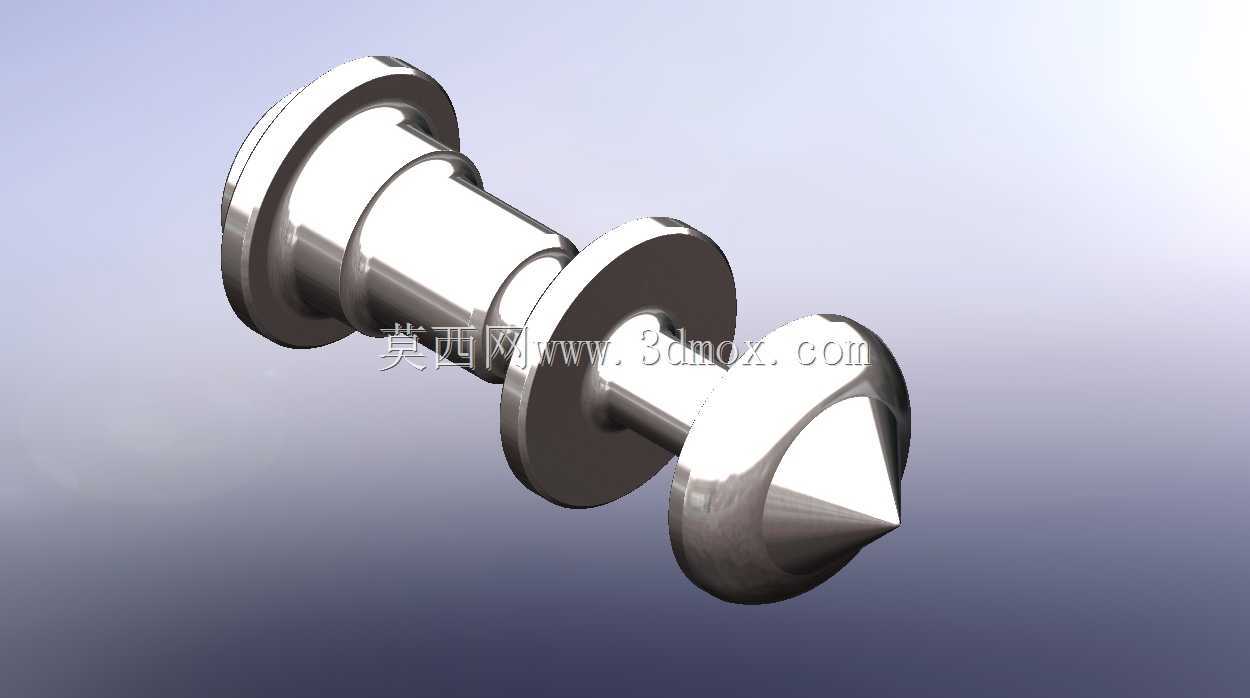

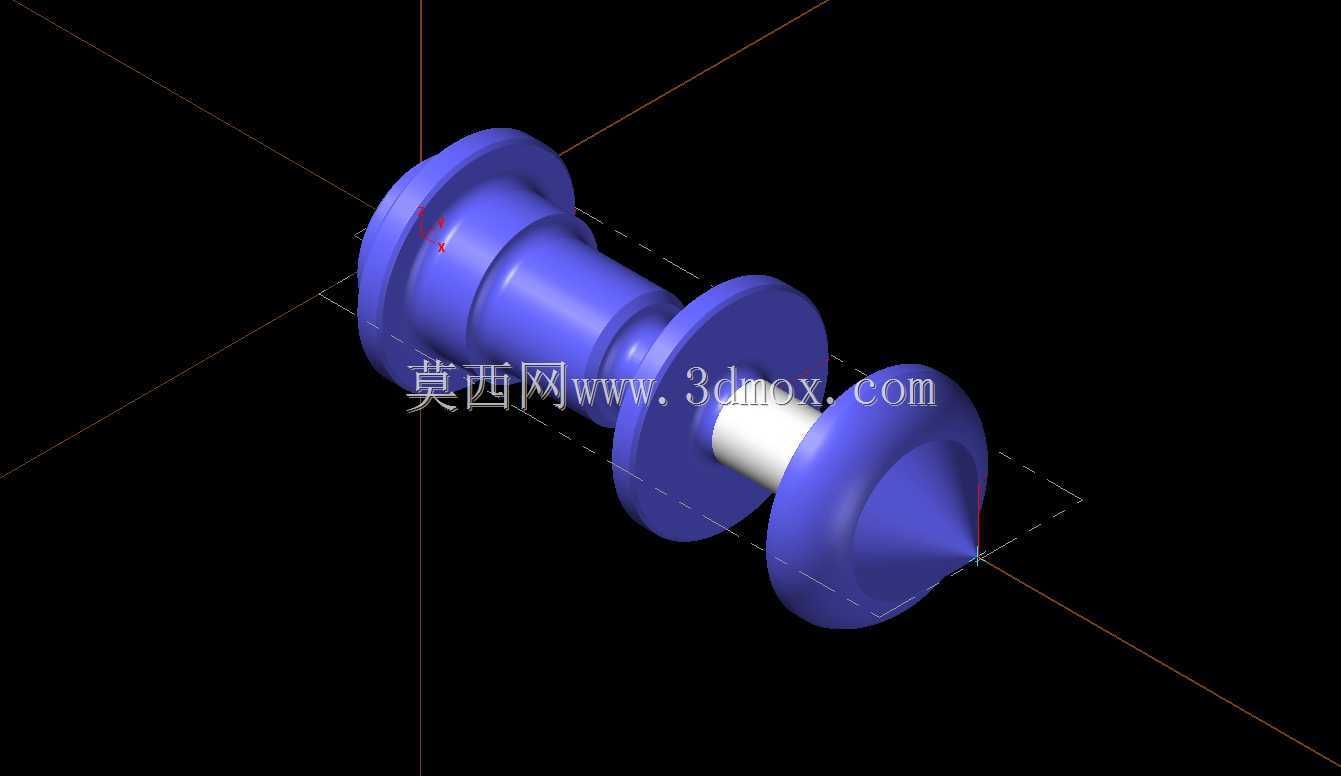

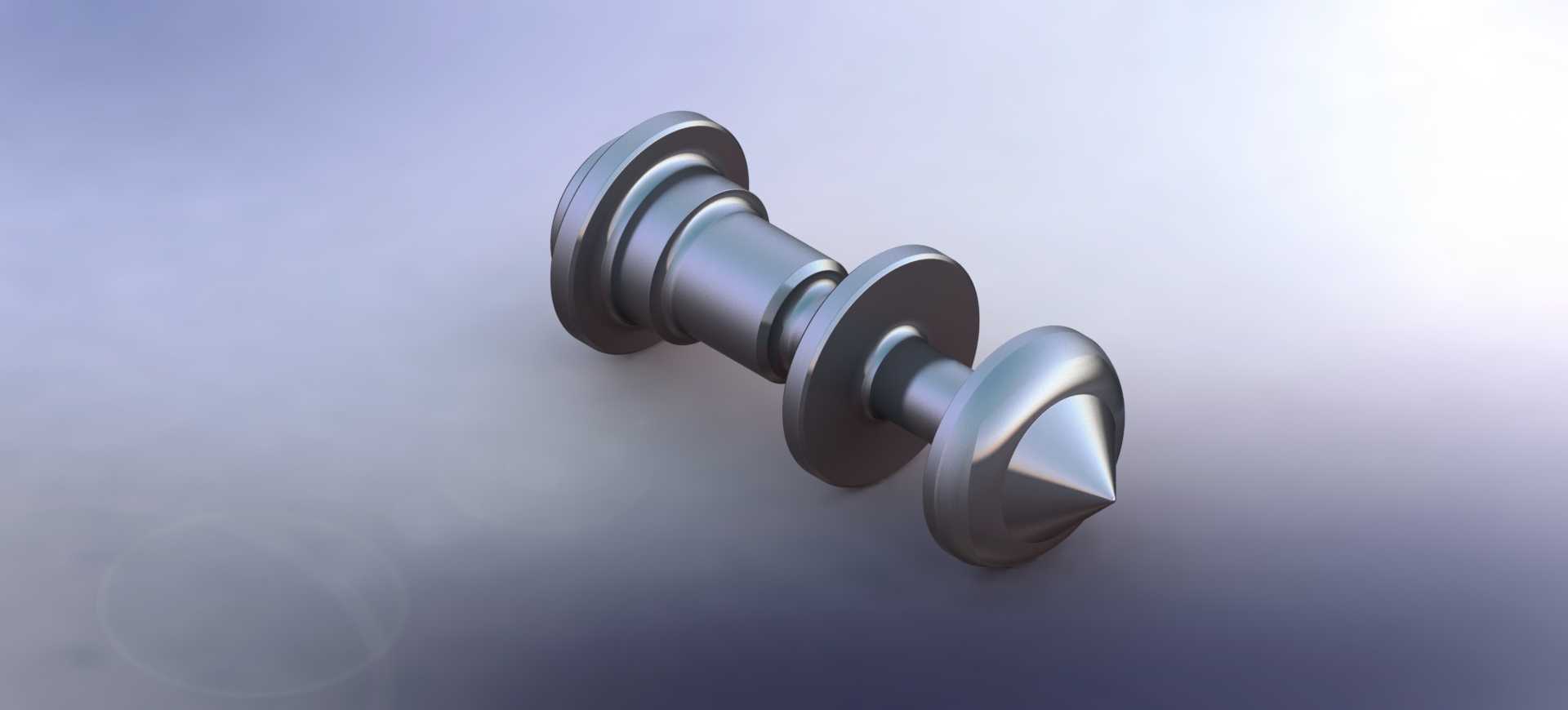

这款阀芯组件主要应用于航空航天领域的流体管路控制系统，在飞行器的燃油输送、液压伺服回路、环控系统管路中承担通断调节、流量节流、压力维持的核心作用，其工作状态直接决定整套管路系统的响应精度与运行可靠性，是航空阀类产品中对加工精度、动平衡性能要求极高的核心部件。从结构设计逻辑来看，整体采用阶梯轴式集成布局，沿轴向依次设置多道密封配合轴颈、导向凸缘与端部节流锥面，没有多余的分体连接件，从根源上减少了高压工况下的连接泄漏点；各段轴颈的直径差经过严格的动平衡校核，在高速流体冲击、高频往复动作的工况下，不会出现偏磨、卡滞的问题。端部的锥形结构做了等角度导流槽设计，流体经过锥面时不会形成紊流涡旋，能有效降低流阻，同时避免高速流体长期冲蚀锥面导致的密封面损伤，延长部件的检修周期。中间位置的圆盘形凸缘一方面承担轴向限位作用，与阀腔内部的定位台阶配合，确定阀芯的最大行程边界，另一方面凸缘的外圆面与阀腔内壁做小间隙配合，作为辅助导向结构，分担两端导向轴颈的侧向受力，避免阀芯在快速启闭过程中出现倾斜别劲的情况。靠近锥面端的环形凹槽用于安装弹性密封件，槽的深度、宽度公差控制在微米级，既保证密封件安装后有足够的压缩量实现零泄漏，又不会因为压缩量过大导致密封件过早老化磨损。在安装边界上，各段配合轴颈的同轴度、圆柱度公差按照航空级精密零件标准设定，装配时无需额外配磨即可装入对应规格的阀腔，两端的轴颈长度预留了合理的热膨胀余量，在高空低温、大温差工况下不会因为材料热胀冷缩出现动作卡滞。设计过程中同步完成了动力学仿真验证，对不同开度下的流体冲击力、阀芯动作加速度、密封面比压都做了迭代优化，确保在-60℃到200℃的工作温度区间、数十兆帕的管路压力下，阀芯动作响应延迟控制在毫秒级，不会出现压力波动导致的阀芯振荡问题。多道环形凸台的结构除了密封、导向作用外，还能在阀芯快速复位时起到缓冲作用，避免刚性撞击导致的零件变形或密封面损伤，适配航空系统中高频率、高可靠性的动作要求。
