可调重心直升机用伸缩滑动传动轴结构

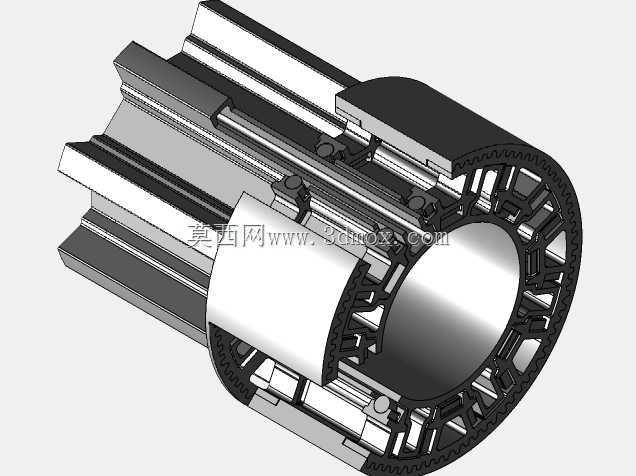

该伸缩滑动轴主要应用于可调重心直升机的主传动链路，连接涡轮轴输出端与主减速齿轮箱输入端，承担旋翼旋转过程中的扭矩传递任务，同时适配旋翼系统重心动态调整时的轴向位移需求，解决传统旋翼系统受重量、平衡条件限制的设计痛点。从结构设计逻辑来看，轴体采用内外花键嵌套的滑动配合形式，90度锥齿轮箱侧的轴段可沿主转子轴的轴向做定向滑动，滑动行程覆盖CG范围滑动所需的全部长度，无需额外增设独立的位移补偿机构，大幅简化传动链路的结构复杂度。轴体滑动副的衬套内衬采用金属材质作为承载基底，基底表面增设高耐磨摩擦衬垫，当传动系统模块与导轨机构完成锁止定位时，摩擦衬垫会自动伸出，在导轨机构摩擦垫与导轨上的高摩擦衬管之间形成紧密的面接触，既保证扭矩传递过程中无周向旷量，又能在轴向滑动时保持稳定的摩擦系数，避免滑动过程中出现卡滞、窜动问题。多个小滚柱沿轴周向均匀分布在滑动导向槽内，承担滑动过程中的径向承载，减少滑动副的接触应力，延长部件使用寿命。在实际装机场景中，该轴的轴向伸缩动作直接联动旋翼系统的重心位置调整：当在旋翼囊套中拾取负载时，重心可直接置于旋翼中心上方，待囊套缩回后，载荷可转移到囊套两侧的固定机身部分，重心随轴的伸缩缓慢移动到两侧，直至完全平衡；燃油消耗导致整机重心变化时，该轴可同步调整旋翼位置补偿重心偏移，无需将燃油箱严格布置在机身底部居中位置，攻击直升机可将弹药存储在重心范围外，多用途直升机、载货或载客飞机可通过调整重心位置，将载荷输送到重心范围之外。针对8000lb GW级别的直升机，配套的该滑动轴设计滑动行程可覆盖20至24英寸的重心滑动范围，安装时需保证轴的同轴度公差在0.02mm以内，花键配合侧隙控制在0.03-0.05mm区间，避免高速旋转时产生振动异响。轴体外周的碳纤维防护罩可覆盖滑动副的全部行程范围，防止飞行过程中的沙尘、杂物进入滑动配合面，同时降低轴体旋转时的空气阻力。该结构经过可行性验证，额外增加的重量占比极低，却能大幅提升任务灵活性，解决直升机装载、卸载和重载不同货物时，因载重机身重心随载物位置变化，需要反复调整负载位置或初始分配配重部件的问题，当重心定位在有限区域内时，飞机可在设计规定的限制范围内操纵，不会出现额外的操纵困难。
