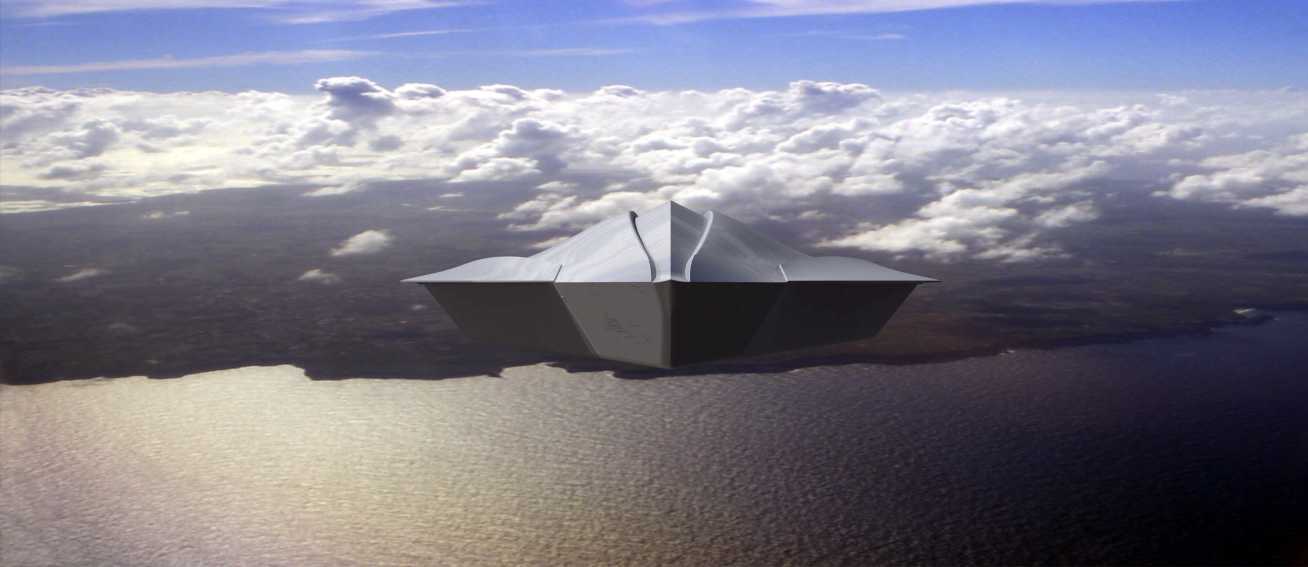

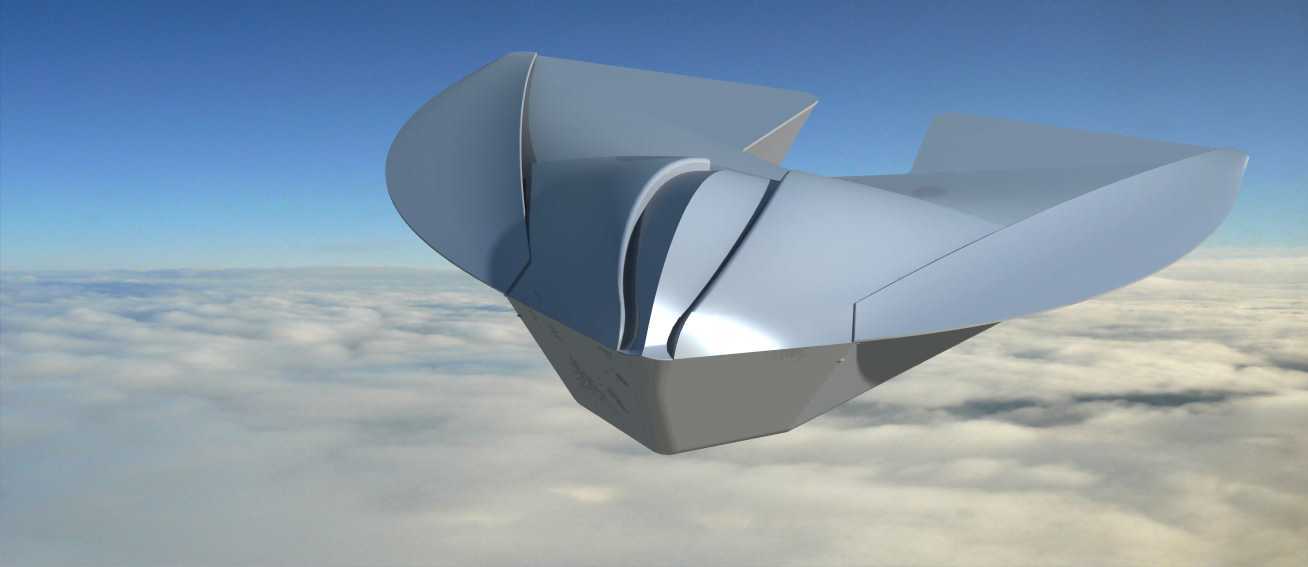

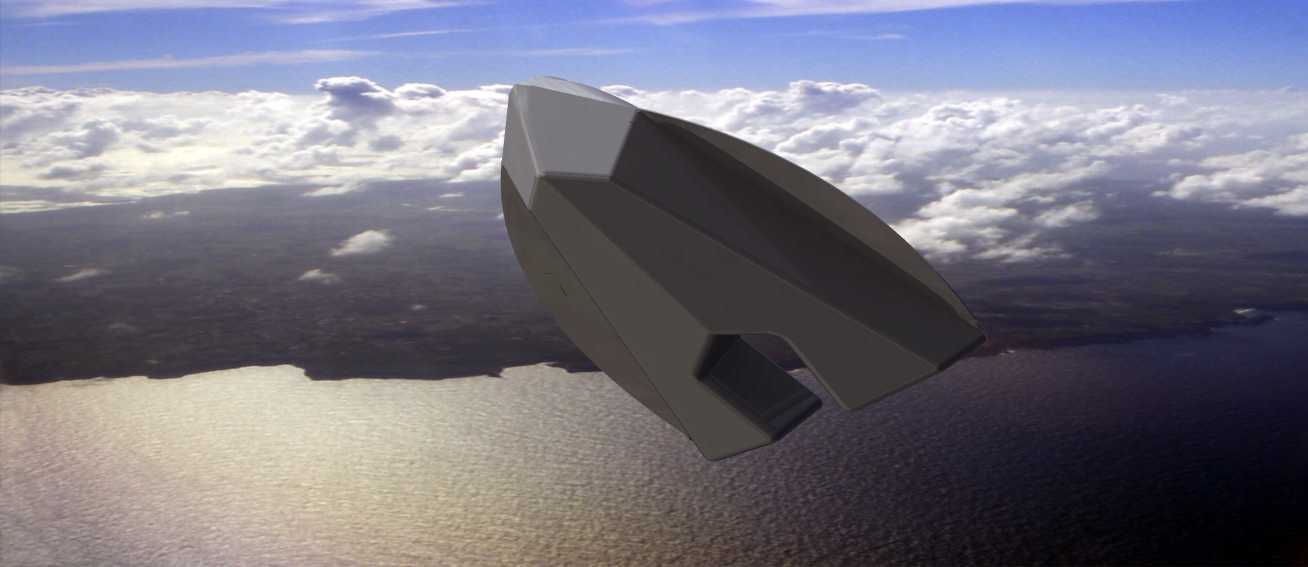

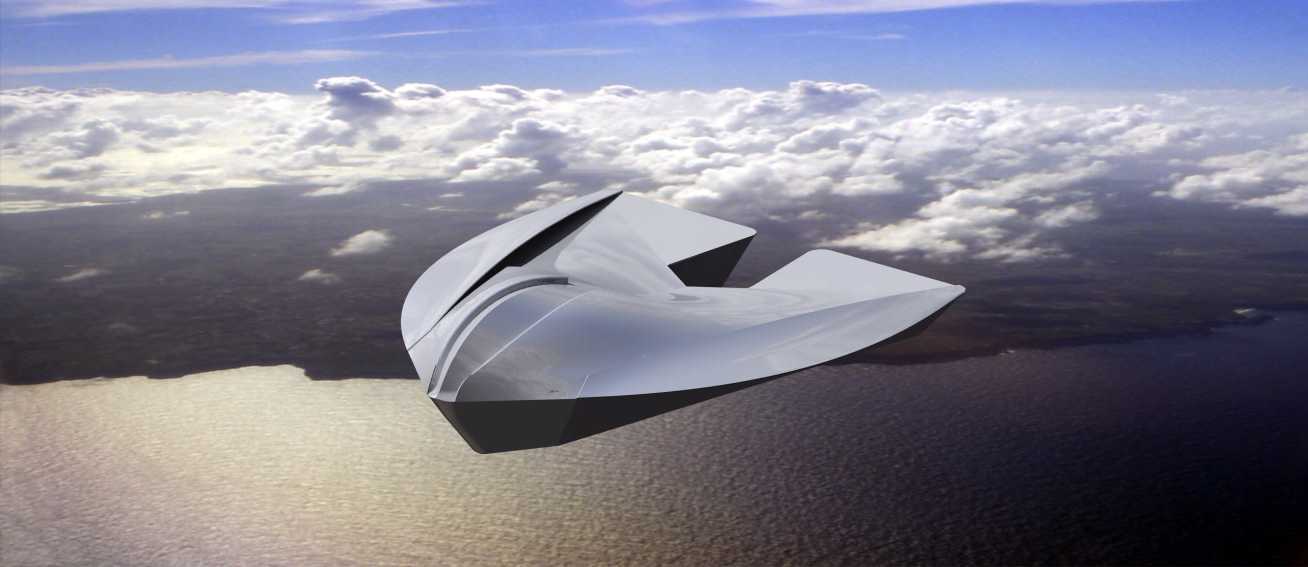

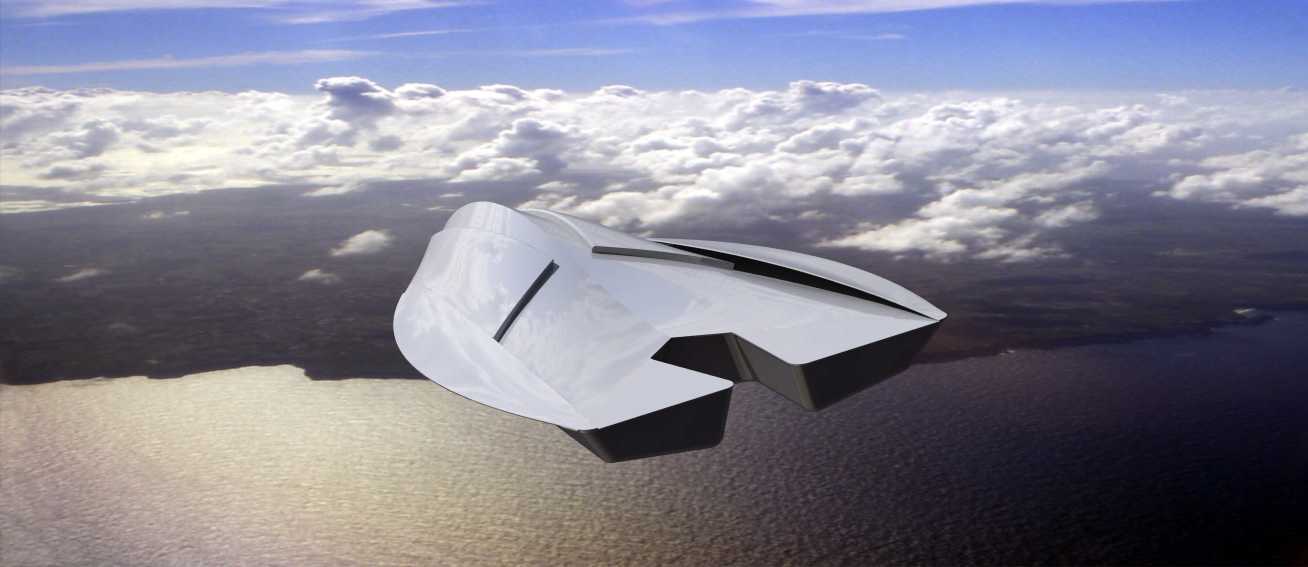

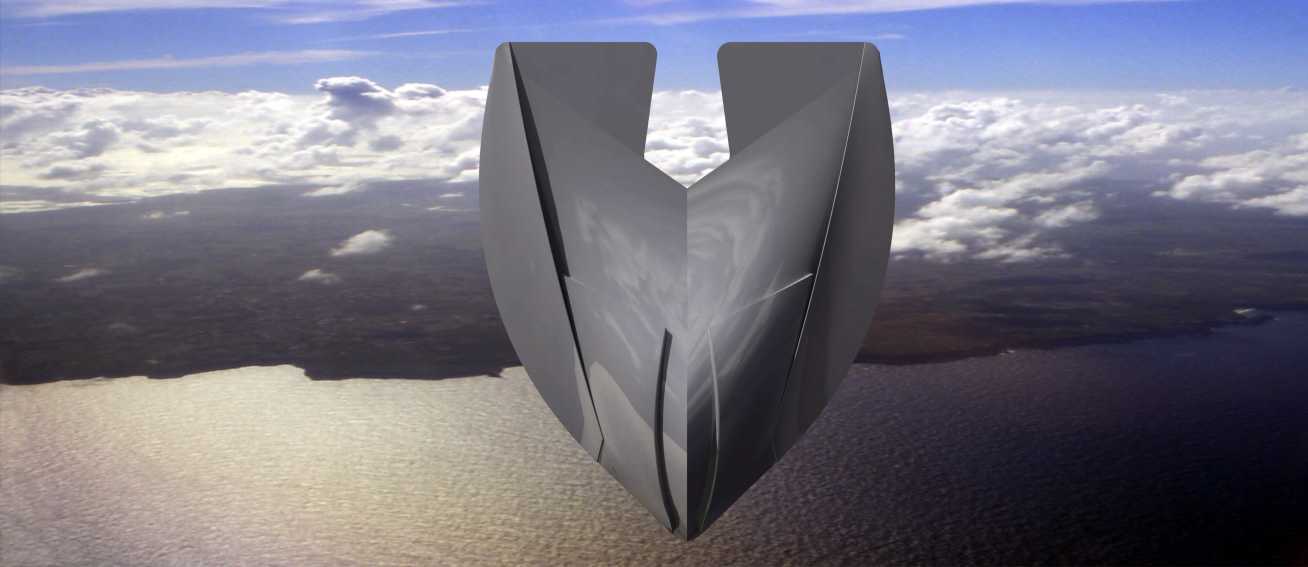

概念型平面喷气飞行器曲面造型设计

这款概念平面喷气飞行器的曲面造型设计，核心围绕低空高速巡航场景的气动需求展开，在前期曲面搭建阶段，优先考虑了翼身融合结构的气流附着特性，没有采用传统民航机型的筒状机身加外置机翼的分体结构，而是将整个升力面与机身主体做一体化平滑过渡，减少飞行过程中翼身衔接处的气流分离问题，降低高速飞行时的压差阻力。从实际使用场景来看，这类无尾翼融合体结构的飞行器，更适合执行短距离快速突防、低空侦察类任务，整个外形没有突出的舵面结构，所有姿态调整的气动面都整合在主体曲面的后缘区域，既可以降低雷达反射截面积，也能减少外露部件在高速飞行时产生的颤振风险。设计过程中，曲面的曲率变化全程遵循面积律要求，从机头进气区域到尾部喷口的截面过渡，没有出现曲率突变的折角，整个外表面的G2连续覆盖比例达到95%以上，避免局部曲面凹陷或者凸起引发的气流紊流，影响飞行稳定性。在安装边界的考量上，整个机身的最大宽度控制在传统轻型战斗机的翼展尺寸范围内，高度则远低于常规同级别飞行器，能够适配现有机库的停放尺寸要求，不需要额外改造地面停放设施。机身下部的曲面做了专门的平缓过渡处理，在起降阶段可以借助地面效应获得额外升力，降低短距起降时的滑跑距离要求。曲面分块阶段，将整个外表面拆分为12个独立的曲面片区，每个片区的曲率变化都控制在加工可实现的范围内，既可以满足后续复合材料铺层成型的工艺要求，也能减少曲面拼接时的接缝台阶，进一步降低表面摩擦阻力。进气道的曲面过渡采用了内埋式设计，进气口上沿与机身曲面完全齐平，避免高速飞行时进气道唇口产生的激波影响进气效率，同时也能减少外露唇口的雷达反射信号。尾部喷口的截面与机身尾部曲面做了平滑融合，没有突出机身轮廓，喷口周边的曲面做了微小的内收角度，能够引导喷流与外部气流快速混合，降低红外特征。整个造型没有设置传统的垂直尾翼，航向稳定性依靠机身两侧后缘的差动气动面实现，配合曲面本身的升力体特性，在大迎角飞行状态下依然能够保持足够的航向控制力矩，避免出现翼尖失速的问题。
