SEM/WSC赛事专用碳纤维赛车轮组结构设计

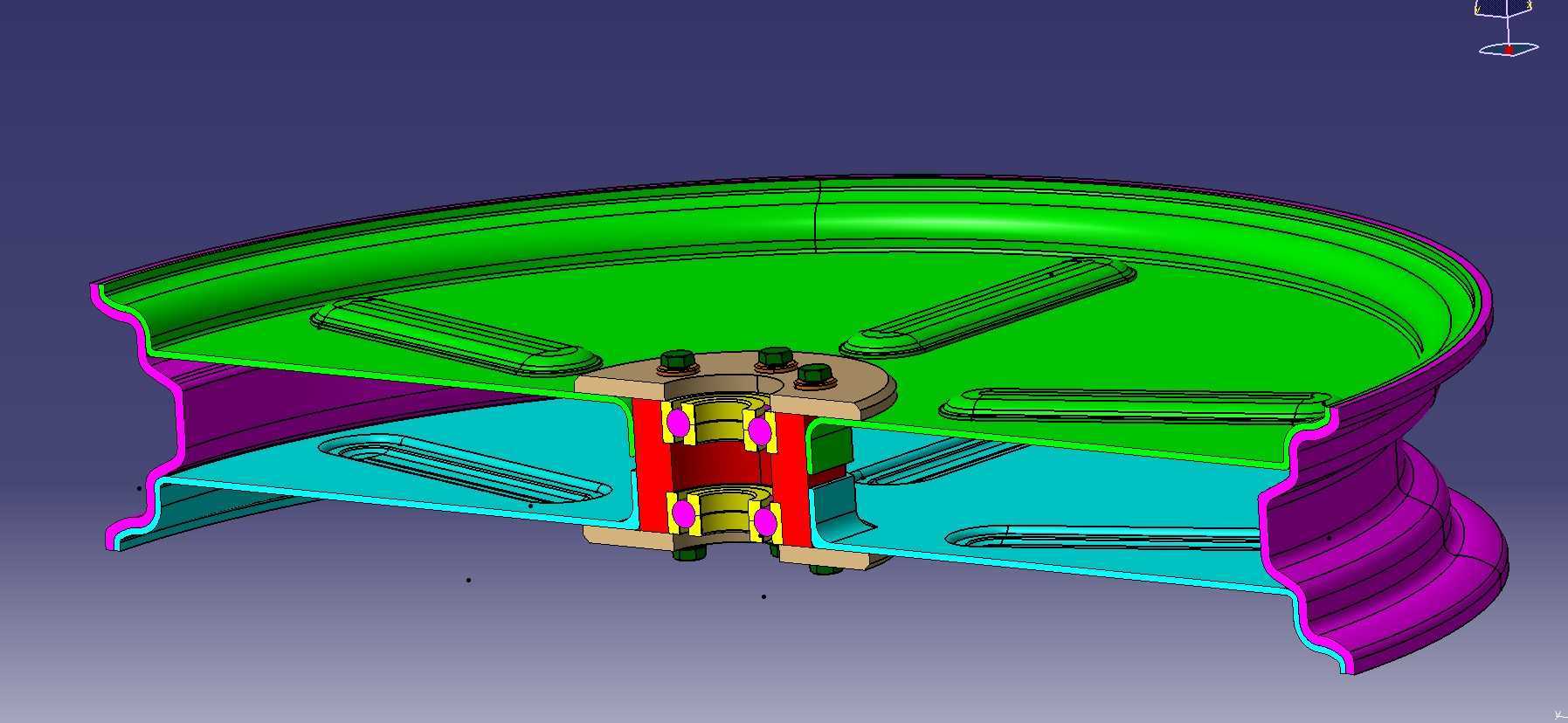

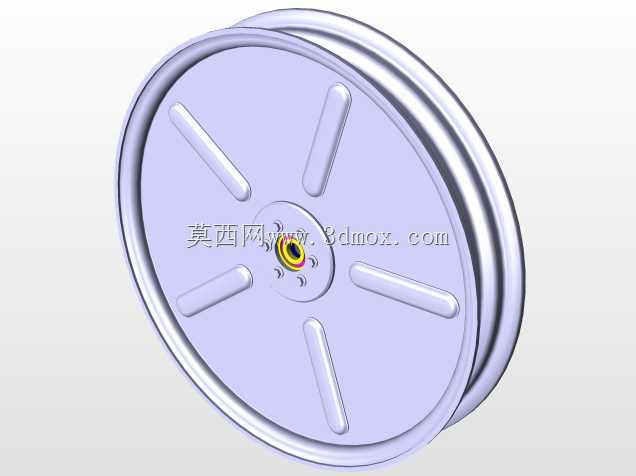

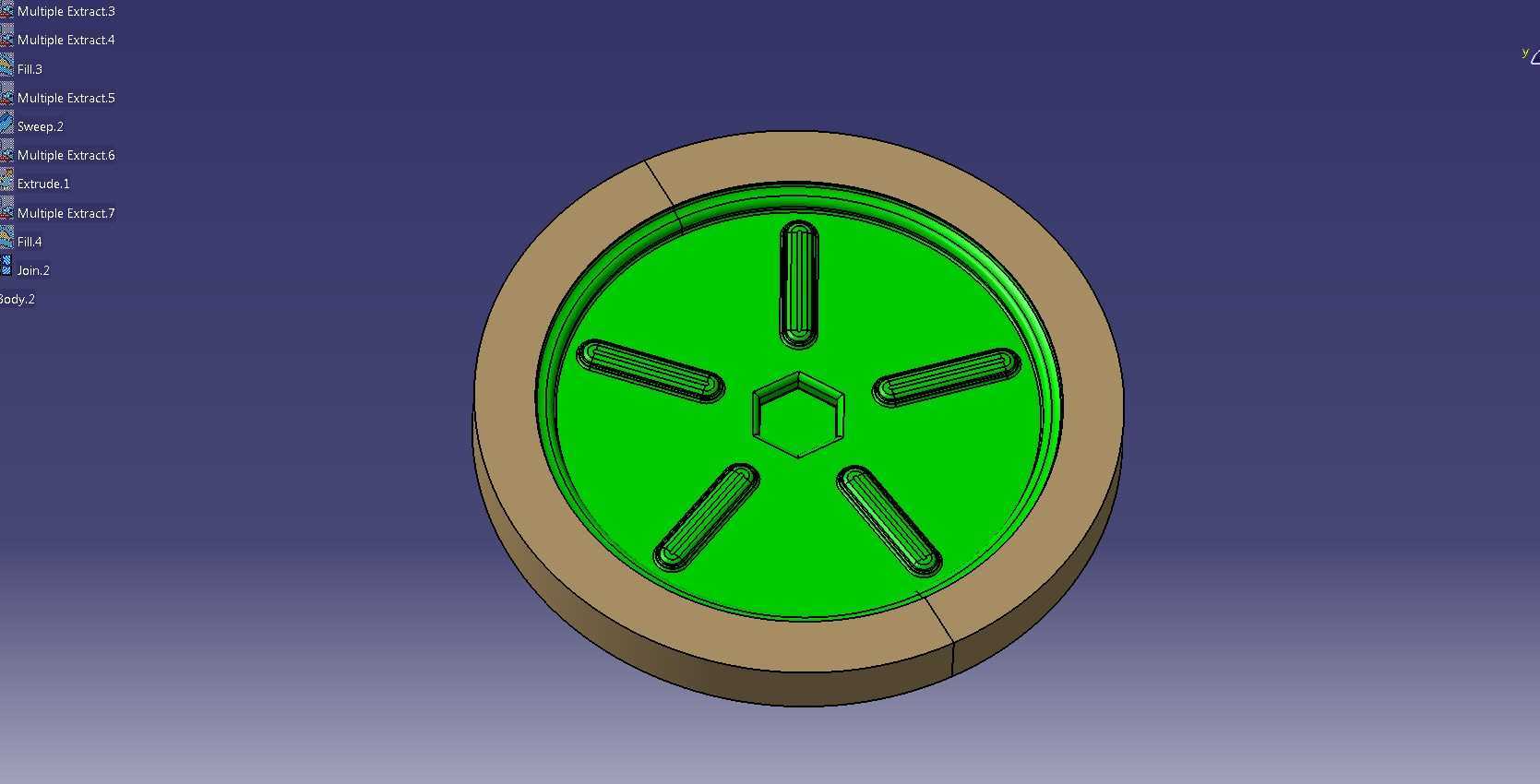

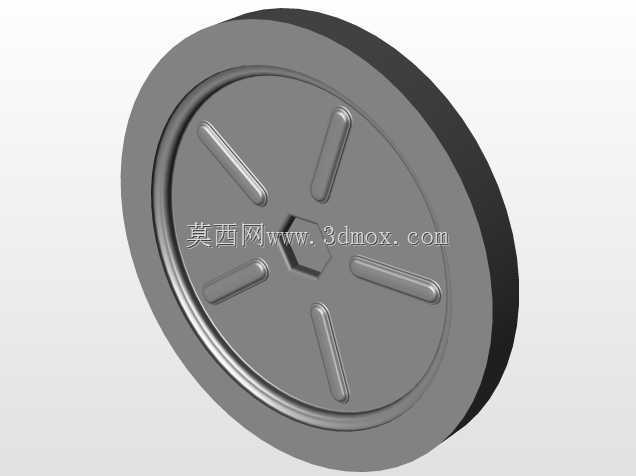

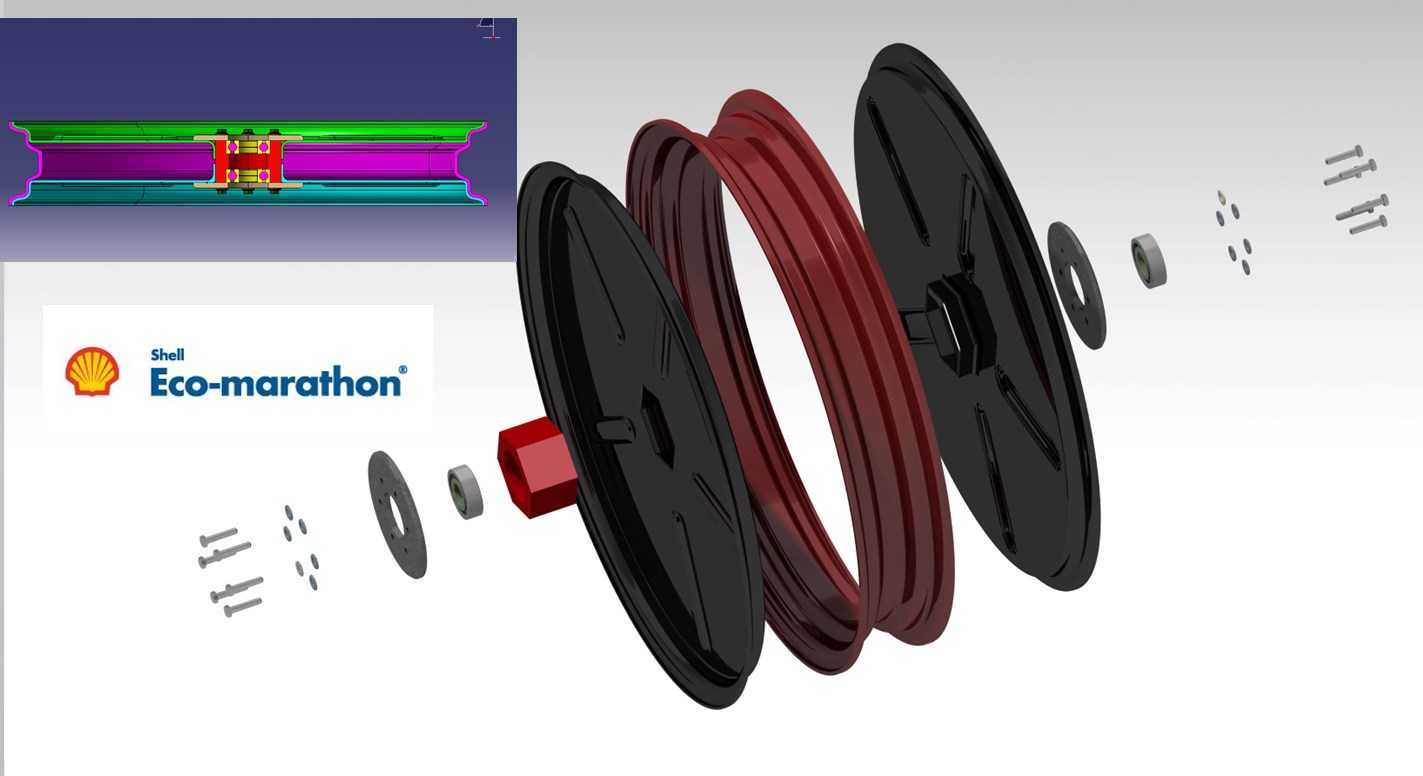

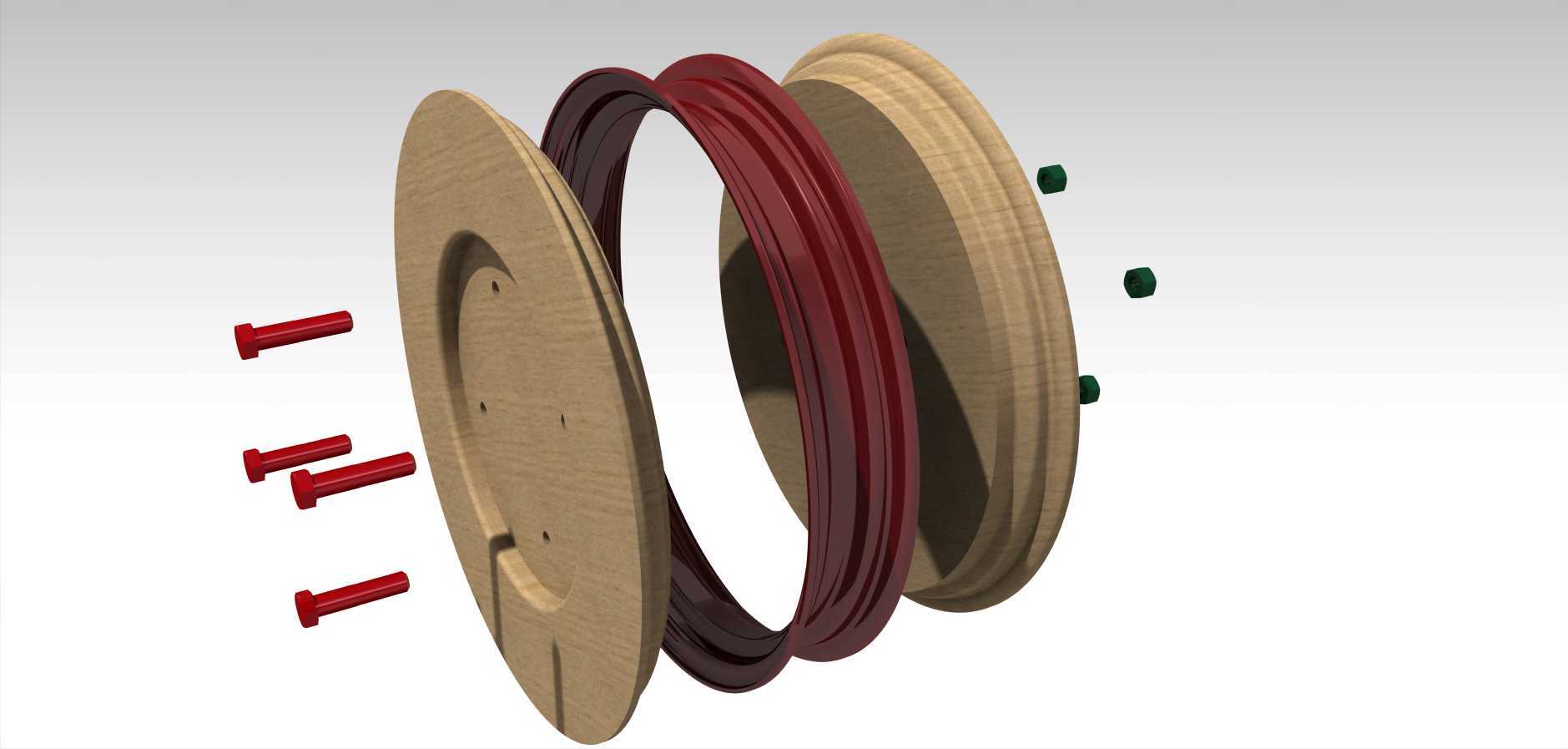

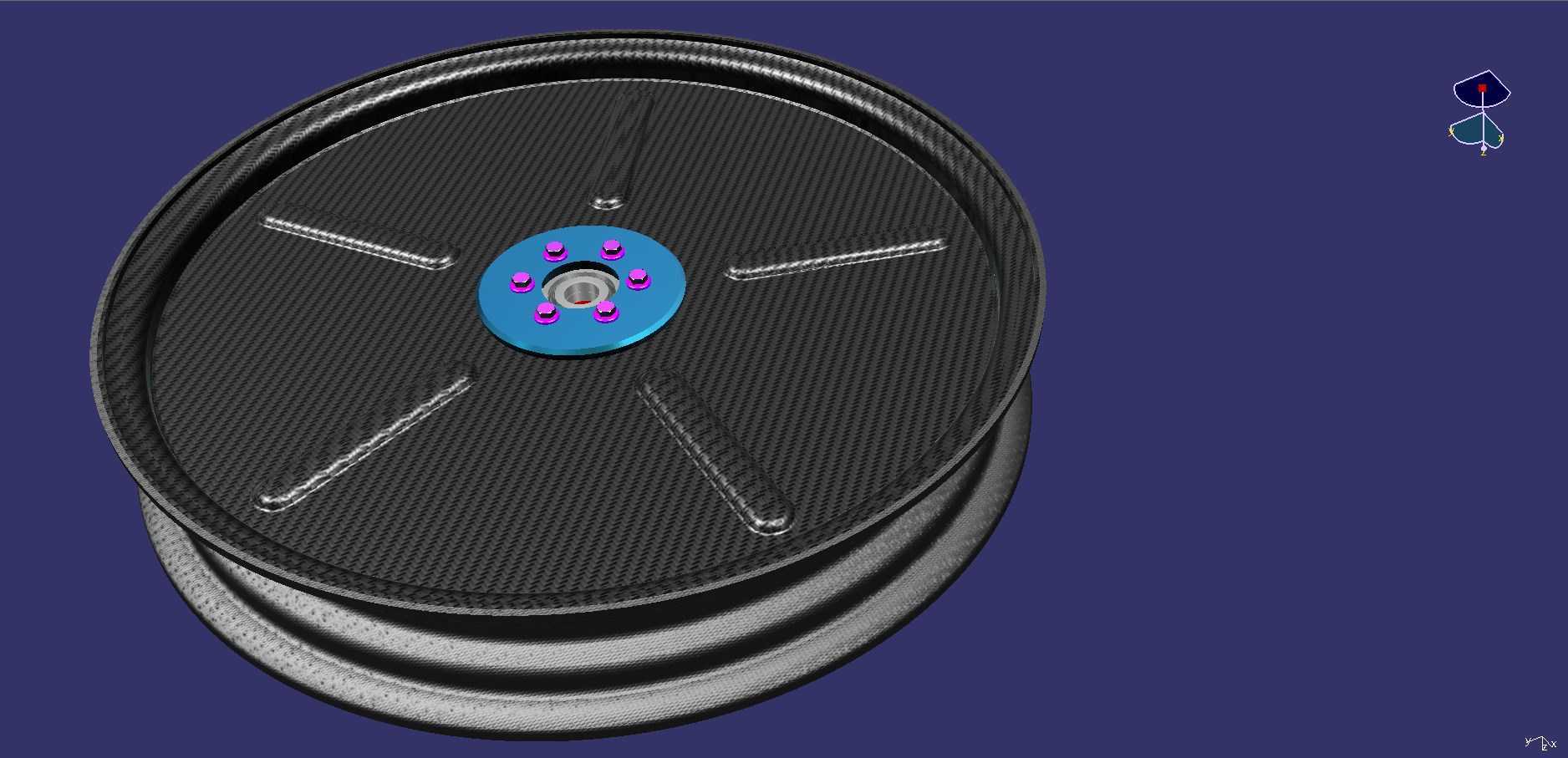

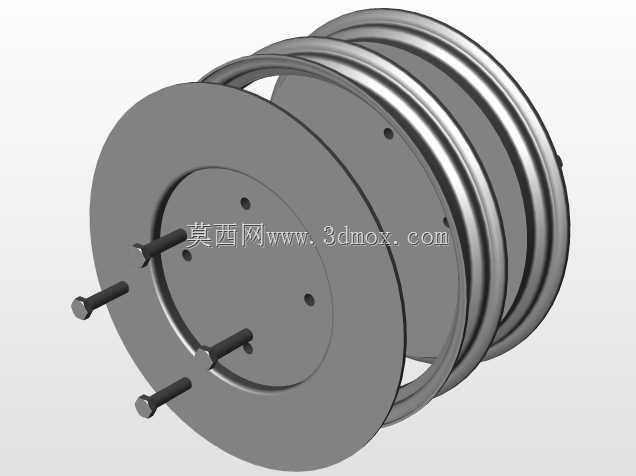

这套轮组结构面向壳牌汽车环保马拉松类低能耗赛事场景开发，核心服务于极致轻量化诉求下的赛车行走系统需求，区别于民用车辆轮组的设计逻辑，整套结构从材料选型到装配逻辑都围绕降低滚动阻力、削减簧下质量做定向优化。从拆解结构来看，轮组采用分体式装配方案，两侧为成型碳纤维轮辐盖板，中间嵌套多圈层叠的碳纤维轮辋主体，轮辋的截面轮廓做了窄幅高纵深设计，匹配低滚阻专用赛事轮胎的安装尺寸，轮辋与轮辐的贴合面做了定位止口设计，避免装配后出现同轴度偏差导致的行驶动平衡问题。中心连接部位采用金属嵌件结构，直接与轮轴的花键配合段对接，金属嵌件与碳纤维主体之间通过结构胶加周向定位销的方式固定，避免大扭矩传递过程中碳纤维层间出现剥离失效。整套轮组的安装边界完全匹配赛事专用的窄轮距车架设定，轴向总宽度控制在适配16英寸低滚阻轮胎的范围内，中心安装孔的定位基准与轮轴的同轴度公差控制在0.02mm以内，避免高速行驶过程中出现轮组偏摆。设计过程中优先考虑了装配与维护的便捷性，所有连接紧固件都采用标准内六角规格，轮组拆解后可单独更换受损的轮辋或轮辐部件，不需要整体报废轮组，适配赛事场景下快速维修的需求。轮辐表面做了封闭盘面设计，一方面可以降低行驶过程中的轮组气动阻力，另一方面可以对内部的轮辋连接结构形成防护，避免赛道上的碎石、杂物卷入轮组内部造成卡滞。碳纤维铺层设计上，轮辋部位采用环向铺层为主的铺层方案，承受轮胎充气压力与行驶过程中的径向载荷，轮辐部位采用多向交错铺层，承受转向、加减速过程中的侧向与扭矩载荷，不同铺层区域的厚度根据载荷仿真结果做梯度变化，在保证结构强度满足赛事工况要求的前提下，尽可能削减非必要的材料厚度。轮组与轮轴的连接端面做了防滑纹理处理，锁紧螺母按照赛事要求的扭矩值锁紧后，可避免急加减速过程中轮组出现相对转动。整套结构没有多余的装饰性设计，所有外形特征都服务于功能需求，轮辋的边缘做了小尺寸圆角过渡，避免轮胎安装过程中割伤胎圈，两侧轮辐的外表面与轮辋外边缘保持齐平，减少行驶过程中的气流紊流。
