多环万向支架式机械陀螺仪结构

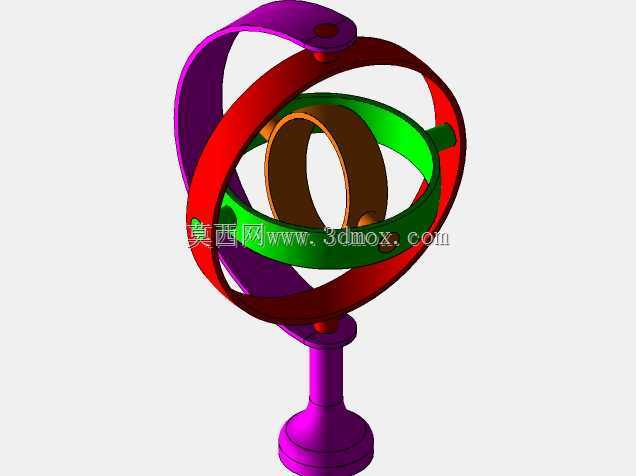

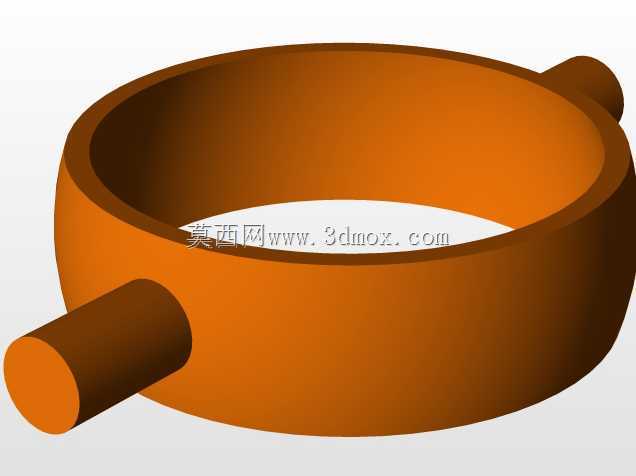

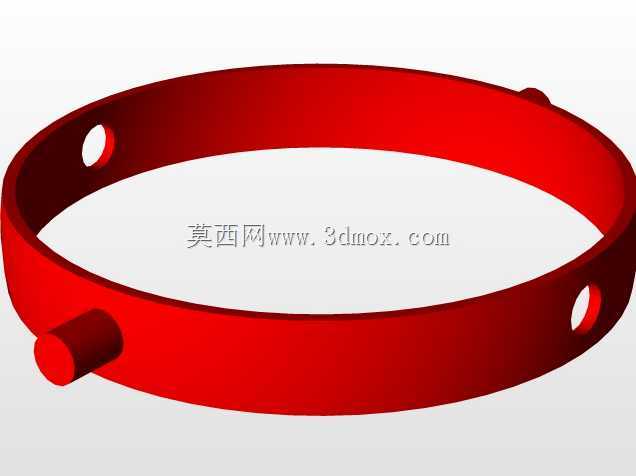

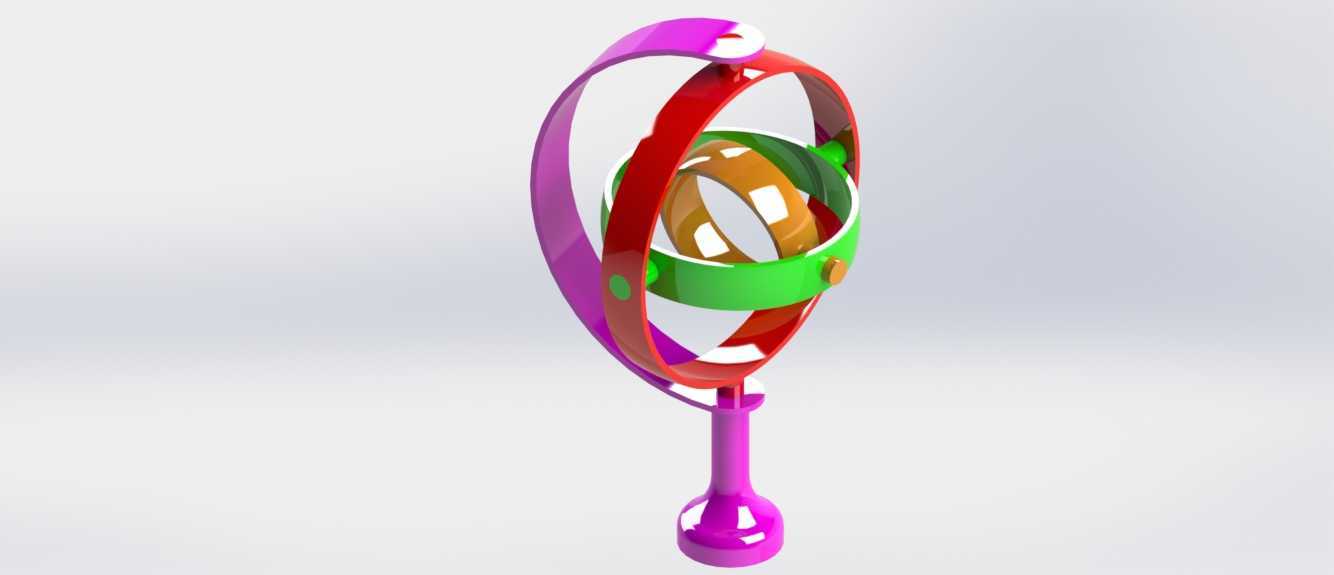

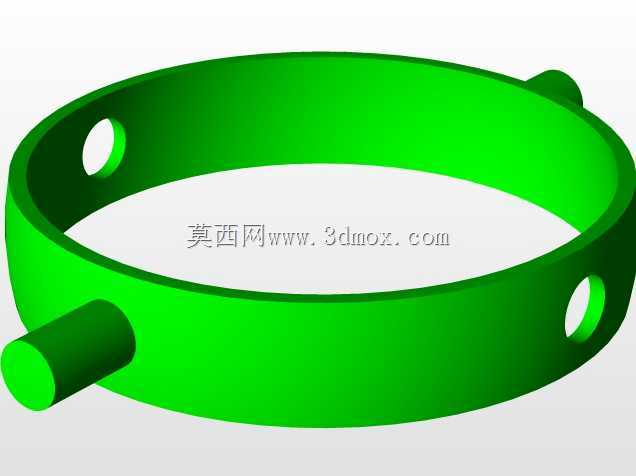

这款多环万向支架式机械陀螺仪，核心依托角动量守恒原理实现转轴方向的稳定保持，在惯性导航、姿态检测类设备中有着不可替代的应用场景，从早期的航海舰船罗经、航空飞行姿态仪，到部分精密设备的姿态校准模块，都能见到这类结构的实际应用。从结构设计逻辑来看，整套机构采用多层嵌套的环形转动副设计，最内侧为高速旋转的转子轮，外部依次嵌套三层可独立转动的环形支架，每层支架之间通过精密销轴实现铰接，相邻环的转动轴线互相垂直，最外层支架与底部的手持立柱连接固定，这种设计可以让内层转子的旋转轴在空间内任意调整角度，不受外层支架倾斜、转动的干扰，只要转子保持额定转速，其转轴指向就会维持初始设定的方向，不会随外部载体的姿态变化发生偏移。在实际功能实现上，各环形支架的铰接位置预留了合理的转动间隙，既保证转动过程无卡滞，也避免间隙过大导致的指向精度偏差，转子部分做了对称式的轮状结构设计，重心严格落在旋转轴线上，保证高速旋转时的动平衡性能，减少转动过程中的振动损耗，延长转子的惯性保持时长。从安装边界来看，底部立柱为手持或固定安装的基准接口，整体结构的外轮廓最大直径由最外层紫色环的尺寸决定，安装时需要预留足够的空间保证三层环体可以自由转动，不会与周边结构发生干涉，立柱底部可根据实际使用场景加装固定法兰或者手持握柄，适配不同的安装需求。在设计过程中，各环体的壁厚做了均匀化处理，在保证结构刚度的前提下尽可能降低自身重量，减少非转动部件的惯量对转子指向稳定性的影响，铰接销轴的位置做了同轴度公差约束，保证各环的转动轴线始终保持垂直相交于转子的重心点，避免出现附加力矩导致转轴漂移。这类机械结构除了用于专业的惯性测量场景，也常作为物理教学演示器具，直观展示角动量守恒的物理特性，帮助理解刚体转动的相关力学规律，在结构设计层面，这类多自由度铰接嵌套的结构思路，也常被借鉴到多向转动接头、万向稳定平台类产品的设计中，通过多层正交转动副的组合，实现末端部件的空间姿态自由调整同时保持基准稳定。
