燃油调节控制单元机械结构设计

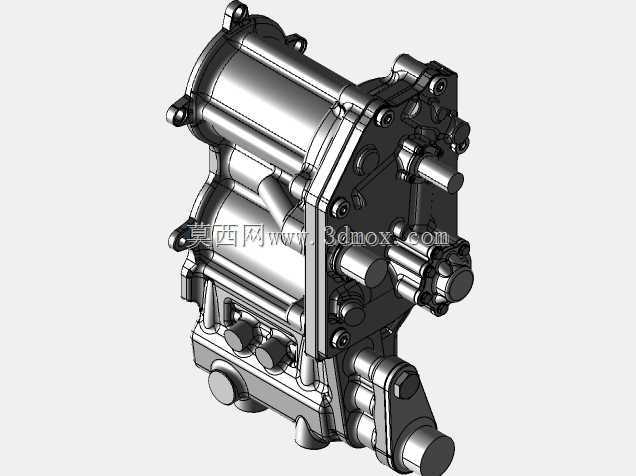

该结构为动力系统配套的燃油调节控制单元，主要应用在中小排量内燃动力配套场景，覆盖乘用车辆、小型工程动力设备、农用机械动力单元的燃油供给调控环节，核心作用是根据动力运行工况实时调整燃油供给量与供给压力，匹配不同负载、转速下的空燃比需求，保障动力输出的稳定性与燃油经济性。从结构设计逻辑来看，整体采用集成式压铸壳体作为承载主体，将阀芯调控组件、传动联动机构、油路接口、安装固定座全部整合在单一壳体内，减少外部管路连接点，降低油路泄漏风险，同时压缩整体安装占用空间，适配动力舱紧凑的布置要求。壳体外侧分布的多组凸台安装孔，对应动力舱内的固定支架安装位，孔位公差按照IT7级精度设计，保障装配后单元的位置度，避免运行过程中因振动产生连接松动。侧面伸出的多组轴类接头，分别对应燃油输入、输出油路以及控制信号联动接口，接口处设计有密封槽结构，可适配O型圈或金属密封垫安装，满足不同压力等级下的密封要求。内部流道采用等径渐变设计，减少燃油流动过程中的阻力损失，流道转角处做圆弧过渡处理，避免燃油内杂质在转角处沉积造成堵塞。传动联动部分采用多组凸轮与拨叉结构配合，将外部控制动作转化为阀芯的线性位移，调控过程中传动间隙控制在0.1mm以内，保障调控响应的灵敏度，避免出现供油滞后或调节过量的问题。壳体外部的加强筋结构沿着受力方向分布，既提升壳体的整体刚性，抵御动力运行过程中的持续振动冲击，也能辅助散热，带走燃油流动与机构动作产生的热量，避免单元内部温度过高影响燃油状态。安装边界方面，整体轮廓按照动力舱预留空间做适配设计，各外接接口的朝向与周边管路走向匹配，安装后不会与周边进气管路、线束、其他附属部件产生运动干涉，维护时可直接在舱内完成拆装，无需拆解周边大部件，降低后期维保的操作难度。
