法兰式圆形端盖机械零部件结构设计

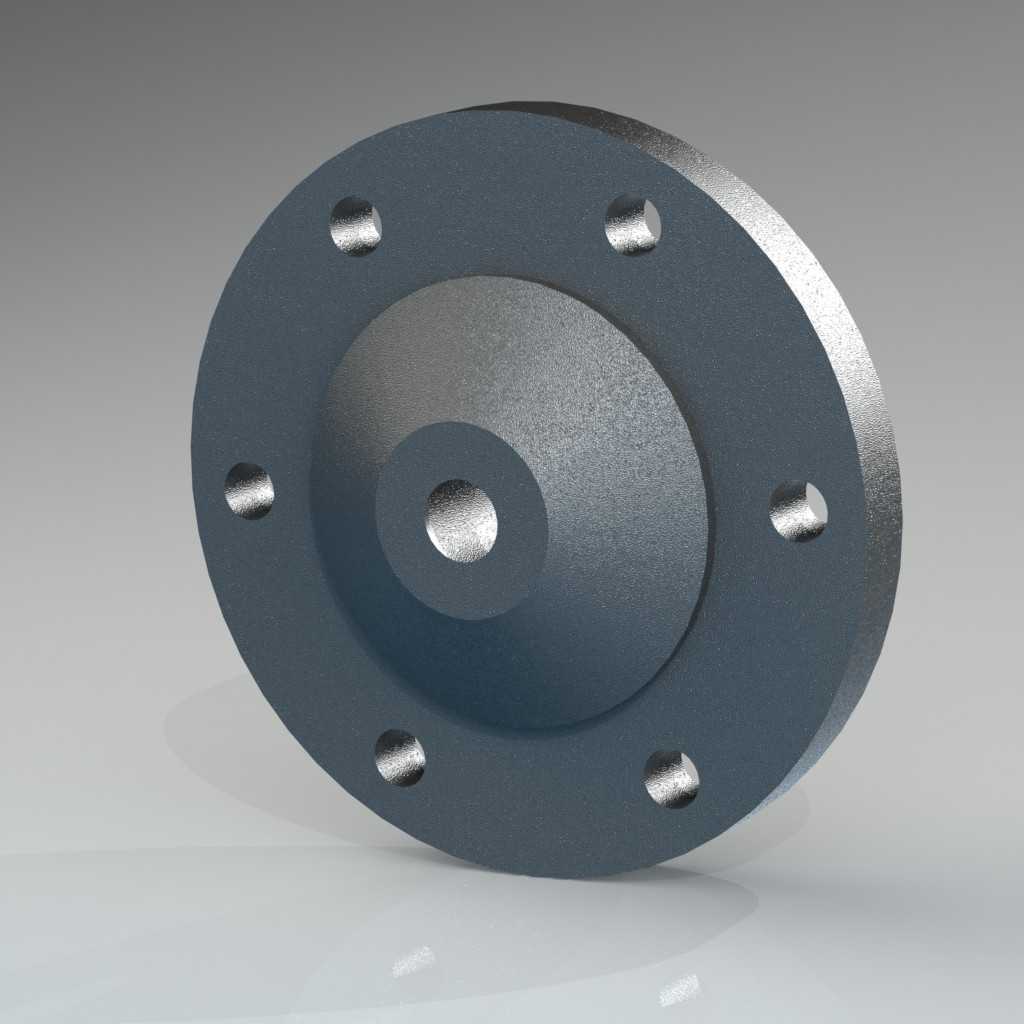

这类带法兰安装边的圆形端盖，在回转类动力设备、流体输送管路、传动箱体的端部密封场景中应用十分广泛，小到小型伺服电机的后端防护盖，大到减速机输出轴端的密封压盖、液压阀组的端部封堵件，都能见到同结构的设计身影。从实际使用场景来看，该类端盖核心承担两大功能，一是对腔体内部的传动部件、润滑介质、液压油液形成可靠封堵，避免介质泄漏同时阻挡外部粉尘、水汽、切削杂质进入腔体内部，破坏内部轴承、齿轮等精密配合件的运行环境；二是通过法兰边的安装孔位，实现与设备壳体的精准定位固定，部分带中心通孔的同结构端盖，还可作为输出轴的支撑座载体，内嵌轴承、油封等标准件，为轴系提供径向支撑与动密封配合面。

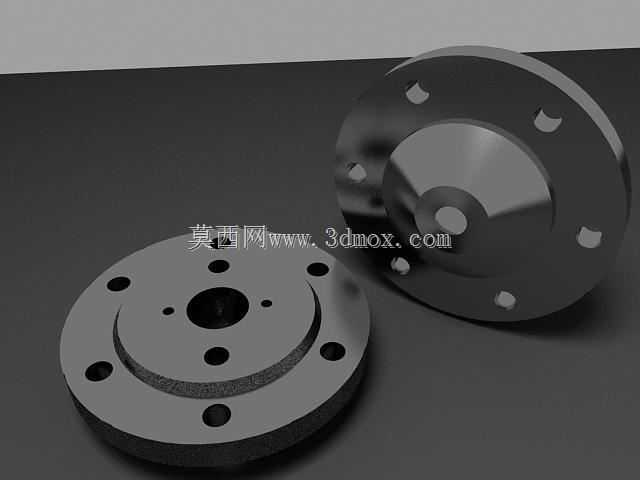

设计这类端盖时，首先要匹配安装边界的尺寸约束，法兰外圆尺寸需要贴合设备壳体的安装止口，避免突出壳体干涉外部管线或相邻部件，端盖本体的厚度需要根据腔体内部压力计算，低压润滑场景下厚度可适当减薄，中高压液压或气动场景则需要加厚本体并增设密封槽结构。法兰边上的安装孔采用均匀圆周排布，孔位数量根据端盖直径调整，小直径端盖多采用6孔均匀分布，大直径端盖可增加至8孔甚至12孔，保证螺栓锁紧时受力均匀，避免端盖受压变形导致密封失效。端盖朝向腔体的一侧，通常会设计与壳体止口配合的定位凸台，凸台与止口采用小间隙配合，装配时可快速定位，同时抵消部分螺栓锁紧时的剪切力，避免螺栓承受横向载荷。

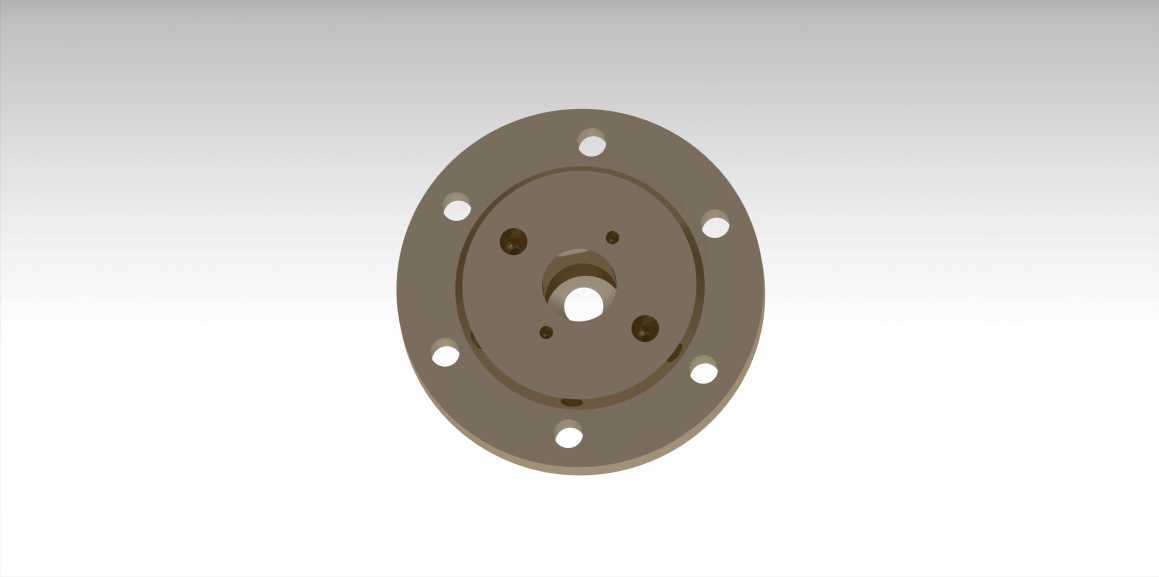

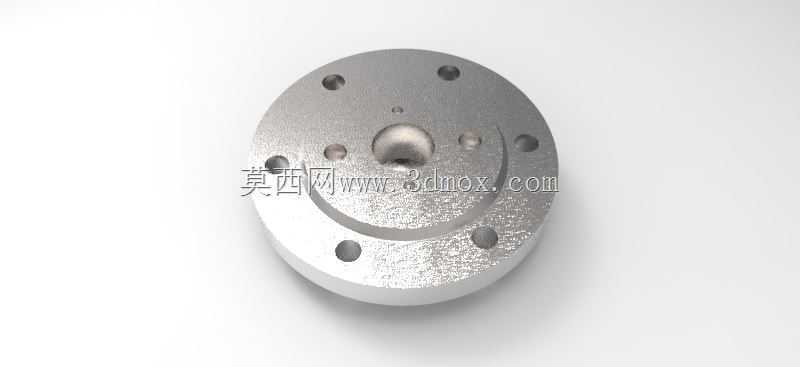

中心区域的结构设计需要匹配对应的功能需求，若作为盲端封堵盖，中心区域为实心结构，可在内侧增设加强筋提升本体刚性，减少受压形变；若作为轴伸端盖，中心通孔的尺寸需要匹配所选油封、轴承的外径公差，通孔外侧可设计防尘槽，加装防尘圈阻挡外部粗颗粒杂质。部分需要调整内部间隙的端盖，还会在端面设计调整螺钉孔位，用于装配时调整轴承预紧力，这类结构在减速机、机床主轴端盖中十分常见。

实际选型建模时，需要重点核对安装孔的节圆直径、孔的直径与数量、止口凸台的外径与深度、中心配合孔的尺寸公差，这些尺寸直接决定端盖能否顺利装配。法兰端面的平面度也有明确要求，密封面的平面度公差需要控制在0.05mm以内，避免装配后出现缝隙导致泄漏，若采用纸垫、O型圈作为密封件，还需要在端盖对应位置加工适配的密封槽，槽的深度、宽度需要匹配密封件的压缩量要求，保证密封件压缩率在合理区间，既不会因压缩量过大导致密封件永久变形失效，也不会因压缩量不足出现泄漏。
