六轴工业机械臂结构设计方案

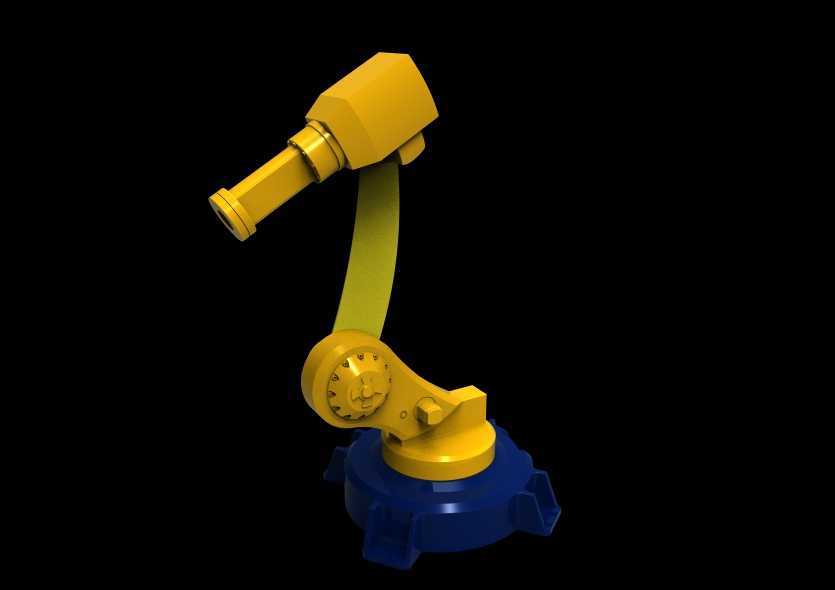

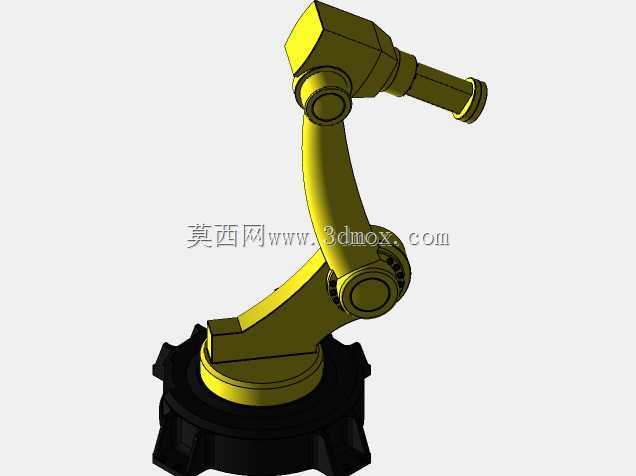

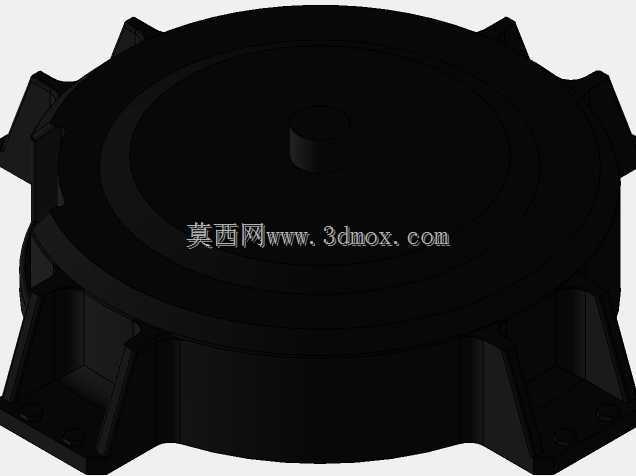

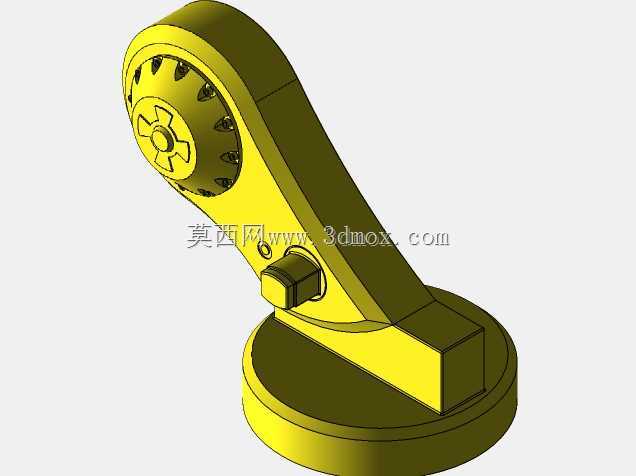

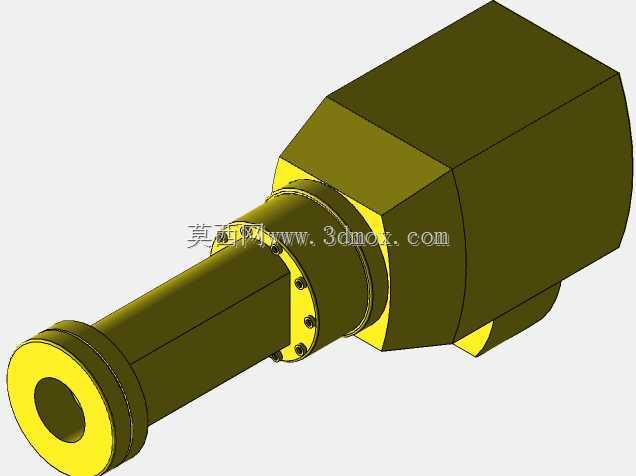

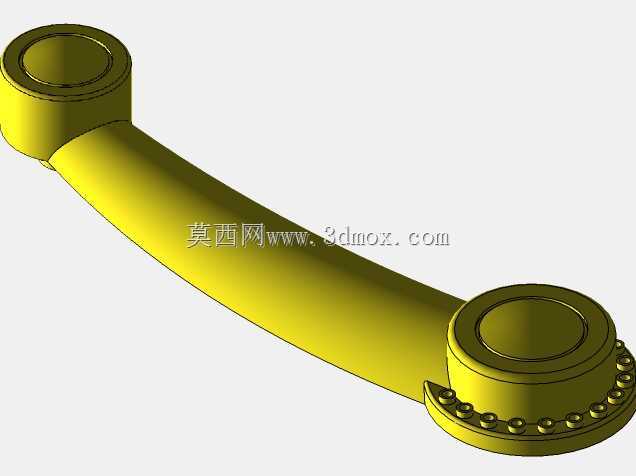

这款关节式工业机械臂的结构设计，核心围绕中负载搬运、上下料场景的实际作业需求展开，在关节传动布局上做了针对性的结构优化。从实际产线适配角度看，这类臂型常被布置在机床加工单元旁完成工件上下料，或是在装配工位完成零部件的精准移载，也可适配焊接、喷涂等末端工具更换后的扩展作业场景，覆盖3C制造、汽车零部件加工、通用五金生产等多个领域的工位需求。设计阶段优先考虑了关节回转的空间避让逻辑，大臂采用内藏式传动走线结构，避免作业过程中线缆与周边工装、工件发生剐蹭，底座的安装法兰预留了标准的螺栓固定孔位，可直接适配市面常见的设备安装基座，无需额外做转接板的二次加工。臂体的关节连接部位采用了一体化铸造的壳体结构，在保证结构刚性的前提下尽可能削减了非受力区域的材料厚度，平衡臂体自重与负载能力的矛盾，末端法兰的连接尺寸遵循通用工业接口标准，可快速适配夹爪、焊枪、吸盘等不同类型的末端执行器，不需要额外定制转接结构。各关节的回转角度范围在建模阶段就做了限位结构的预留，避免实际运行中出现关节过转碰撞的问题，腰部回转支撑采用大直径交叉滚子轴承的安装位设计，可承受作业过程中产生的倾覆力矩，保证高速启停状态下的臂体稳定性。大臂与小臂的长度比例经过反复校核，在常规安装高度下，作业半径可覆盖常见的工位布局范围，既不会因为臂展过长导致末端刚性不足，也不会因为臂展过短无法覆盖相邻工位的作业范围。底座的线缆出口设置在侧面偏下位置，适配现场地埋走线或是侧边线槽的布线需求，避免走线干涉底座的固定安装。整个臂体的外形做了圆弧过渡处理，减少作业过程中棱角对操作人员的磕碰风险，同时也能减少车间粉尘、切削液在臂体表面的积存，降低日常清洁维护的工作量。各关节的驱动单元安装位做了同轴度定位结构设计，装配时可快速完成电机、减速器的对位，减少装配调试阶段的校准工作量，也能降低长期运行后传动部件的偏磨风险。
