钻井衬套轴加工用立式钻模夹具结构

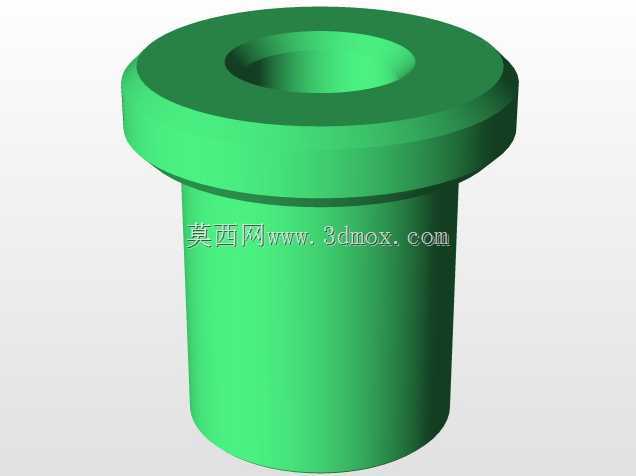

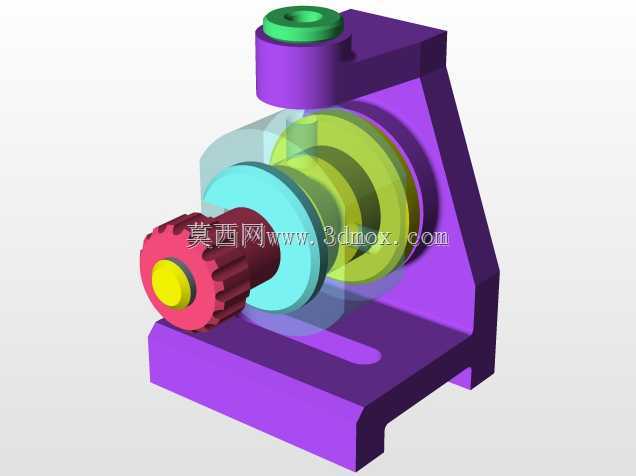

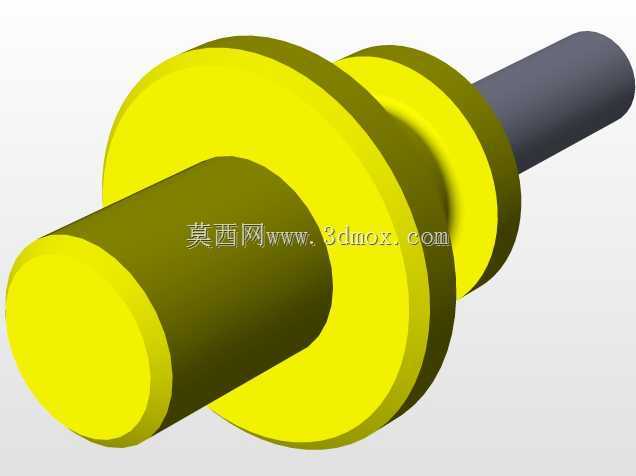

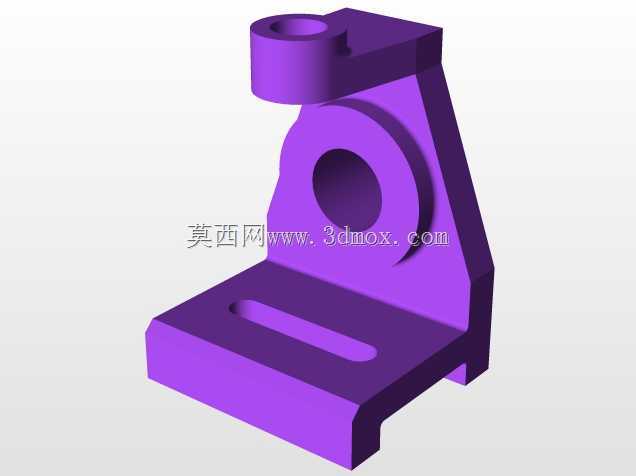

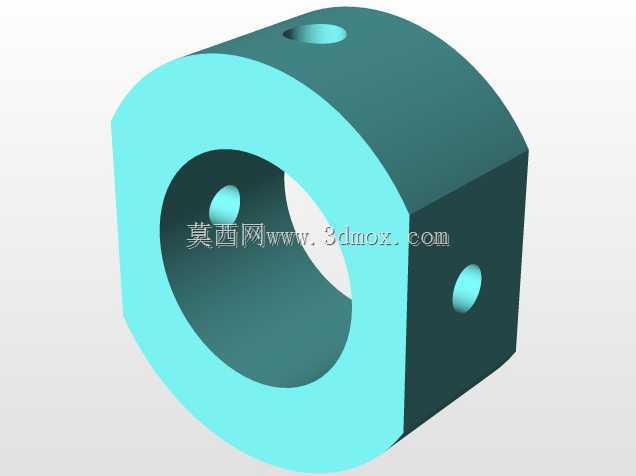

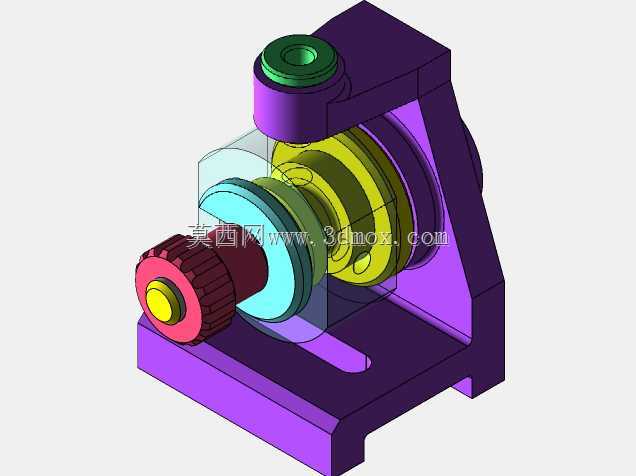

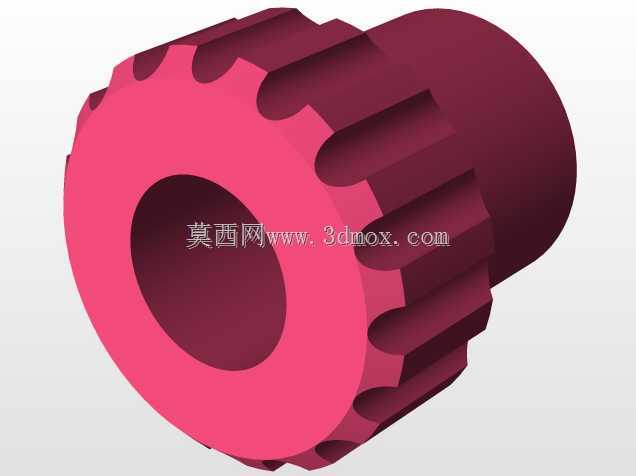

这套钻模主要面向石油钻采部件的小批量钻削工序场景，针对钻井衬套、钻轴类带同轴台阶特征的工件做钻孔定位，配套小型液压油缸作为夹紧动力源，替代传统手动压板装夹的作业模式，能有效降低划线找正的辅助工时，稳定控制孔位的同轴度与位置度公差。从结构布局来看，整体采用L型弯板作为承载基体，底部开设长条形安装槽，可适配不同规格的钻床工作台T型槽间距，安装时通过T型螺栓锁紧即可完成固定，无需额外制作过渡连接垫板，基体的垂直立板与水平底座采用一体化筋板补强，能承受钻削过程中的轴向进给力与径向切削振动，避免长期受力出现基准面变形偏移。定位结构采用分层同轴设计，工件装入后由端面与外圆做双重定位基准，顶部设置快换钻套导向单元，钻套与钻模板之间采用间隙配合，可根据不同钻孔直径快速更换对应规格的钻套，无需拆卸整个钻模主体，适配同一工件上不同孔径的钻削需求。夹紧单元布置在工件轴向侧方，油缸的活塞杆前端连接带滚花的压头，压头端面做防滑纹理处理，夹紧时压力沿工件轴向传递，不会造成工件径向变形，压头与活塞杆之间设置浮动连接结构，可自动补偿工件端面的微小形位误差，保证夹紧力均匀分布在工件定位端面上，避免装夹变形导致的孔位超差。设计过程中优先考虑排屑空间，钻套下方预留足够的切屑掉落通道，钻模基体上未设置多余的遮挡结构，钻削产生的带状切屑可直接落入钻床排屑槽，不会堆积在定位面内影响后续工件的装夹定位精度。操作侧的夹紧压头做了可视化对位设计，操作人员装件时可直观观察工件是否贴合定位端面，无需反复用塞尺检查贴合间隙，单件装夹耗时可控制在十秒以内，适配中小批量零部件的钻削加工节拍。各活动配合面均预留了润滑注油通道，日常维护时可直接向配合间隙内注入润滑油，无需拆解结构即可完成保养，延长钻模的实际使用寿命。
