适配90毫米EDF的推力矢量火箭结构设计

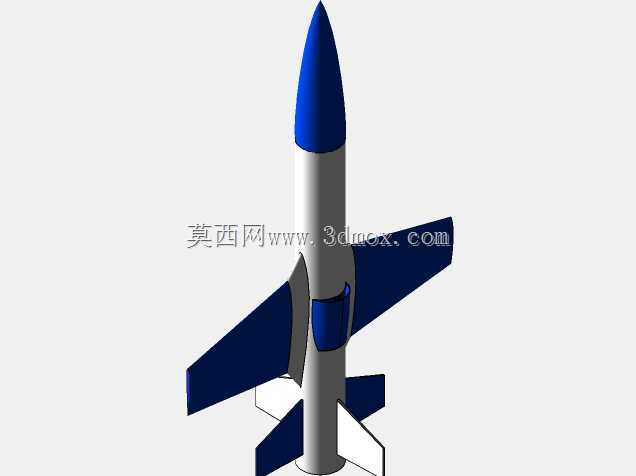

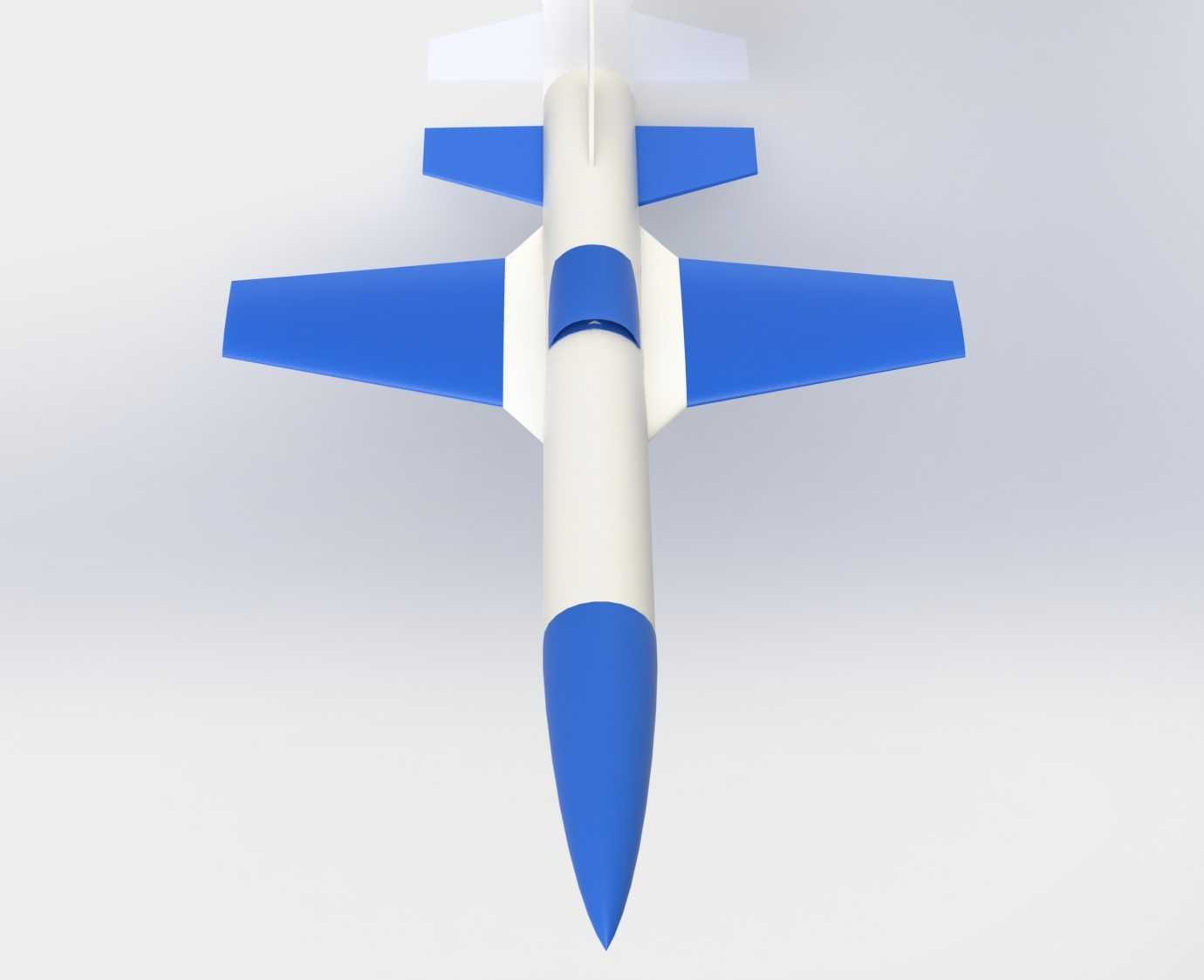

这款适配90毫米EDF的推力矢量火箭，主要面向航模试验、小型喷气动力验证场景使用，可作为高校航空航天专业小型喷气动力试验载体，也可适配航模爱好者的喷气式航飞平台改装需求。设计阶段优先考虑了动力单元的安装兼容性，弹体主舱段内径严格匹配90毫米EDF的安装边界，舱段内壁预留了3毫米的安装余量，可兼容市面上主流同规格电动涵道风扇的固定孔位，无需额外打孔改装即可完成动力单元的快速装配。弹体头部采用锥形整流设计，锥度经过多轮气动模拟调整，可在0.8马赫以内的亚音速飞行状态下有效降低头部激波阻力，头锥与主舱段采用卡扣式连接结构，拆卸后可快速调整头部配重块位置，适配不同推力规格的EDF单元，保证整机重心落在弹体长度32%的最优区间内。弹翼采用切尖三角翼布局，四片主翼沿弹体周向90度均匀分布，翼根处设置有1.5毫米的安装定位凸台，与弹体表面的定位槽过盈配合，粘接后可保证翼面安装角误差控制在0.2度以内，避免飞行过程中产生附加滚转力矩。尾段集成了推力矢量偏转结构，偏转舵面与EDF喷口的间隙控制在1毫米，可实现上下左右各15度的喷流方向调整，配合尾翼的安定面结构，可完成大迎角机动、低速可控飞行等常规无矢量火箭无法实现的飞行动作。尾翼同样采用四片对称布局，翼展小于主翼尺寸，在保证航向安定性的同时，避免对矢量喷流产生过度干扰。弹体整体采用分段式舱段设计，从头锥到主设备舱、动力舱、尾喷段依次通过止口定位，相邻舱段的同轴度公差控制在0.1毫米，装配后整体直线度误差不超过0.3毫米，可有效降低飞行过程中的结构振动。设备舱预留了20毫米直径的走线通道，可容纳电调、接收机、电池供电线的布设，舱壁预留了2毫米厚的减震层安装空间，可粘贴EVA减震棉降低动力单元振动对飞控传感器的干扰。设计过程中针对推力矢量舵机的安装位置做了重心配平优化，舵机安装座位于动力舱后端，靠近整机重心位置，舵机工作产生的振动不会对整机平衡产生明显影响。整机所有外露棱边均做了R0.5的圆角处理，既降低了飞行过程中的空气摩擦阻力，也可避免装配调试过程中锐边划伤操作人员。
