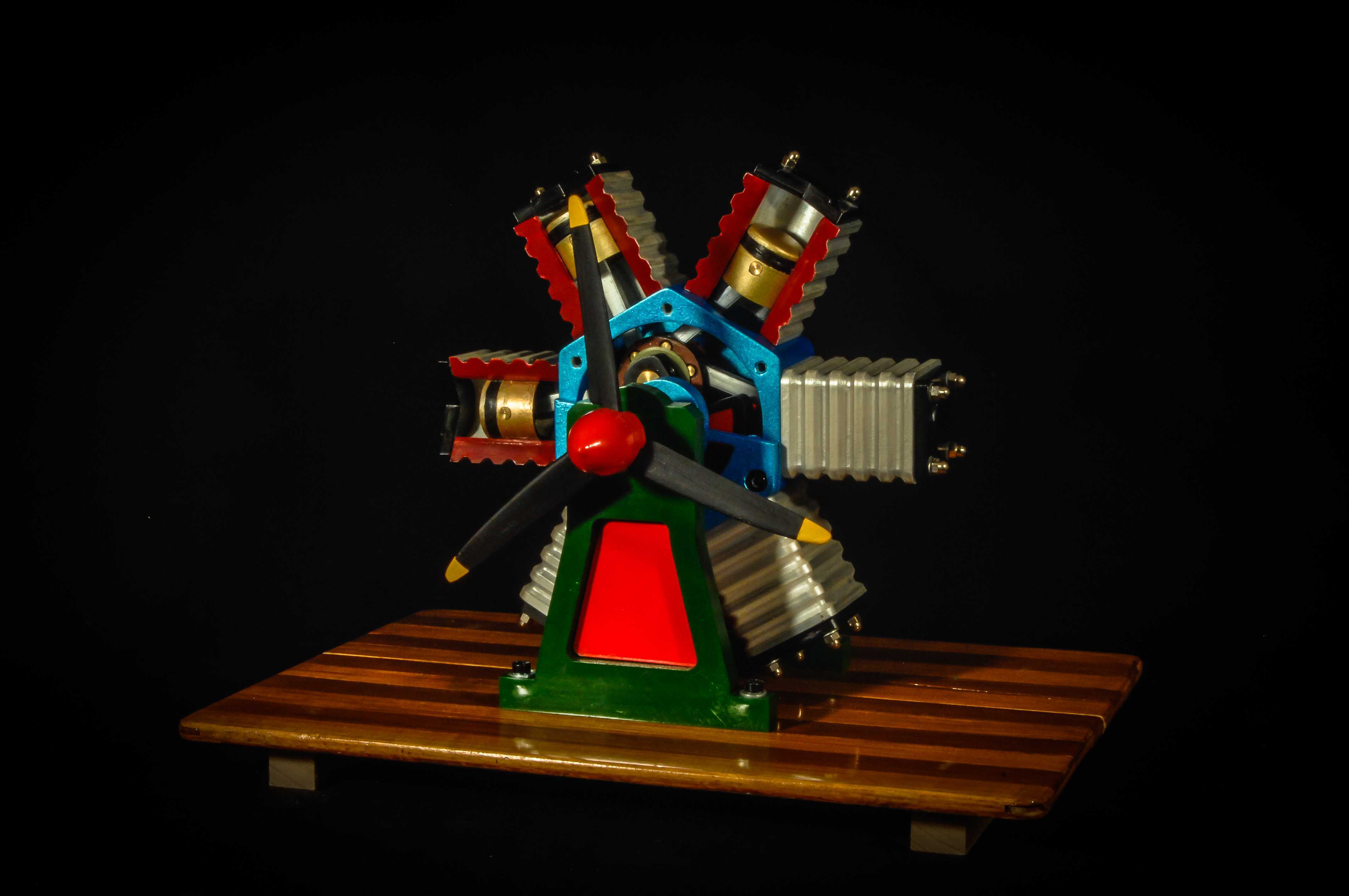

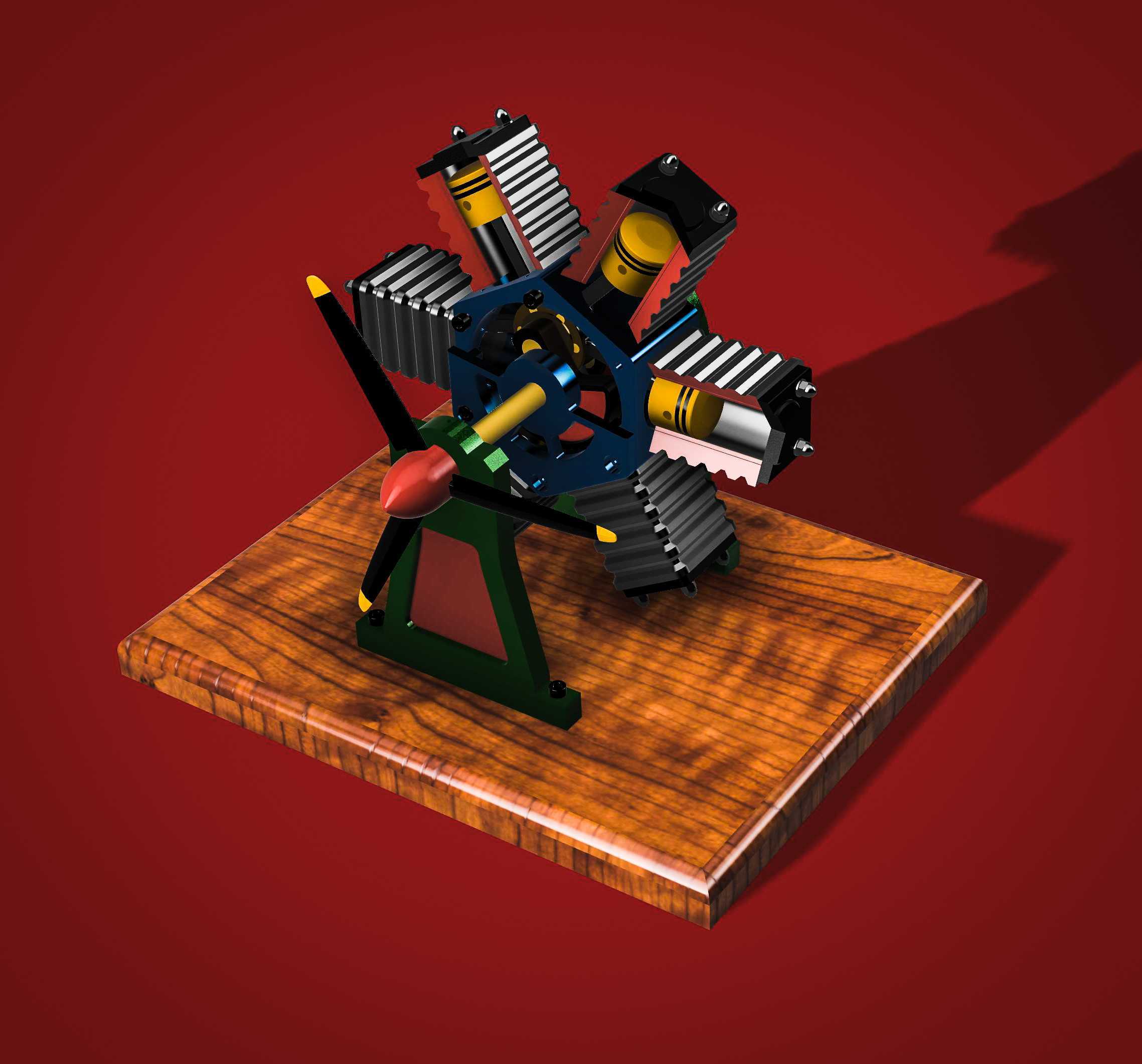

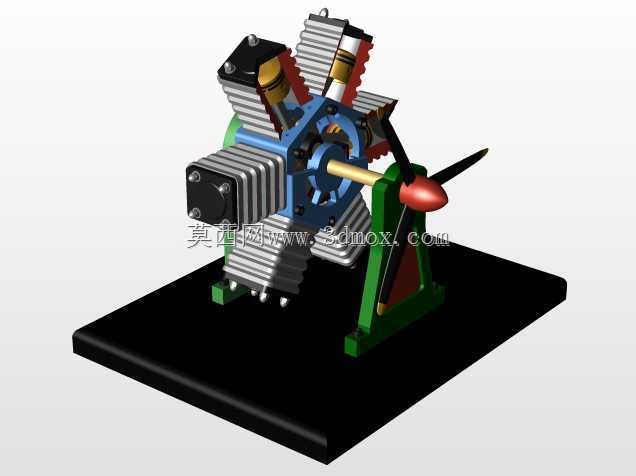

六缸星型航空活塞发动机结构展示模型

该结构为六缸径向排布的星型活塞动力装置，这类动力构型早年广泛应用于轻型通航飞机、航空运动载具以及小型螺旋桨飞行器上，相比直列、V型缸体布局，星型结构能在更紧凑的径向空间内布置更多做功缸体，单圈曲轴转动即可完成多缸依次做功，动力输出的平顺性更优，同时整套动力单元的轴向长度更短，适配前置螺旋桨的安装布局，能大幅缩减飞行器机头段的长度占比，优化整机重心分布。整套结构的核心设计围绕中心曲轴的径向动力传递展开，六个缸体以中心曲轴轴线为圆心呈等角度圆周分布，每个缸体的连杆均铰接在中心曲轴的曲柄销上，做功冲程中活塞的往复直线运动通过连杆转化为曲轴的旋转运动，前端直接连接螺旋桨安装座，可直接输出旋转扭矩驱动螺旋桨产生拉力。设计过程中需要重点考量各缸的配气相位一致性，由于六个缸体沿圆周均匀分布，各缸的点火间隔角保持均等，能避免曲轴转动过程中出现偏载力矩，减少运行过程中的振动传递；同时缸体的散热鳍片沿缸套外壁轴向排布，配合飞行过程中的迎面气流即可完成风冷散热，无需额外布置复杂的水冷管路与散热系统，降低整套动力装置的自重与结构复杂度。安装边界方面，整套动力单元通过底部的支架完成固定，支架的安装孔位匹配通用轻型飞行器的发动机架安装基准，中心曲轴的输出端轴径符合小型螺旋桨的安装配合公差，轴向预留了螺旋桨桨帽的安装空间，不会出现转动干涉；缸体的径向最大轮廓尺寸控制在合理范围内，适配多数轻型飞机的机头整流罩包覆尺寸，不会出现整流罩与缸体、散热鳍片的运动干涉。针对3D打印制作的演示场景，模型的转轴与杆类零件选用黄铜材质，兼顾结构强度与转动顺滑度，既可以作为动力结构教学的演示教具，也能直观展现星型发动机的内部做功逻辑与运动传递路径，帮助结构设计从业者理解径向多缸动力装置的布局优势与设计要点，在小型动力装置选型、航空模型动力改装等场景下也具备参考价值。
