涡轮增压器压气机端叶轮结构设计

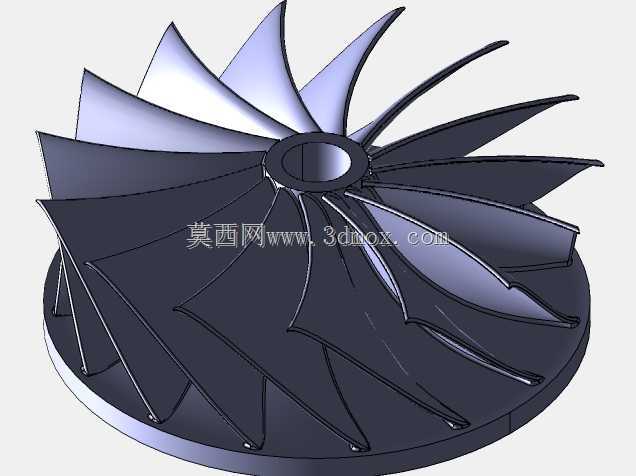

这款叶轮是涡轮增压器压气机侧的核心做功部件，日常在车用、工程机械用、船用的增压内燃机上都能见到它的身影，核心作用是对进入气缸前的新鲜空气进行预压缩，提升发动机的充气效率，让同排量的动力单元能输出更高的功率与扭矩，同时优化燃油燃烧效率，降低尾气排放中的不完全燃烧产物。从结构设计逻辑来看，这款叶轮采用长短叶片间隔排布的结构，这种设计能有效避免全叶片布局下的入口气流堵塞问题，长叶片负责主要的气流导向与做功，短叶片则可以分流相邻长叶片间的气流，抑制叶道内的气流分离，降低压气机工作时的喘振风险，拓宽压气机的高效工作区间，让增压器在发动机高低转速工况下都能保持稳定的增压效果。叶片型线采用三元流设计思路，型面从轮毂中心向外缘平滑过渡，入口处的叶片前缘做了薄化处理，能减少气流进入叶道时的冲击损失，叶片出口角经过匹配设计，可在额定转速下将气流的动能高效转化为压力能，同时控制气流流出叶轮时的紊流程度，匹配后续扩压器的流道设计。轮毂部分采用中心通孔加定位止口的结构，安装时通孔与增压器轴过盈配合，端面的止口结构与轴肩贴合，保证叶轮的同轴度，避免高速旋转时出现动平衡超差的问题，叶轮背部的轮盘结构做了等强度设计，从中心向外缘厚度逐步减薄，在保证结构强度能承受最高工作转速下离心力的前提下，尽可能降低叶轮自身的转动惯量，让增压器的响应速度更快，减少发动机急加速时的涡轮迟滞现象。安装边界方面，叶轮的外缘直径需要匹配压气机壳的流道尺寸，二者之间的间隙控制在合理范围内，间隙过大会导致压气机效率下降，间隙过小则容易在叶轮高速旋转受热膨胀时出现擦壳故障；叶片的轴向高度需要匹配压气机壳的扩压段轴向尺寸，保证气流流出叶轮后能平顺进入扩压器流道；中心安装孔的直径与配合公差需要严格匹配增压器轴的尺寸，保证高速旋转下的连接可靠性，同时叶轮的动平衡等级需要满足高速旋转部件的要求，通常会在轮盘外缘做去重处理，将不平衡量控制在允许范围内，避免增压器工作时出现异常振动，损坏轴承与密封部件。实际应用中，这类叶轮的工作转速通常可达每分钟十几万转，工作过程中需要持续承受高速气流的冲刷与离心载荷，因此设计时不仅要考虑气动性能，还要兼顾结构强度与材料的适配性，保证在高温、高转速的工作环境下长期稳定运行。
