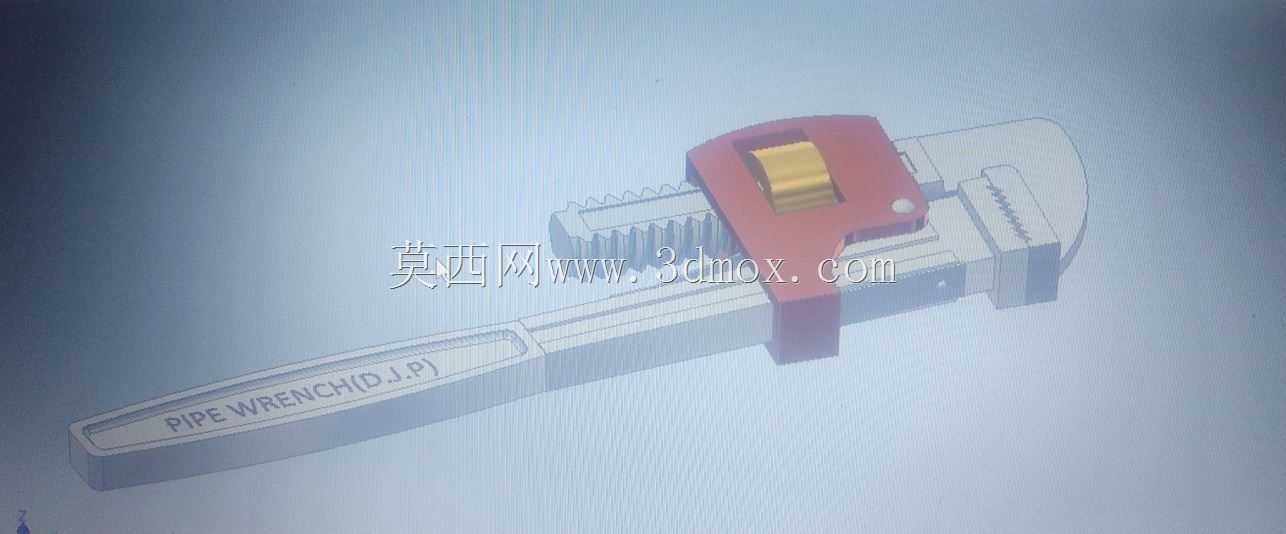

重型可调式管子钳结构三维设计

日常管道施工作业里，管子钳是管路安装、运维环节绕不开的手动夹持工具，和普通活动扳手不同，它的钳口带锯齿形咬合结构，专门针对圆形金属管材、管路连接件设计，靠钳口与工件表面的咬合力传递扭矩，不会像平口扳手那样在圆管表面打滑。做这个三维模型的时候，首先要还原的就是管子钳的核心调节结构：活动钳身和固定钳身通过齿条导轨配合，调节螺母套在固定钳身的螺杆段上，转动螺母就能带动活动钳身沿导轨平移，适配不同外径的管材夹持需求，建模时特意把齿条的齿距、齿形角度做了还原，保证调节时的行程精度和实际产品一致，不会出现虚拟装配时的卡滞、间隙过大问题。从实际使用场景出发，这类重型管钳常被用在给排水施工、燃气管道布设、工业管路检修、消防管道安装现场，作业时工人握住长手柄施加径向力，靠杠杆原理放大钳口的夹持扭矩，能轻松拧动锈蚀的管接头、厚壁镀锌管，所以建模时手柄的长度比例、截面形状都严格参照实物做了还原，手柄末端做了轻微的收窄和防滑纹理结构，避免施力时脱手。钳头部分的咬合齿做了不对称倾角设计，正向施力时齿尖会牢牢嵌入管材表面，反向受力时钳口会自动收紧，不会出现松脱，这部分的齿形角度、咬合深度都在模型里做了细节体现，方便后续做受力仿真、工装适配设计时直接调用。安装边界方面，这款管钳完全张开时的最大夹持口径对应常规2寸规格管材，闭合状态下整体轮廓尺寸适配常规工具柜的抽屉存放空间，活动钳身的导轨配合间隙控制在合理公差范围内，既保证调节顺畅，又不会出现夹持时的晃动偏移。固定钳身和手柄是一体化锻造结构，建模时保留了本体的过渡圆角、应力分散结构，避免应力集中导致的钳身断裂问题，调节螺母的外圈做了滚花结构，哪怕戴着手套作业也能轻松转动调节钳口开度。做这个模型的时候没有刻意做外观美化，所有结构都围绕实际作业需求设计，比如钳头的厚度、齿条的啮合长度，都参照行业通用的重型管钳参数设定，能直接用于工具类产品的结构改进、虚拟装配培训、施工场景模拟等用途，不管是做五金工具的结构优化，还是做施工动画的场景素材，都能直接匹配工程实际需求，不会出现和实物脱节的结构错误。
