电子接插式传感连接笔杆结构设计

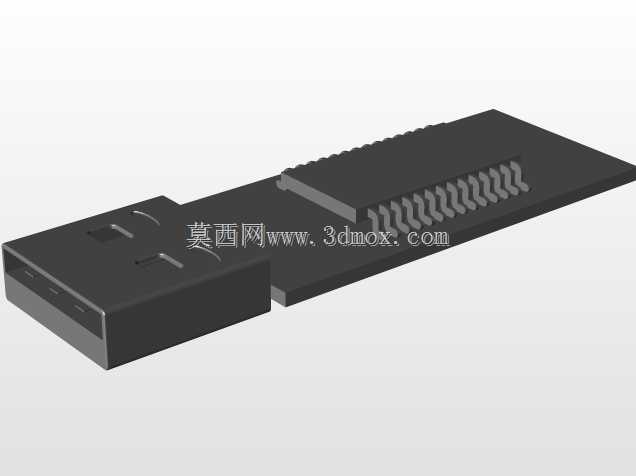

　　这款笔杆结构主要面向小型化传感检测场景设计，常见于手持检测笔、便携式数据采集终端的插接连接部位，承担传感信号传输、部件定位支撑的核心作用，在工业现场点检、实验室小型检测设备、消费电子传感配件领域都有广泛的适配空间。从实际使用需求出发，设计时优先考虑了插接过程的导向顺滑性，前端USB式插接端做了倒角过渡处理，避免反复插拔过程中出现卡滞、边缘崩缺的问题，插接端内部预留了金手指接触片的安装槽位，槽位公差控制在0.05mm范围内，保证接触片安装后不会出现偏移，确保信号传输的稳定性。杆身主体采用扁平式结构设计，一方面适配手持握持的人体工学弧度，另一方面扁平结构可以在内部排布多组信号走线，相比圆形杆身能容纳更多的传输通路，

　　满足多通道传感信号的同步传输需求。杆身中部的齿状凸起结构并非装饰设计，实际是为了增加插拔时的摩擦力，方便操作人员在戴薄劳保手套的场景下也能顺利施力完成插接动作，同时该凸起结构也可以作为安装定位的卡点，当笔杆插入配套设备外壳时，凸起部位可以和外壳内壁的卡槽配合，限制杆身的轴向窜动，避免使用过程中出现连接松动。尾部的排针连接座采用等距排布设计，针脚间距符合通用电子接插件的标准间距，不需要额外定制转接件就可以和市面常见的传感信号处理电路板直接对接，降低了整体装配的适配成本。设计过程中对安装边界做了充分校核，杆身整体宽度控制在12mm以内，厚度不超过4mm，可以嵌入多数手持检测设备的笔式外壳内，不会出现和外壳内部电池、

　　电路板等部件的空间干涉；插接端的插入深度做了限位设计，当插入到位后，插接端根部的台阶面会和对接端口的端面贴合，避免过度插入导致内部接触片变形。杆身的壁厚做了差异化设计，插接端因为需要承受反复插拔的作用力，壁厚设置为1.2mm，保证足够的结构强度，中部握持区域壁厚控制在0.8mm，在保证结构刚性的前提下尽可能降低整体重量，长时间手持使用也不会产生明显的负重感。所有的棱角位置都做了R0.3的圆角处理，既避免注塑生产过程中出现应力集中导致的部件开裂，也防止使用过程中锐边划伤操作人员。在结构配合上，杆身内部设置了两条平行的定位筋条，走线时可以将线缆顺着筋条排布，避免线缆在杆身内部晃动产生信号干扰，同时筋条也可以提升杆身的抗弯折性能，当杆身受到侧向作用力时，筋条可以分散应力，降低杆身断裂的风险。
