汽车白车身焊接定位工装夹具结构

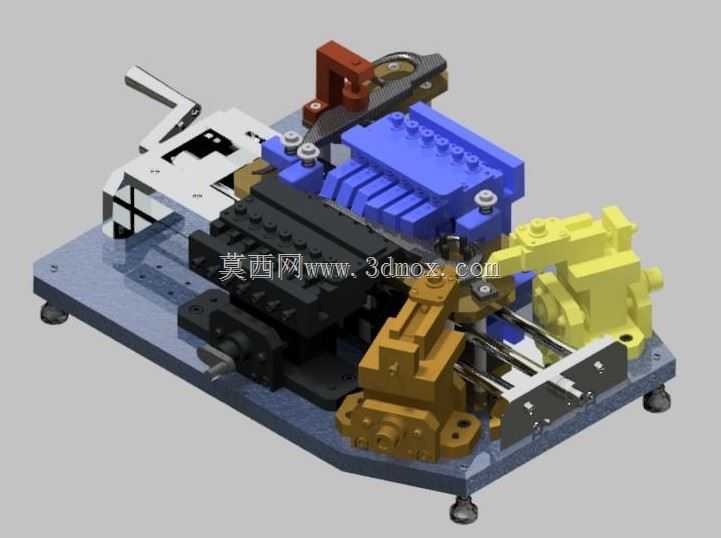

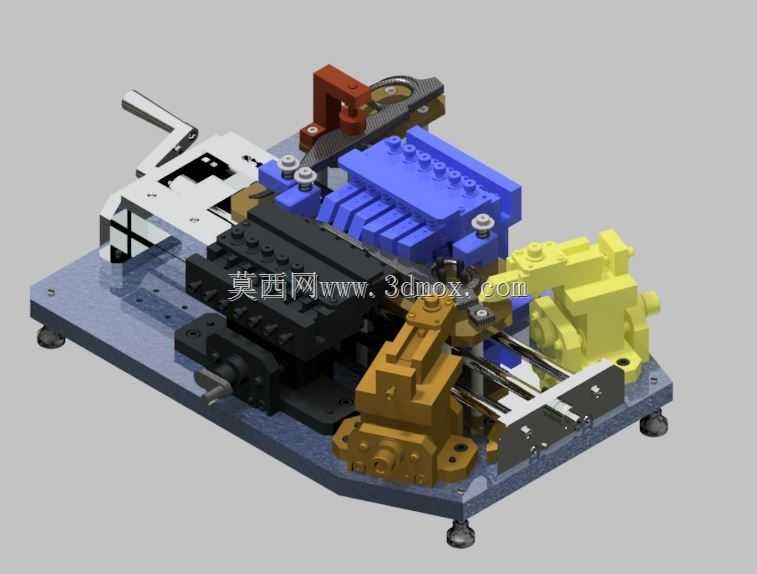

这套工装面向汽车白车身焊装工序的工位定位需求设计，主要应用于整车焊装线的分总成焊接工位，承担白车身冲压件拼合过程中的位置固定、形位公差管控作用，避免焊接热变形导致的构件尺寸偏移，保障后续总成装配的匹配精度。整套夹具采用底板集成式布局，所有功能组件均安装在带可调脚杯的钢制基座上，基座表面加工有阵列排布的定位安装孔位，可适配不同批次构件的装夹位置微调需求，脚杯可实现水平度调节，抵消车间地面不平整带来的装夹基准偏差。从功能模块划分来看，夹具集成了手动快速夹紧单元、侧向定位挡块、仿形支撑座、气动辅助压紧组件几部分，其中手动夹紧手柄采用杠杆增力结构，操作行程适配操作人员的手部施力范围，单次扳动即可完成对应点位的夹紧动作，无需额外工具辅助；仿形支撑座完全贴合白车身冲压件的曲面外形，接触位置做了圆角过渡处理，避免装夹过程中刮伤板材表面的镀锌层，支撑块采用可拆卸式设计，磨损后可单独更换无需调整整体基座。侧向定位挡块设置在构件的X、Y向基准边位置，挡块的定位面经过磨削加工，平面度控制在0.02mm以内，确保构件放置后初始位置的重复定位精度满足焊接要求。气动压紧组件布置在手动夹紧单元难以覆盖的狭长区域，气缸行程匹配板材的厚度差，压紧力设置在不会造成板材压痕的合理区间，同时避免焊接过程中构件受应力产生翘曲。整套夹具的设计思路遵循焊装工装的基准统一原则，所有定位点均选取白车身的RPS基准点作为装夹定位依据，减少基准转换带来的累积误差；各夹紧单元的运动路径做了干涉校验，操作人员取放工件时不会与夹具结构产生磕碰，焊枪的操作空间也做了预留，满足常见点焊焊枪的作业角度要求。安装边界方面，基座整体轮廓适配常规焊装工位的工作台面尺寸，底部脚杯的调节范围可覆盖±15mm的高度差，气源接口统一布置在基座侧方，方便现场气路的快速接驳，所有外露的运动部件均做了安全间隙处理，避免操作过程中夹手风险。在实际生产场景中，这类夹具可适配同平台多车型的白身构件装夹需求，通过更换局部仿形支撑块即可快速切换生产型号，大幅降低多车型共线生产的工装投入成本，夹紧后的构件位置稳定性可覆盖整个焊接热循环过程，有效减少焊后校正的工作量，提升焊装工序的生产节拍。
