三叶式指尖减压手持旋转结构

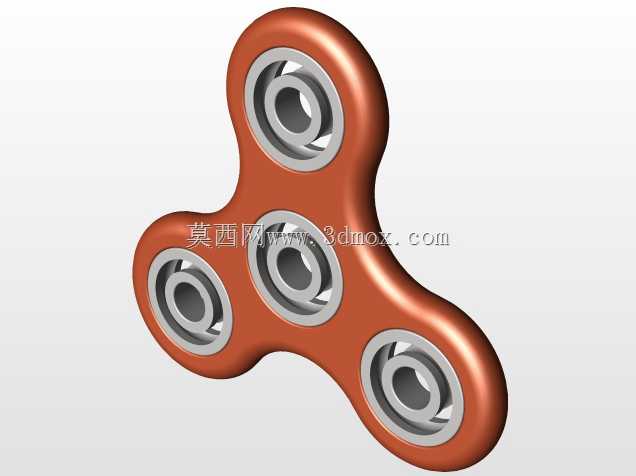

这类三叶式旋转手持结构，最初作为零散作业间隙的手部减压构件设计，适配纺织车间操作工、设备巡检人员长时间值守时的手部动作需求，在纺纱生产车间的工位场景中，值守人员需要长时间关注纱线张力、设备运行状态，手部保持固定握持姿势易产生僵硬感，该结构可单手持握完成旋转动作，无需占用过多注意力，也不会干扰正常的设备巡检、纱线接头等操作。结构核心采用三叶对称布局，三个叶瓣末端各嵌入一套标准深沟球轴承，中心位置设置主承载轴承，整套旋转副的配合间隙控制在0.02mm以内，既保证旋转过程无径向窜动，又能降低转动阻尼，单次拨动后的空转时长可满足日常使用的动作反馈需求。设计阶段优先考虑手持握持的贴合度，叶瓣外轮廓采用连续圆弧过渡，无尖锐棱角，整体外轮廓的最大回转直径控制在75mm，单手握持时叶瓣边缘不会超出手掌轮廓，避免旋转过程中剐蹭周边设备或衣物；中心轴承的内孔尺寸适配标准M4螺丝的安装轴径，可根据使用需求更换不同阻尼的轴承组件，也可在叶瓣预留的配重槽内添加不同密度的配重块，调整整体转动惯量，匹配不同使用者的力度偏好。从安装边界来看，整套结构无额外外连构件，所有轴承均采用过盈配合嵌入叶瓣的安装沉孔内，沉孔深度与轴承厚度完全匹配，装配后轴承端面与叶瓣表面齐平，不会出现凸起剐蹭的问题；叶瓣的壁厚从中心向末端逐渐过渡，末端轴承安装位的壁厚保持2mm，既保证轴承压装后的结构强度，避免长期使用出现孔位扩张导致的轴承松脱，又能控制整体重量，单套结构总重量控制在60g以内，长时间持握不会产生手部负重感。在实际车间场景使用中，该结构除了作为手部减压配件，也可作为简易的转动演示教具，给新入职的设备操作人员演示轴承转动、动平衡调整的基础原理，三叶对称的布局本身就是动平衡设计的直观案例，三个叶瓣的重量差控制在0.1g以内，高速旋转时不会产生偏摆震动，也能帮助一线人员理解旋转设备动平衡校准的基础逻辑。结构的表面处理采用哑光硬质氧化层，避免车间内的飞花、纤维附着在表面，日常清理只需用干布擦拭即可，不会残留纱线毛絮，适配纺织车间多飞花的作业环境。
