带有限元分析结果的夹持臂结构设计

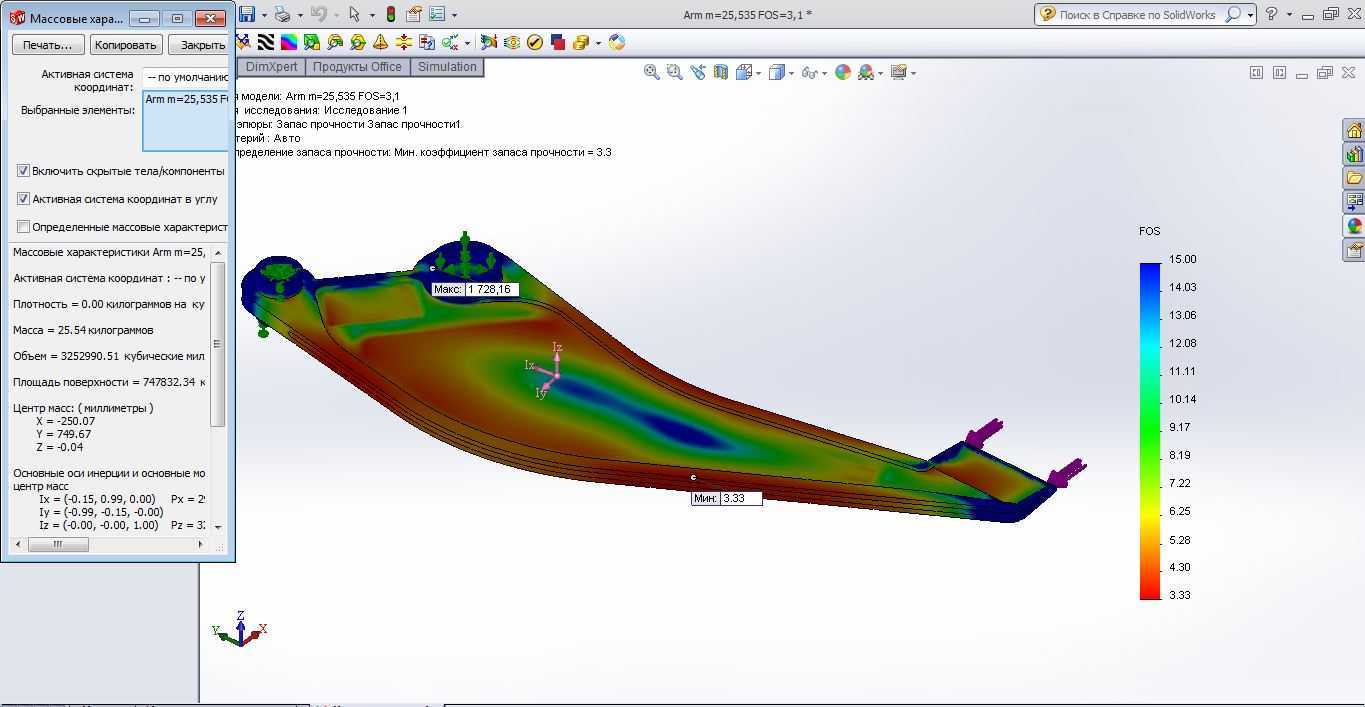

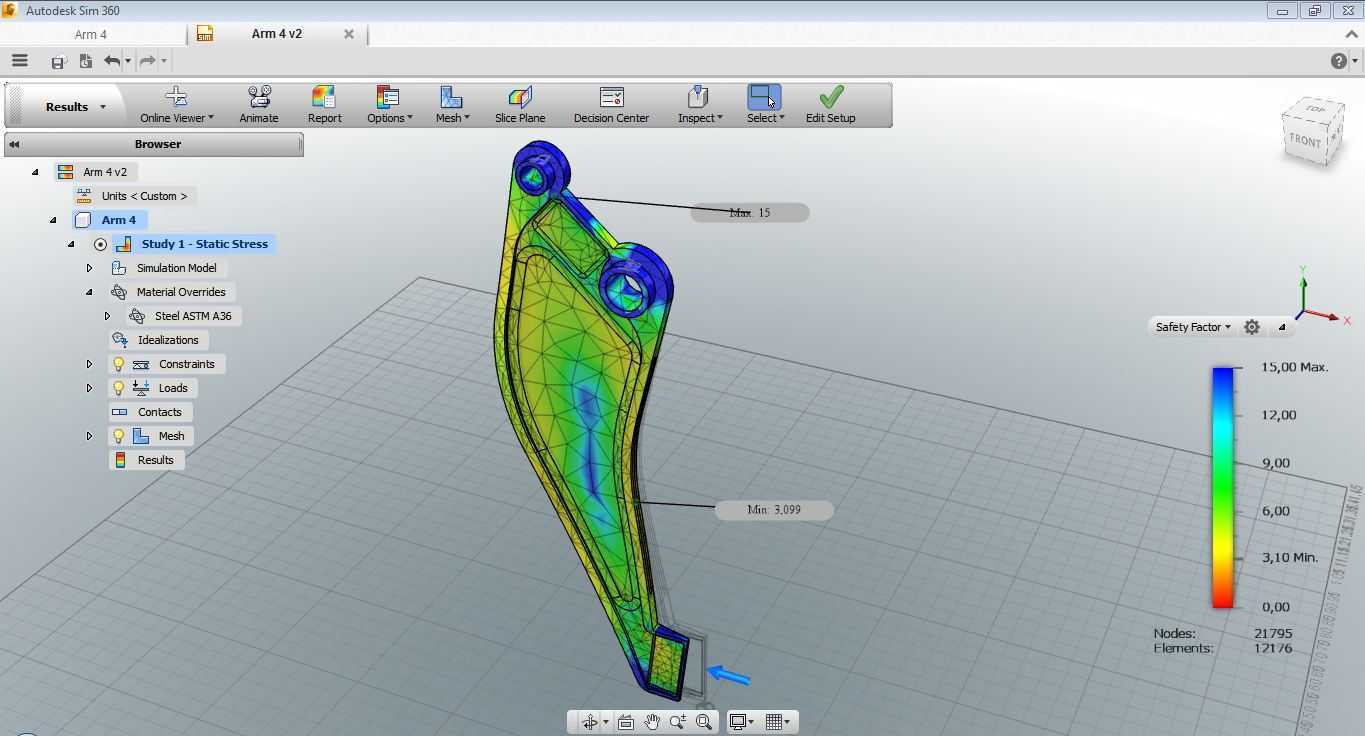

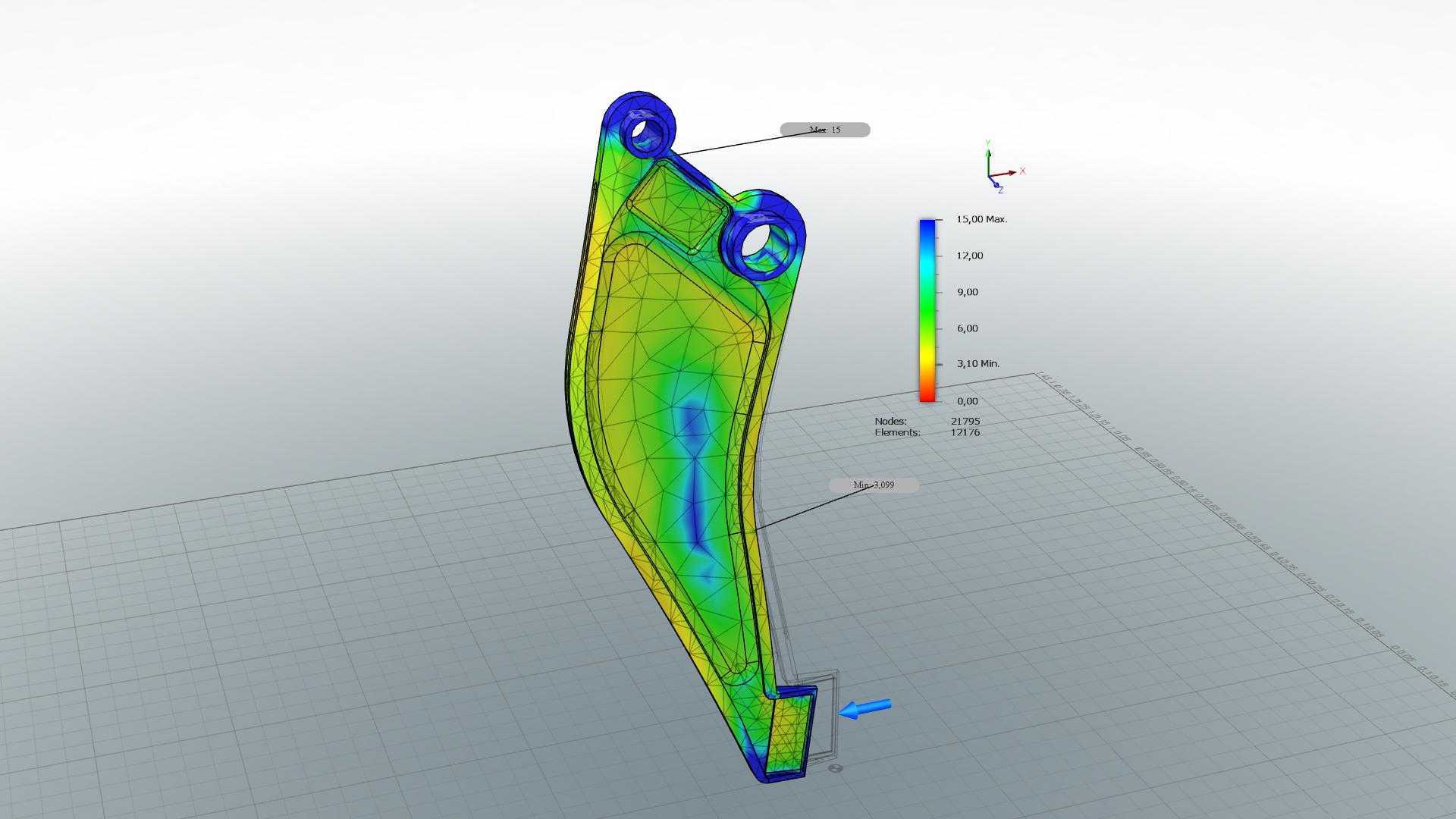

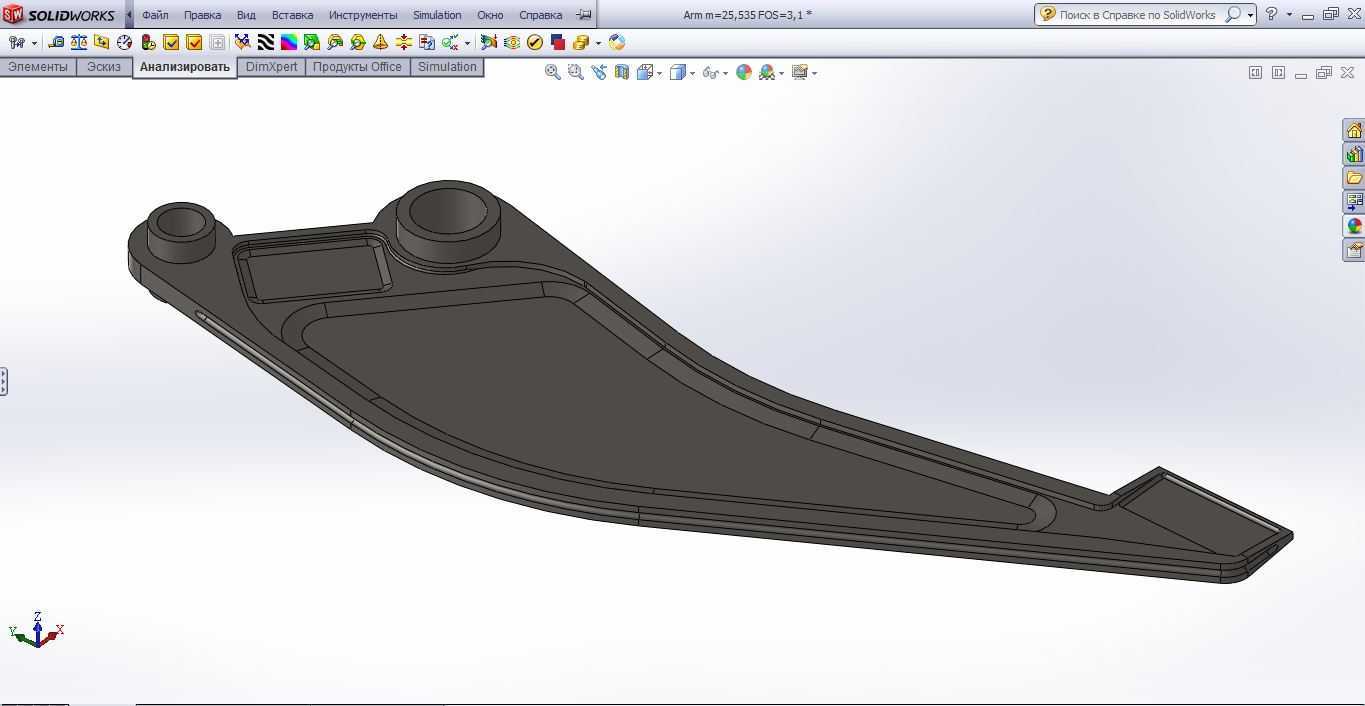

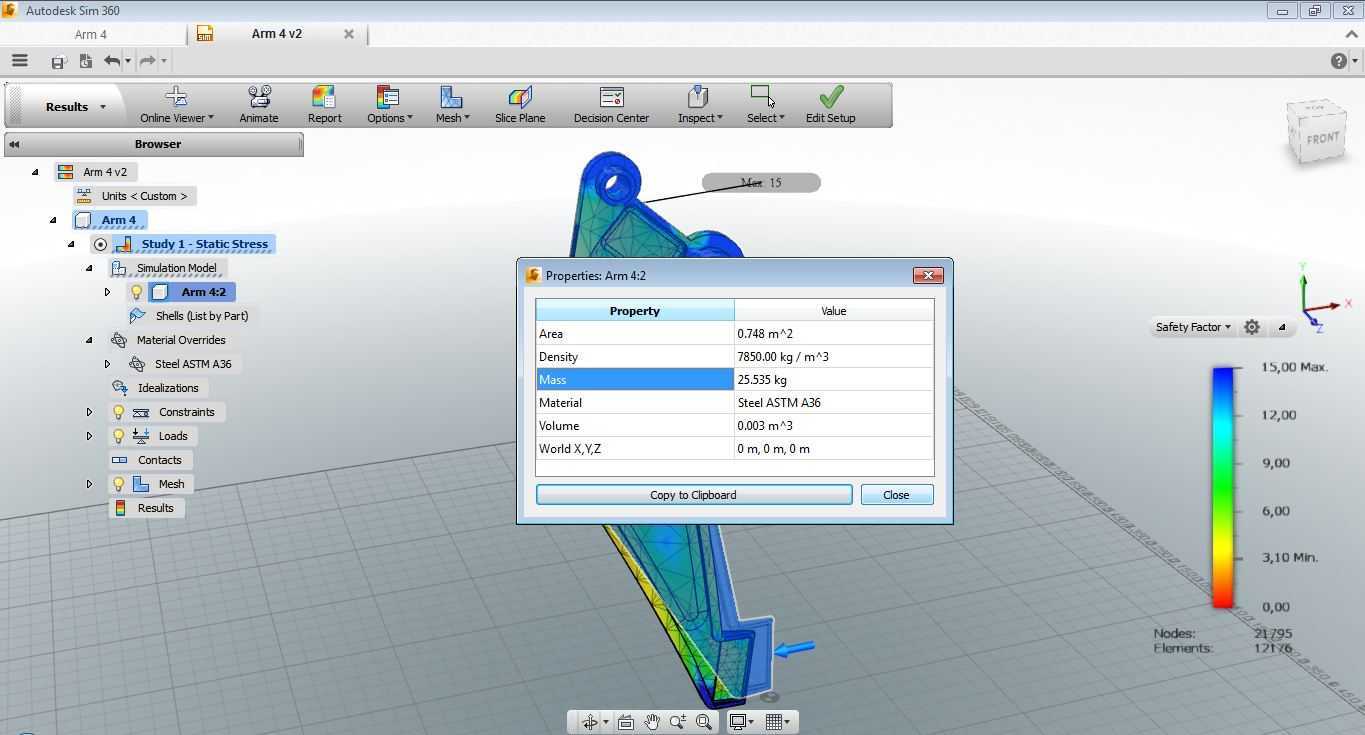

在自动化生产线的工件转运、机床上下料工位以及重型装配工装的定位环节，夹持臂是承担载荷传递、工件姿态保持的核心受力构件，其结构合理性直接决定整套夹持机构的运行可靠性与服役寿命。这款夹持臂的设计过程完全围绕实际工位的载荷边界展开，首先从安装适配性出发，臂体上端的铰接孔位完全匹配现有回转驱动座的安装轴径，孔位周边做了加厚凸台处理，避免铰接处长期受交变载荷出现应力集中导致的开裂问题，臂身的弯折角度经过多轮迭代，既保证作业时能避开周边设备的干涉边界，又能让驱动力的传递路径尽可能沿臂体轴线方向，减少不必要的弯矩损耗。从结构细节来看，臂体并非采用等截面设计，而是根据有限元应力云图的分布结果做了变厚度优化：在靠近上端铰接点、下端夹持执行端连接位这两个高应力区域，臂身壁厚做了加厚处理，同时在应力水平较低的臂身中段，通过合理的减重槽设计削减非必要材料，在保证结构强度的前提下控制整体自重，降低驱动端的负载压力。设计阶段同步完成了静力学仿真校核，对臂体施加额定夹持载荷与工件自重带来的复合作用力后，整体应力分布均处于所选金属材料的许用应力范围内，安全系数留有充足余量，可覆盖工位常见的瞬时冲击载荷工况。臂体下端的连接接口采用标准化的法兰面设计，可适配不同规格的夹爪、真空吸盘等执行元件，无需额外加工转接件就能完成快速换装，适配多品种小批量的柔性生产需求。安装边界方面，臂体的回转半径经过严格核算，在全行程摆动过程中不会与周边的防护栏、输送线体、相邻工位的工装发生碰撞，铰接位的润滑槽预留设计也方便后期运维时的定期注油保养，减少铰接副的磨损量。从实际使用场景出发，这款夹持臂既可以用于焊接工位的工件夹持定位，承受焊接过程中的轻微飞溅与热辐射影响，也能用于机加工工位的工件上下料转运，臂身的刚性表现可保证工件转运过程中的姿态稳定，不会因为臂体挠曲变形导致工件定位精度超差。设计过程中还特意规避了应力集中的锐角结构，所有转角位置均做了圆弧过渡处理，从结构根源上降低长期受交变载荷出现疲劳裂纹的风险，材料选型兼顾强度与加工工艺性，可通过常规的铣削、钻削工序完成加工，无需特殊工艺装备，适合中小批量的加工制造。
