目视进近坡度指示器结构三维建模

目视进近坡度指示器是机场进近阶段核心的目视助航设备，主要部署在跑道端外侧的指定安装区域，为进近着陆的飞行员提供直观的下滑道偏差参考，无需依赖机载设备即可判断飞机当前高度与标准下滑道的匹配关系，是中小型机场、通用机场以及无精密进近条件跑道的必备助航设施，在低能见度、夜间运行场景下能够大幅降低进近阶段的飞行风险，避免因高度判断失误引发的跑道外接地、擦机尾等着陆事故。

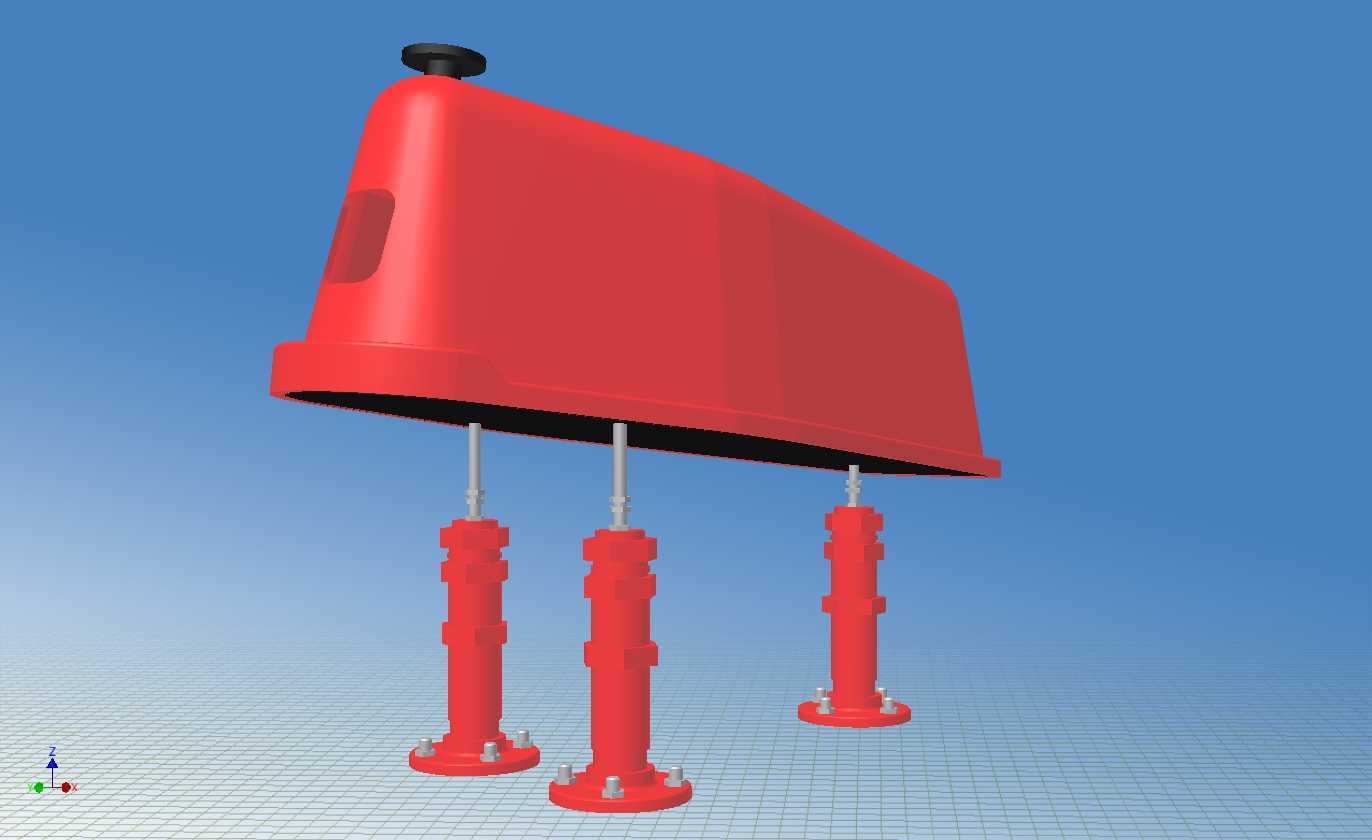

该模型还原的三立柱支撑式结构，是当前目视进近坡度指示器应用较广的安装形式，上部红色罩体为灯组与光学组件的防护舱，内部集成多组红、白滤光光学单元，通过预设的角度分割形成不同的光信号显示区间：当飞机处于标准下滑道范围内时，飞行员观测到的信号为红白各半；高度偏高时显示全白信号，高度偏低时显示全红信号，不同偏差程度对应不同的光色占比，飞行员可快速判断高度偏差方向与大致偏差量。顶部设置的黑色旋钮为光学角度校准机构，可在设备安装调试阶段根据跑道端标高、预设下滑角度（通常为3度）调整灯组的俯仰角度，校准完成后可锁止固定，避免长期户外运行受风力、震动影响出现角度偏移。

下部的三根红色支撑立柱为高度调节与固定结构，每根立柱底部带法兰安装盘，可通过膨胀螺栓固定在混凝土安装基座上，立柱自身带多级高度调节余量，可适配安装场地的地形高差，保证上部灯组舱体处于水平状态，同时预留的调节行程可满足不同跑道长度、不同进近角度对应的安装高度要求。罩体侧面开设的内嵌式窗口为维护检修口，无需整体拆卸上部罩体即可完成内部灯泡更换、角度复检等日常维护作业，罩体边缘做圆弧过渡处理，可降低户外大风环境下的风阻，减少立柱承受的风载荷，提升设备长期运行的结构稳定性。

建模过程中优先还原了设备的安装边界尺寸，支撑立柱的法兰盘安装孔位、立柱间距均按照实际安装规范设置，可直接用于机场助航设备布局仿真、安装位置干涉检查、土建基础预留孔位核对等场景；上部罩体的光学窗口角度、校准旋钮的操作空间也做了精准还原，能够满足设备维护模拟、操作培训类的三维演示需求，整体结构拆分清晰，支撑立柱与上部舱体的连接结构、调节机构的装配关系均做了细化还原，可直接用于结构受力分析、风载荷仿真等工程计算场景。
