航空APU一级涡轮叶轮精密结构

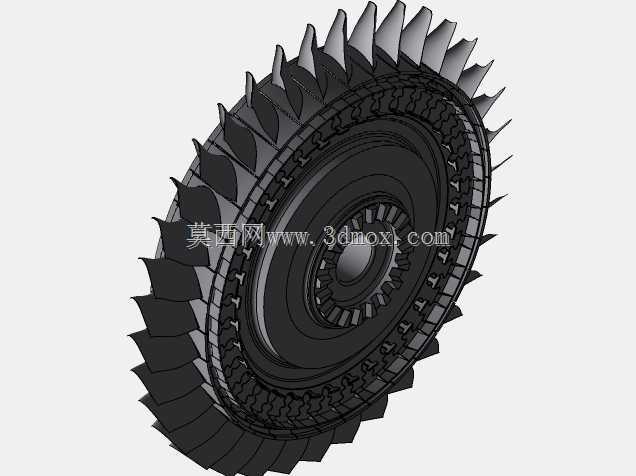

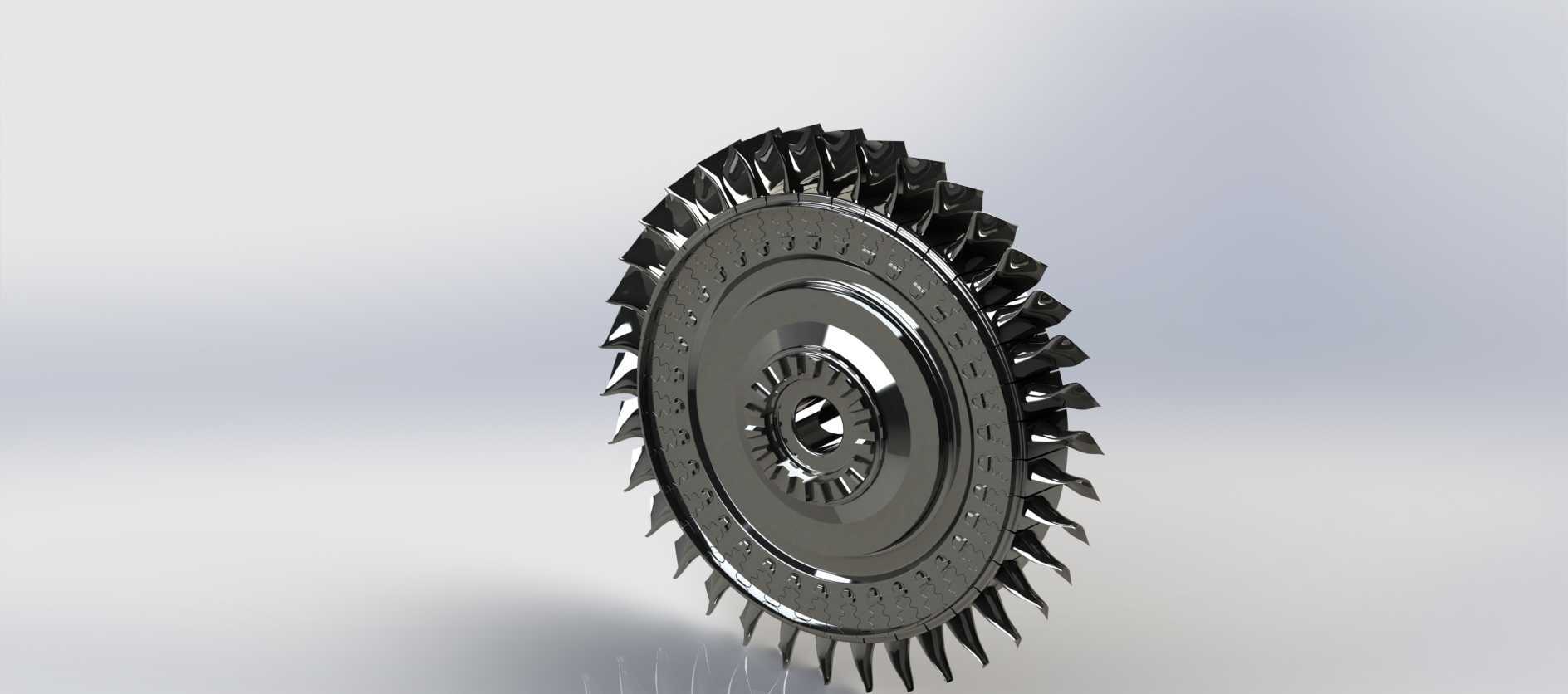

这款涡轮叶轮是航空辅助动力装置的核心做功部件，主要承担将燃气热能与压力能转化为旋转机械能的作用，为APU驱动压气机、附件齿轮箱提供动力输出，在地面启动阶段、空中应急供电供气场景下都需要稳定持续工作，直接决定APU单元的输出效率与运行可靠性。从结构设计来看，轮盘外缘均匀排布的叶型采用了变截面扭向设计，叶根位置厚度更大以承载高速旋转下的离心载荷，叶尖处做了减薄处理来降低叶顶间隙泄漏损失，每一片叶片的型线都经过气动优化，匹配燃气流入角度，减少气流在叶道内的分离损失，提升能量转化效率。轮盘中心的花键孔采用渐开线齿形设计，能够保证与输出轴的同轴度，同时传递大扭矩，避免高速运转下的连接松动，花键周边的环形凸台做了加厚处理，用来分散键齿传递的集中应力，防止轮盘中心区域出现应力开裂。轮盘表面的环形凹槽与定位孔，是为了满足动平衡调校需求，在完成叶轮加工后可通过在对应位置去除材料或者加装平衡块，将高速旋转下的不平衡量控制在允许范围内，避免运转时出现振动超标问题。安装边界上，叶轮轴向定位依靠轮盘背面的定位止口与轴肩贴合，径向通过中心花键实现定心，装配时需要保证叶顶与机匣的间隙控制在合理区间，间隙过大会导致燃气泄漏降低效率，间隙过小则容易在热态运转时出现叶尖刮蹭机匣的故障。这类叶轮工作时处于高温高速燃气环境中，轮盘与叶片的过渡位置做了大圆角过渡处理，降低应力集中系数，避免在交变热应力与离心应力共同作用下出现疲劳裂纹，叶片前缘的小圆角设计能够抵御燃气中微小颗粒的冲蚀，延长部件的使用寿命。在实际选型与结构校核过程中，需要重点关注叶轮的临界转速，确保工作转速区间避开共振点，同时要核算不同温度下轮盘的径向膨胀量，匹配相邻部件的配合公差，保证在全工况温度范围内都能稳定运行，不会出现卡滞或者间隙过大的问题。
