NACA6510翼型模态特性仿真分析模型

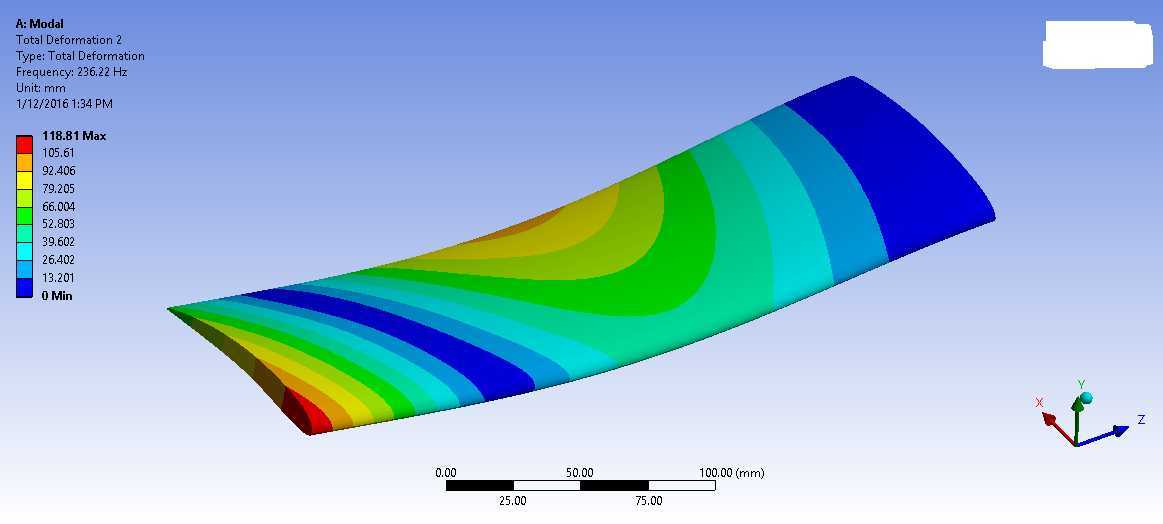

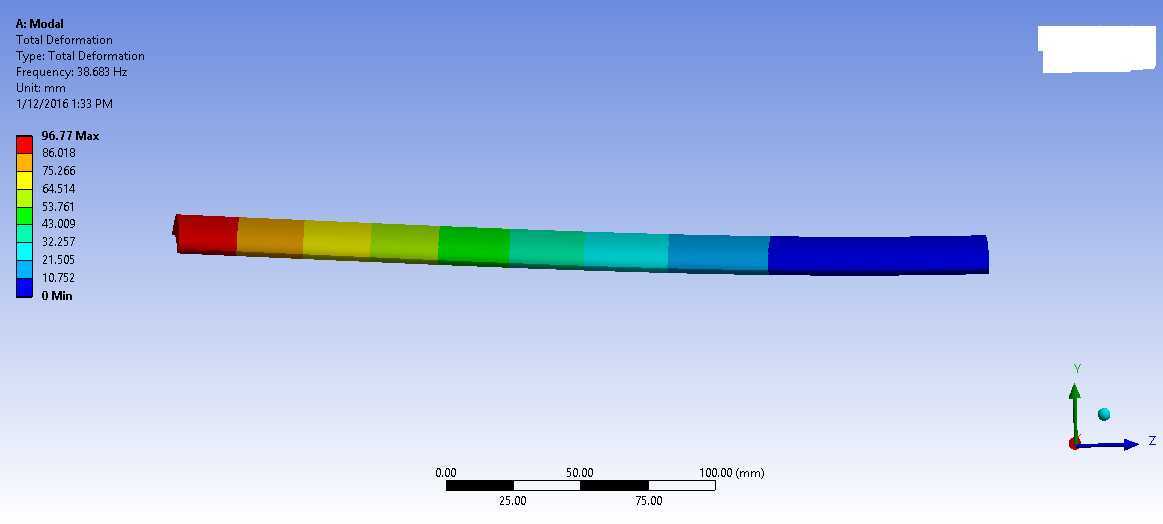

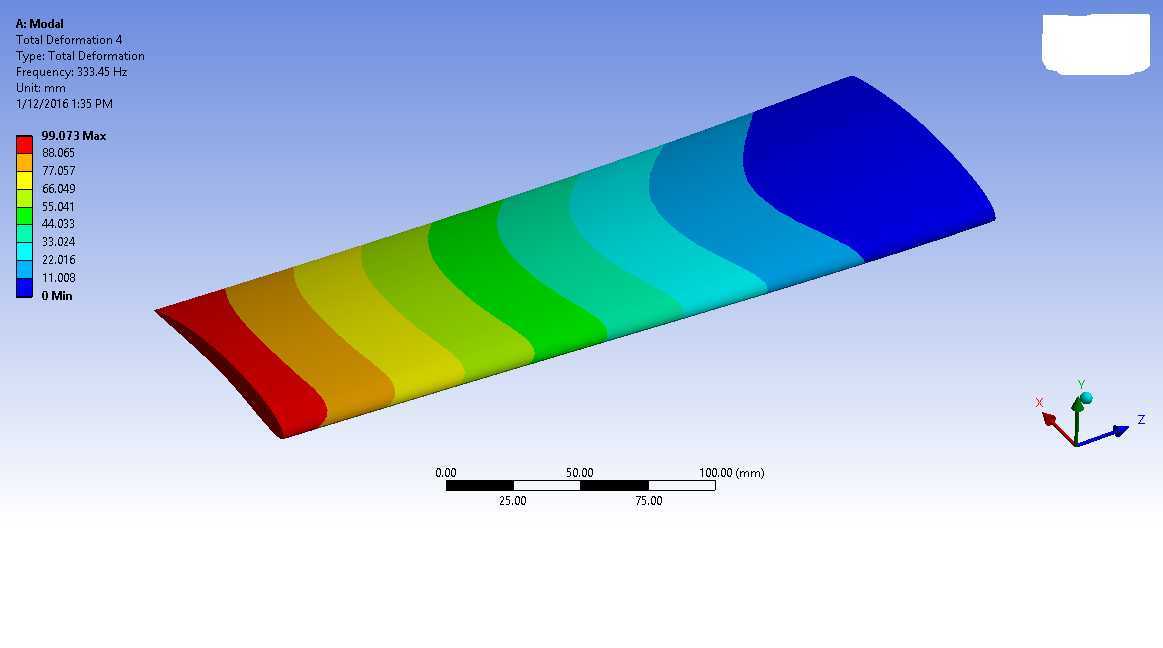

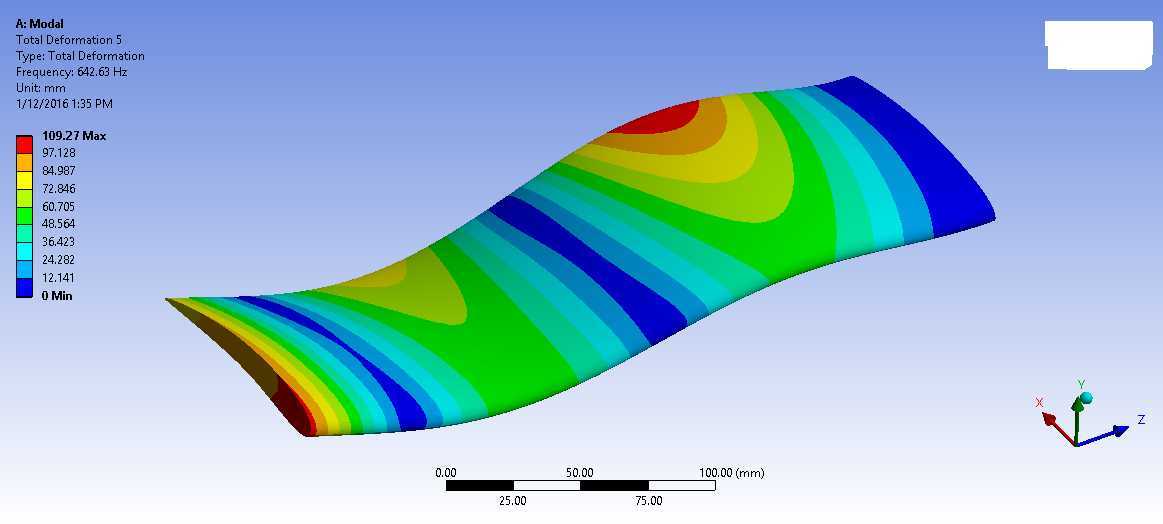

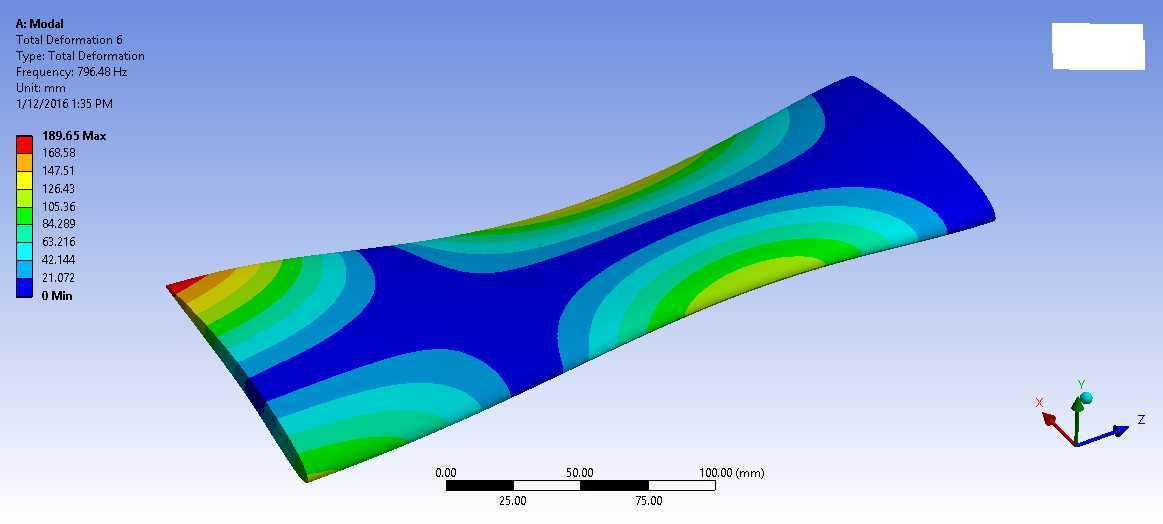

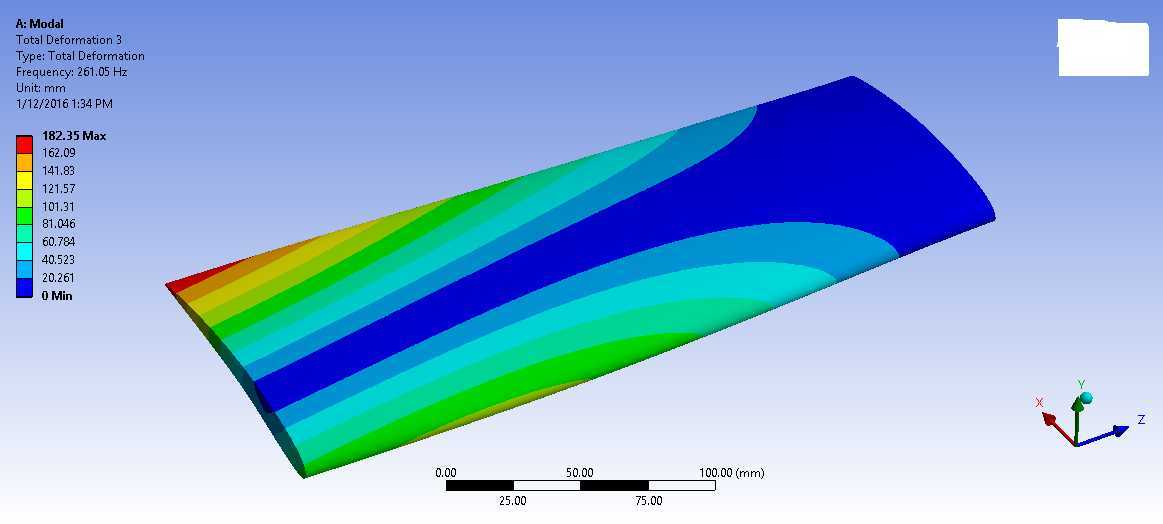

在流体机械与航空航天相关的结构设计场景中，翼型类部件的动态特性直接决定整机运行的稳定性与可靠性，NACA6510作为低速工况下应用广泛的低速翼型截面，常被用于小型风力机叶片、低速无人机机翼、轴流通风机叶片等核心气动部件的截面选型，这类部件在运行过程中会持续受到交变气动载荷、旋转离心载荷的耦合作用，若自身固有频率与激励频率重合，极易引发共振失效，造成结构疲劳损坏甚至整机停机事故，因此在设计阶段完成翼型结构的模态特性分析，是规避共振风险、优化结构刚度的必要环节。该模型围绕NACA6510翼型的实体结构展开，建模过程严格遵循翼型坐标参数完成曲面构建，拉伸形成等截面直翼段实体，网格划分阶段针对翼型前缘、后缘的曲率突变区域做局部加密处理，保证仿真计算的精度能够捕捉到结构的微小变形特征。从仿真结果的变形云图可以看出，该阶模态下翼段的最大变形出现在翼型中段区域，前后缘位置变形量存在明显梯度差，变形分布沿翼展方向呈现对称的弯曲特征，这类变形特征对应翼段的一阶弯曲振型，能够直观反映结构在该阶固有频率下的振动形态，设计人员可根据变形分布区域针对性调整局部壁厚、增设加强筋结构，提升结构的局部刚度，将固有频率调整至避开常用工况下的气动激励、旋转激励频率区间。在实际工程应用中，这类翼段结构的安装边界通常为两端固定在轮毂或机身上，建模过程中约束条件完全匹配实际安装工况，固定翼段两端的全部自由度，保证仿真得到的固有频率、振型结果与实际安装状态下的动态特性一致，可直接为后续的谐响应分析、瞬态动力学分析提供基础模态数据支撑。翼型截面的弦长尺寸可根据实际设备的功率、风量、升力需求做等比例缩放，缩放过程中需同步调整结构的壁厚参数，保证缩放后的结构固有频率仍能避开激励区间，避免尺寸调整后出现新的共振风险。对于采用该翼型的旋转类部件，还可结合模态分析结果进一步完成预应力模态计算，叠加旋转离心力带来的刚度硬化效应，得到更贴近实际运行状态的动态特性参数，为结构的疲劳寿命校核、振动噪声优化提供可靠的数据基础。
