带法兰连接结构的90度直角弯管

在化工流体输送、市政给排水、暖通空调循环、工业设备液压管路等场景中，管路走向需要垂直转向的位置，这类带双法兰连接的90度弯管是核心的管路转向连接件，承担着改变流体流向、衔接不同走向管路的作用，相比焊接式弯头，法兰连接的结构无需现场焊接作业，安装拆卸便捷，后期管路维护、部件更换时不需要破坏整体管路结构，能大幅降低现场施工与运维的工作量。

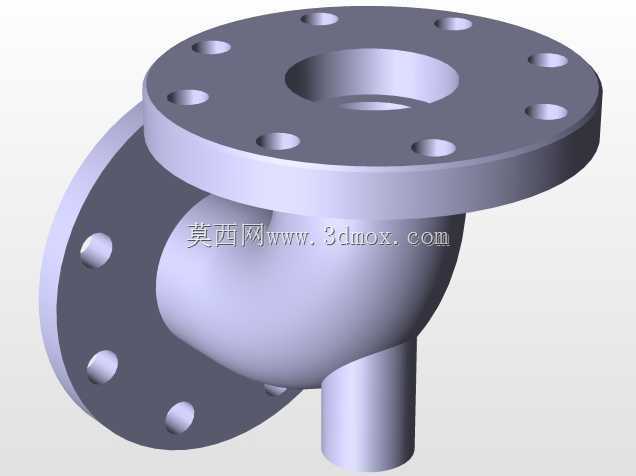

从结构设计来看，这款弯管采用等径90度转向结构，两端均配置带螺栓孔的圆形法兰盘，法兰端面做了密封面加工处理，安装时配合密封垫片即可实现管路的静密封，避免流体输送过程中出现渗漏问题。弯管的流道内壁做了圆弧过渡处理，转弯处采用R90的大曲率半径设计，能有效降低流体流经转向位置时的局部阻力，减少流体压损，同时避免流体中携带的固体杂质在转弯处沉积堵塞，适配清水、液压油、低粘度化工介质等多种流体的输送需求。

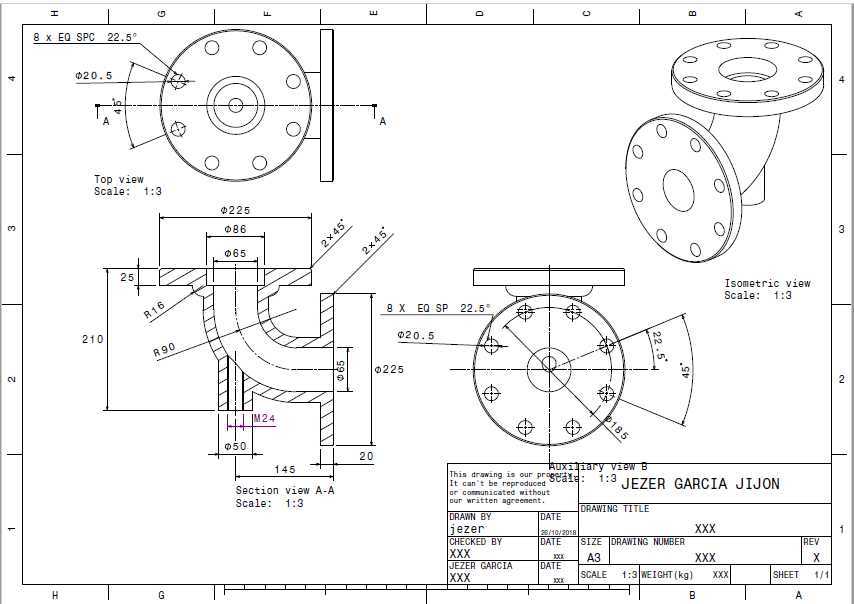

尺寸设计上，弯管两端法兰的外径为225mm，法兰端面上均匀分布8个连接螺栓孔，螺栓孔的中心分布圆直径为205mm，单孔直径适配常规的管路连接螺栓规格，安装时可直接与同通径的法兰管道、法兰阀门对接，不需要额外制作转换接头。弯管的主体通径为66mm，转弯段的外壁做了加厚处理，壁厚尺寸满足中低压管路的承压要求，能承受常规工业管路的工作压力，避免长期运行过程中转弯处受流体冲刷出现壁厚减薄、破损泄漏的问题。弯管的轴向安装边界尺寸清晰，从法兰端面到转弯中心的轴向距离为145mm，径向安装高度为210mm，设计人员在做管路排布时，可以直接参考这些尺寸预留安装空间，避免出现管路干涉、安装空间不足的问题。

建模过程中，这类弯管的特征构建逻辑清晰，先通过旋转特征做出弯管的主体流道与外壁结构，再分别在两端拉伸生成法兰盘基体，之后阵列切除法兰上的连接螺栓孔，最后对所有锐边做倒角处理，避免安装过程中锐边划伤施工人员，同时去除加工应力集中点。整个模型的尺寸标注完整，工程图中包含俯视图、剖视图、轴测图、辅助视图等多个视角，能完整表达弯管的所有结构细节，生产加工时可以直接参考图纸进行铸造、机加工工序，不需要额外补充结构尺寸。
