火箭入口连接支架结构设计

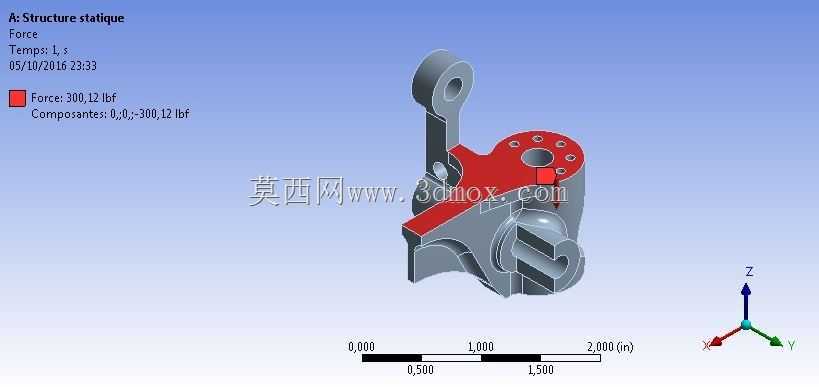

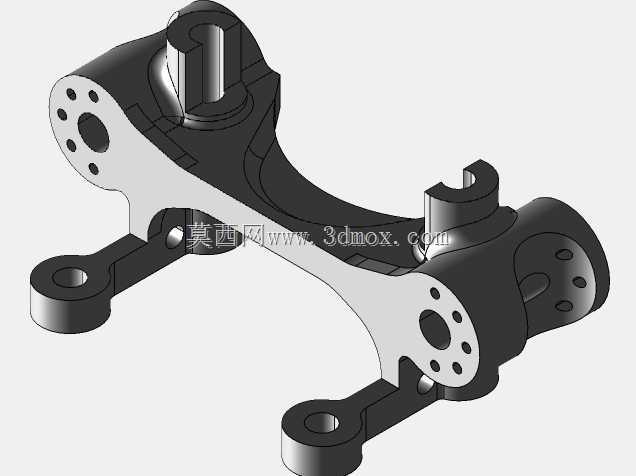

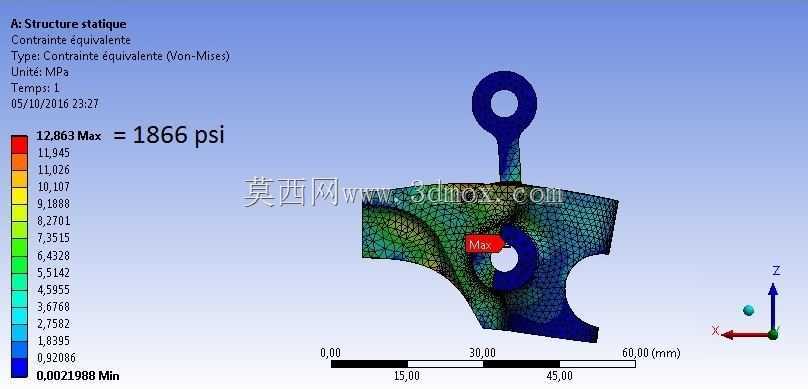

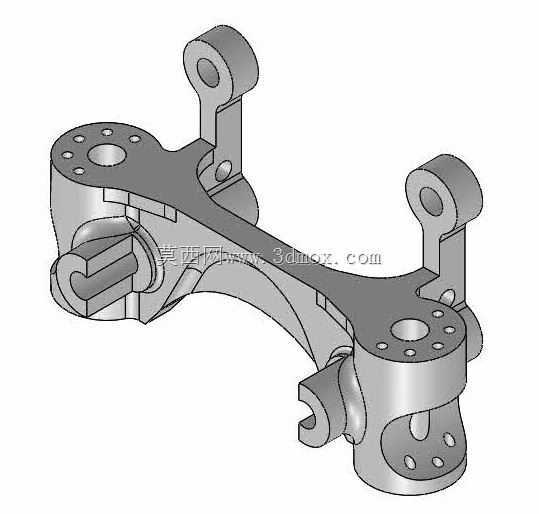

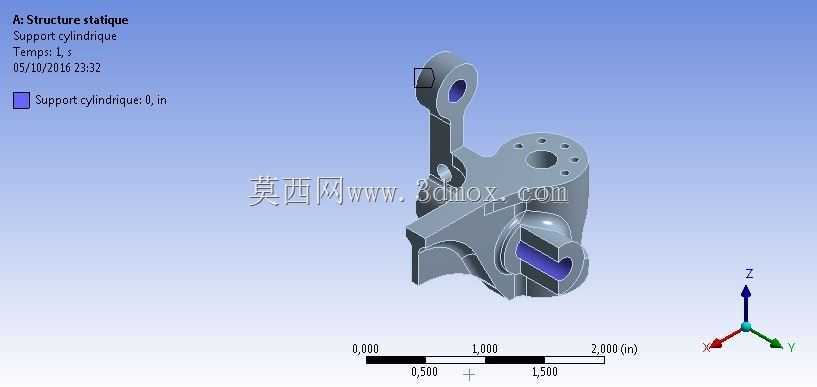

该结构件应用于航天运载火箭的入口段连接部位，主要承担箭体入口区域多管路、附属构件与主箭体结构之间的载荷传递与定位固定作用，是火箭入口段装配体系中关键的承力连接部件。在实际箭体装配场景中，该构件需要同时对接多组不同走向的管路接头、传感组件安装座以及相邻舱段的连接耳片，既要承受火箭起飞阶段的轴向过载冲击，也要平衡飞行过程中气动扰动带来的侧向交变载荷，同时还要适配箭体内部管路的布局走向，避免与燃料输送管线、测控线缆产生空间干涉。从结构设计逻辑来看，构件采用对称式双臂延展布局，两端设置带多孔位的安装座面，中部通过变截面弧形梁实现两端安装位的刚性连接，这种布局能够在控制整体重量的前提下，最大化提升结构的抗弯与抗扭刚度；两端安装座上的中心大孔用于主定位销穿过，实现与主箭体预装位的快速对位，周围环绕的小孔用于穿设紧固螺栓，通过多点均布的紧固方式分散连接应力，避免局部应力集中导致的结构失效。两侧向上延伸的吊耳式结构，分别对应不同附属组件的挂装需求，耳片孔内预留了衬套安装空间，可在实际装配时压入耐磨衬套，降低反复拆装带来的孔位磨损，提升构件的全周期使用寿命。构件下部的异形接口用于对接入口段的导流或管路固定组件，接口处的卡槽结构可实现快速卡接定位，减少装配时的调整工时。从安装边界来看，该构件整体外轮廓需适配箭体内部的环形安装空间，所有凸起结构的高度均控制在箭体内壁的包络尺寸以内，两端安装座的孔位间距严格匹配箭体预装的对接法兰孔距，中部梁体的弧形走向完全避让开主燃料管路的敷设路径，安装后构件与周边管线、舱壁的最小间隙满足箭体装配的安全距离要求，不会在飞行振动工况下出现磕碰摩擦。结构的壁厚设计采用梯度变化方案，在承力集中的安装座、耳片根部位置做了加厚处理，在梁体中段等应力水平较低的区域适当减薄，在保证结构强度满足载荷要求的前提下，尽可能降低构件自重，契合航天产品轻量化的设计原则。构件上的所有转角位置均设置了工艺圆角，避免机加工过程中出现应力裂纹，同时也能降低飞行过程中应力集中引发的结构疲劳风险。
