长条形密封连接结构三维设计

　　这套长条形密封连接结构，核心采用金属嵌件作为受力骨架，在需要长行程密封、同时承受一定侧向载荷的设备场景中十分常见。比如自动化生产线的长行程直线模组防护、大型箱体的拼接密封面、输送设备侧边的防尘密封衔接，都能看到这类结构的影子。它不像普通密封件只靠橡胶自身形变实现密封，而是通过内嵌金属件提升整体刚性，让密封面在长距离布置下不会因为自身挠度出现局部贴合不严的问题。

　　从实际功能来看，这套结构要解决两个核心问题：一是长密封面的均匀贴合，二是密封压缩量的精准可控。金属嵌件嵌入模具成型的密封基体内部，相当于给软质密封材料加了一条连续的刚性支撑梁，安装时螺栓的锁紧力可以沿着金属骨架均匀传递到整条密封面上，不会出现两端压死、中间翘起的情况。密封槽的粗糙度经过针对性优化，既能让密封件嵌入后有足够的摩擦阻力防止窜动，又能避免表面过于粗糙造成密封材料被微观切削，延长使用寿命。

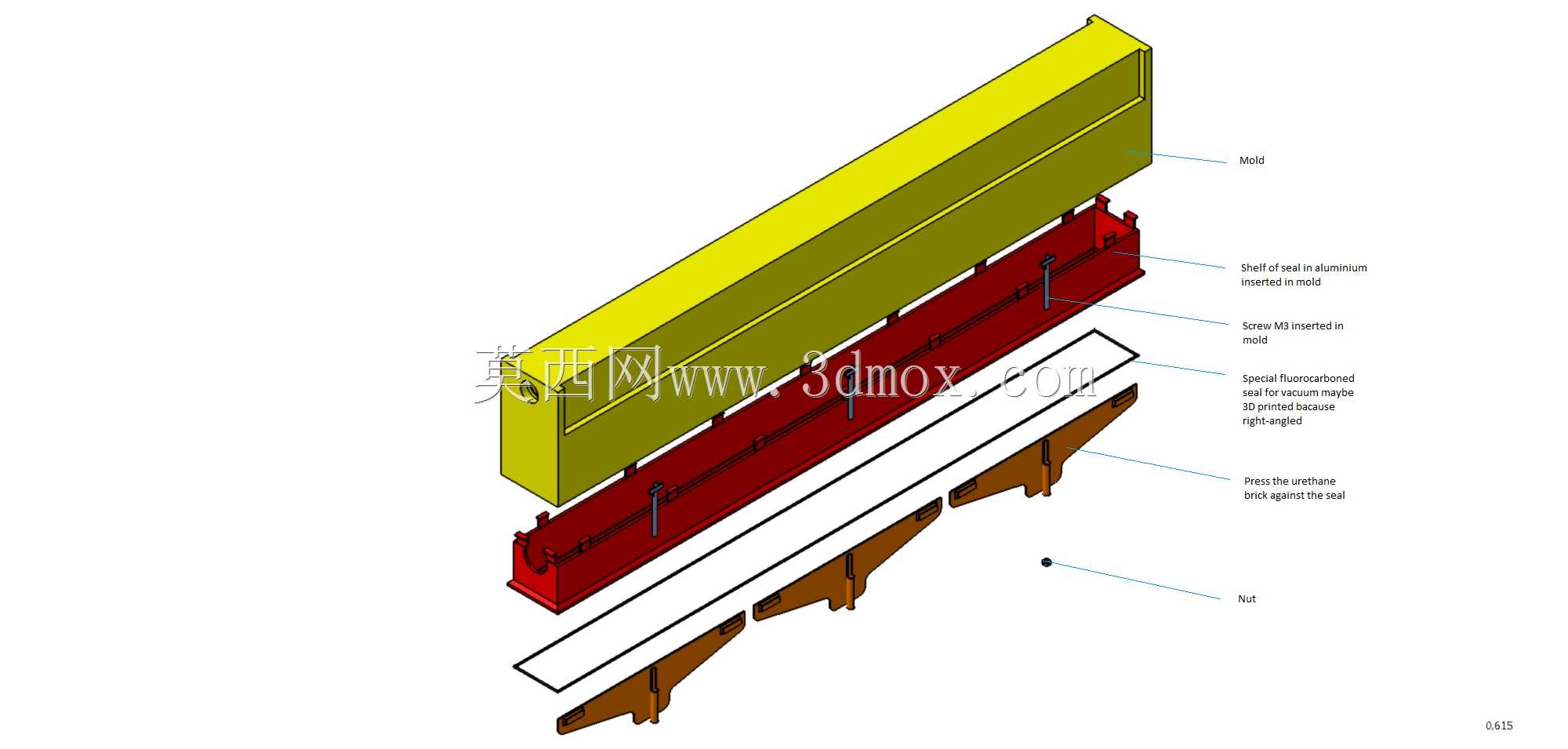

　　设计过程中，紧固件的布置逻辑很关键。图中能看到沿长度方向分布的螺钉和螺母，它们的间距不是随意设定的，需要结合密封材料的压缩回弹特性、金属嵌件的抗弯模量，以及工作时内部介质的压力来计算。间距过大，两个紧固件之间的密封面会因为介质压力产生向外的分离力，导致局部压缩量不足引发泄漏；间距过小则会增加加工和装配的工作量，还可能因为局部锁紧力过大压溃密封材料。螺母的高度直接决定了密封件的最大压缩量，相当于给密封压缩设置了硬限位，装配时不需要反复依靠扭矩来控制压缩程度，拧到螺母贴合支撑面即可，大幅降低了现场装配对工人经验的依赖，也能避免不同批次装配出现密封压缩量不一致的问题。

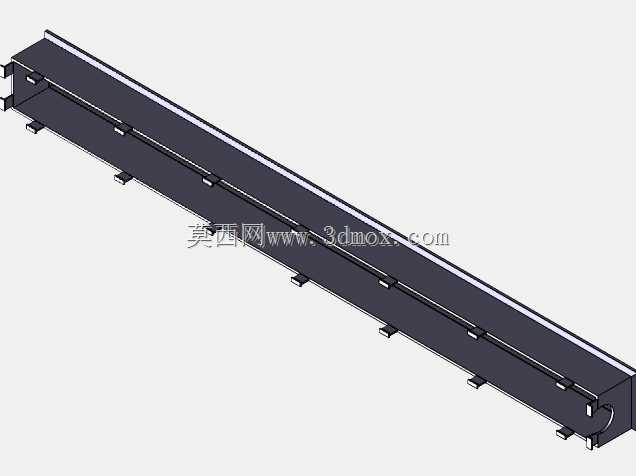

　　外形上，主体采用长条形分层结构，最上层为刚性支撑段，中间为带密封功能的主体段，下层为安装定位边。整体截面呈规则矩形，安装时可以直接嵌入设备预设的凹槽内，两侧的支撑脚能够承担部分侧向力，防止密封组件在设备运行过程中出现横向移位。安装边界方面，结构的长度方向需要预留出紧固件的操作空间，两端要留出至少一个紧固件间距的余量，避免端部密封压力不足；宽度方向与安装槽采用小间隙配合，既方便装配时的对位，又能限制密封件在受压时向两侧过度延展。高度方向上，密封件的自由高度要略大于安装槽的深度，预留出设计要求的压缩量，而金属嵌件的高度则要低于安装槽深度，保证刚性件不会直接顶到对面的密封面，造成局部应力集中。

　　在不同工况下，这套结构还可以做针对性调整。如果用在有腐蚀性介质的环境中，金属嵌件可以更换为不锈钢材质，密封基体也能选用耐腐的高分子材料；如果工作温度较高，还可以在金属嵌件与密封材料之间增加隔热层，避免金属导热过快影响密封材料的老化速度。实际选型时，需要先确认设备密封面的平面度，再根据介质压力计算所需的最小密封压缩应力，反过来验证紧固件间距和金属嵌件的刚性是否满足要求。很多现场出现的泄漏问题，往往不是密封材料本身质量差，而是长密封面的刚性不足、压缩量不均匀导致的，这套带金属嵌件的连接结构正好从结构层面解决了这个痛点，让长距离密封的可靠性大幅提升。
