多层栅格镂空物料存储架结构设计

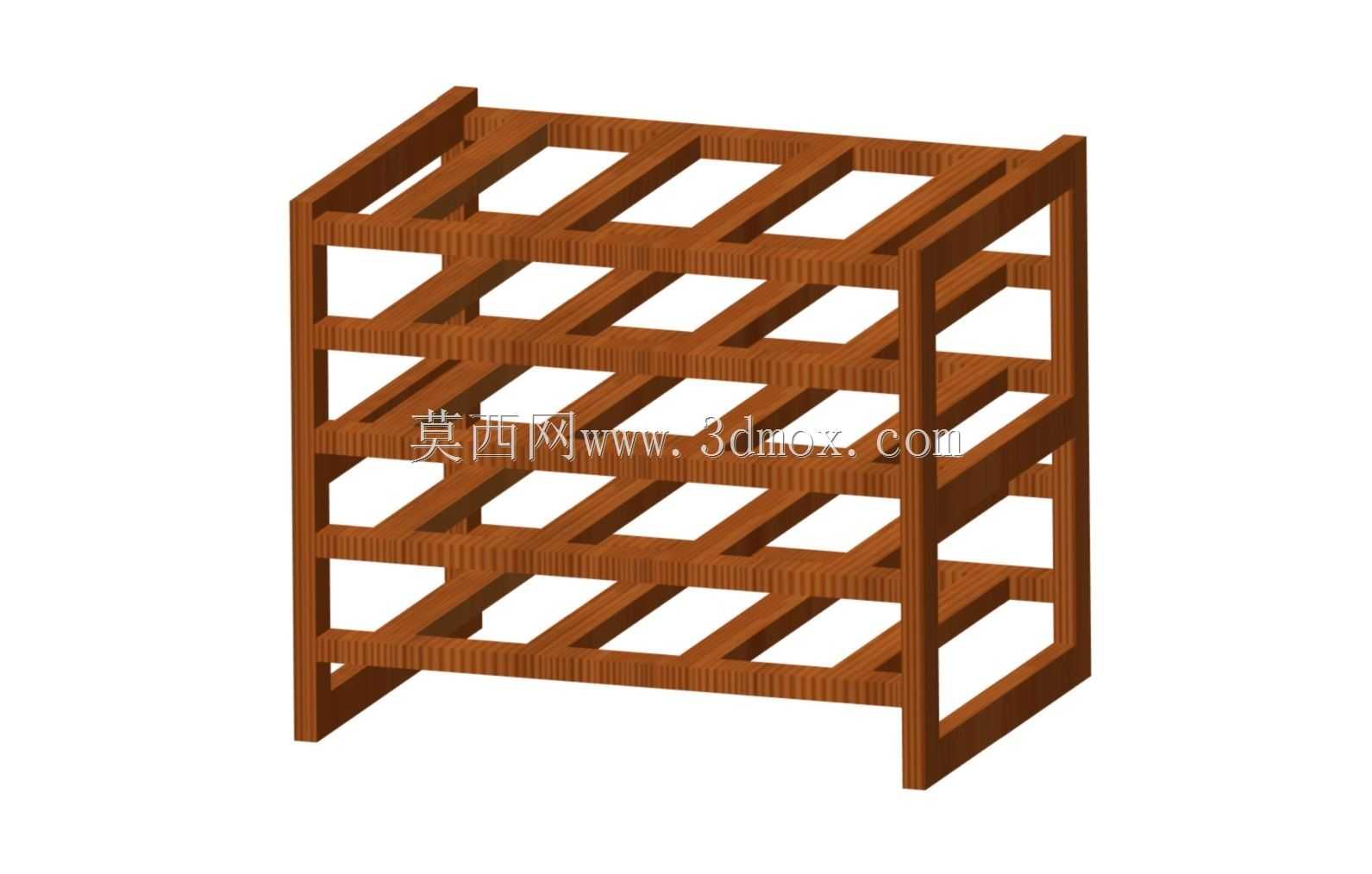

　　该栅格存储架采用四层开放式框架结构，整体由等截面方料纵横拼接形成稳定承托体系，层板位置不使用整板封闭，而是以多根平行栅条构成镂空承载面，这种处理首先解决了小尺寸工件、装订辅料、零散盒件在存放时的积尘与积液问题，同时让操作人员从架体正面和侧面都能快速识别物料位置，减少翻找动作。架体左右两侧由连续立柱贯通，立柱在每层高度处与横向边框形成刚性节点，底部两根纵梁向外微挑并落地，使整架在不设置额外地脚板的情况下仍具备足够的支撑跨距。

　　从实际使用场景看，这类架体更适合放置在车间工具间、检验区旁、装配工位侧线或维修班组的临时暂存区，用于分类码放装订夹具、小盒标准件、样品块、工艺卡片盒以及轻型工装组件。由于层间为通透栅格，落屑、切削液残留或清洁用水不会在层面积聚，日常维护只需吹扫或擦拭栅条表面；对于需要通风散味的纸质包材、塑料盒件，镂空结构也能降低闷存带来的受潮风险。

　　设计思路上，框架优先保证立柱与横梁的传力路径直接：竖向荷载由栅条传递给前后横梁，再经横梁传递到四根落地立柱，最终由底部纵梁扩散到地面。每层栅条间距根据常见小文件盒、零件盒的底面尺寸确定，既避免盒体因跨度过大下陷，又控制材料用量。层高按轻型物料取多档均等布置，适合存放高度相近的盒装件，若现场物料高度差异较大，可在横梁连接孔位基础上调整层间隔距。

　　外形边界方面，架体宽度方向由四根立柱限定，深度方向以底部纵梁外沿为最大安装尺寸，高度方向顶部边框形成完整轮廓。布置时应在架体前方预留取放通道，侧面与墙体或其他设备保留少量间隙，便于清扫和观察底层物料。落地支撑面应尽量保持平整，若地面存在明显高差，可在四角加垫片调整，避免框架长期受扭。

　　结构建模时需重点控制三类尺寸关系：一是立柱与横梁的交接定位，保证四层栅条在同一水平面内；二是栅条与边框的嵌入或搭接长度，避免承载后栅条侧向滑移；三是底部纵梁的外伸长度，使其既满足抗倾覆要求，又不过多占用通道。对于需要批量复制的工位，可在保持总宽、总深和层高不变的前提下，统一栅条规格和节点形式，从而降低下料与装配难度。

　　该架体不适合集中堆放重载板材或大型箱体，其承载能力由单根栅条的截面、跨度以及节点连接方式共同决定。选型时应结合单件盒重、单层满布数量和取放频率核算层载，必要时加密栅条或增大横梁截面。若用于多粉尘或潮湿环境，可在表面处理阶段增加防腐涂层；若用于电子元器件暂存，则需另行评估防静电要求，不能仅依赖普通框架结构。整体而言，该模型以简洁的纵横杆件实现了分类存放、可视查找和快速清洁的统一，适合作为轻型物料暂存与工位整理的基础存储单元。
