壁挂式螺旋桨静推力测试装置结构设计

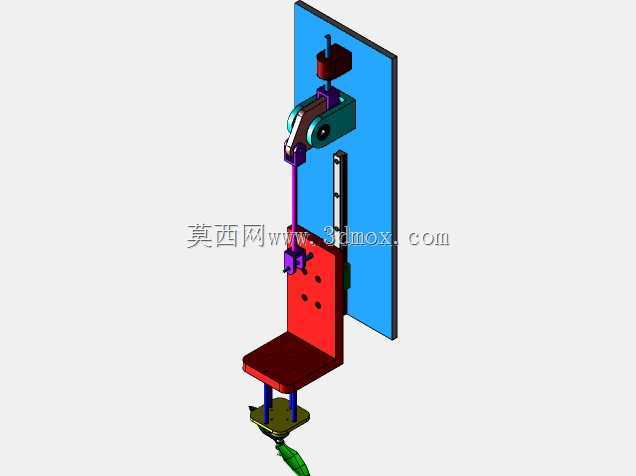

这套测试装置主要面向小型螺旋桨的地面静推力校验场景，在无人机动力选型、小型航发动力匹配、电动推进系统研发环节中，承担核心的推力参数采集功能，可在固定安装工况下精准获取螺旋桨运转时的轴向静推力输出数值，为动力系统匹配、桨叶选型优化提供可靠的实测数据支撑。从整体结构布局来看，装置采用壁挂式安装设计，依托竖直安装基板完成所有功能组件的固定，大幅缩减了地面安装所需的占地空间，安装时仅需将基板通过紧固件固定在刚性竖直墙面或立式安装架上即可，基板上预留的多组安装孔位可适配不同安装点位的固定需求，安装边界清晰，不会对周边测试空间产生过多占用。装置上部设置动力夹持调节机构，可完成待测螺旋桨驱动单元的装夹固定，配套的位置调节结构可沿竖直方向调整装夹点位，适配不同长度规格的动力组件装夹需求，夹持部位采用快拆式锁紧结构，可快速完成不同规格待测件的装夹与拆卸，减少测试准备阶段的辅助耗时。中部的传力组件采用低阻尼直线导向结构，可将螺旋桨运转产生的轴向推力无损耗传递至下部的推力检测单元，导向结构配合高精度滑动副，可消除径向分力对推力检测结果的干扰，保证采集到的推力数值完全对应螺旋桨轴向输出的静推力，避免侧向力带来的检测误差。下部设置安装定位平台与检测单元安装位，平台可根据测试需求加装不同规格的推力传感器，平台周边预留的紧固件安装孔可适配多种量程的推力检测元件，满足不同尺寸、不同推力等级螺旋桨的测试需求。整套结构的受力路径经过专门优化，从上部装夹位到下部检测单元的传力路径保持同轴，避免偏载带来的结构形变影响检测精度，所有结构件的刚度均经过校核，在满量程测试工况下结构形变控制在允许范围内，不会因结构形变导致推力传递出现偏差。装置底部还设置了微调机构，可对传力组件的初始位置进行精细调整，保证测试初始状态下传力结构与检测单元处于合适的接触位置，消除安装间隙带来的测试误差。在实际使用过程中，操作人员只需将待测螺旋桨与配套动力单元固定在上部夹持机构上，调整好位置后锁紧固定，连接好检测单元的数据采集线路，即可启动动力单元开展静推力测试，测试过程中装置的壁挂结构可有效隔离动力运转产生的振动传递，保证测试数据的稳定性。
