小量程悬臂梁式称重测力传感结构

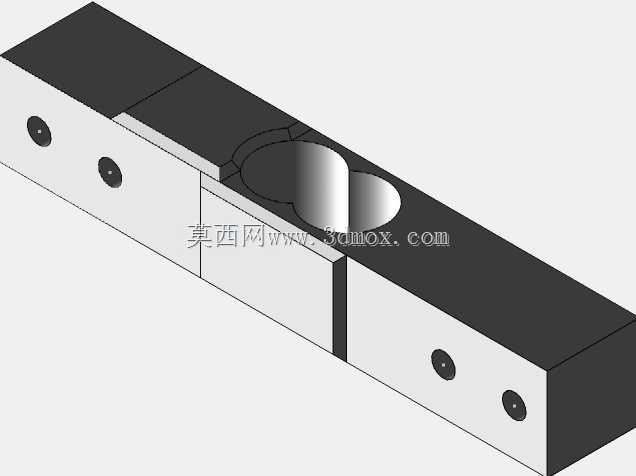

　　在桌面级定量分装设备、小型检重台架、实验室精密测力工位这类对载荷量程要求不高的应用场景里，小量程称重传感单元是整套测力系统的核心受力部件，这款5kg量程的悬臂梁式结构，就是针对这类小载荷高精度检测需求设计的。从实际安装适配的角度看，该传感单元的外形尺寸控制在75×12×7mm的紧凑范围内，整体采用长条式悬臂梁布局，固定端设置两个同轴安装孔，加载端对应设置两个安装孔，安装时可直接通过螺栓将固定端锁附在设备安装基座上，加载端连接载物台或者受力工装，不需要额外设计复杂的转接结构，就能快速完成装配，适配各类空间局促的小型设备安装位。

　　设计这类小量程悬臂梁称重结构时，核心要解决的是应变区的应力集中控制问题，从结构上能看到梁体中部开设了对称的异形应变槽，这个区域就是粘贴应变片的核心敏感区，槽型的轮廓经过反复优化，既能够保证额定载荷下应变区产生足够的弹性形变，让应变片输出可被稳定采集的电阻变化信号，又能避免应力过度集中导致的结构疲劳，在长期反复加载的工况下保持形变线性度，不会出现零点漂移超差的问题。梁体的整体材质选用常用的弹性合金钢材，加工完成后会经过调质和时效处理，消除内部残余应力，保证长期使用的尺寸稳定性和形变恢复能力，表面做发黑防锈处理，适配普通工业车间的使用环境，不会因为短时间的潮湿环境出现表面锈蚀影响装配精度。

　　从实际使用的功能特性来看，这款传感结构的受力方向垂直于梁体安装平面，当加载端承受垂直向下的载荷时，应变区的弹性梁会产生微小弯曲形变，粘贴在应变区上下表面的应变片会分别产生拉伸和压缩的电阻变化，通过外接的惠斯通电桥电路就能将电阻变化转化为线性的电压信号，再经过变送器放大校准后，就能输出对应载荷重量的标准电信号，接入设备的PLC或者采集仪表，实现重量的实时检测、定量控制或者超载报警功能。和大量程的轮辐式、柱式称重传感器不同，这种小尺寸悬臂梁结构的固有频率更高，响应速度更快，在小型高速检重、动态分装的工位上，能够更快捕捉到载荷的变化，减少检测滞后带来的分装误差。

　　在安装边界的设计上，这款结构的安装孔位采用标准的通孔设计，固定端和加载端的孔位间距经过匹配计算，安装时只要保证固定端的安装面平面度公差在0.05mm以内，加载端的受力方向垂直于梁体平面，不额外施加侧向的扭力或者弯矩，就能保证检测精度控制在额定量程的千分之二以内，满足大部分小型工业设备的测力精度要求。实际选型时需要注意，这类小量程传感单元不能承受超过额定载荷120%的冲击力，否则会造成弹性梁的塑性形变，导致传感单元永久失效，所以在配套工装设计时，通常会在加载端的上下位置设置硬限位结构，限制最大形变行程，避免意外过载损坏。另外在装配过程中，固定螺栓的锁紧扭矩要控制在合理范围，不能过度锁紧导致梁体产生预加应力，否则会造成零点偏移，影响后续的校准和检测精度，通常装配完成后需要静置30分钟，待结构应力充分释放后再进行零点校准和量程标定，才能获得最稳定的检测效果。

　　从三维建模的角度来说，构建这个结构的时候需要重点关注应变槽的轮廓曲率和位置精度，因为这个区域的尺寸直接决定了梁体的受力形变特性，如果建模时槽的位置偏移或者曲率不对，会导致仿真得到的应变分布和实际加工后的状态出现偏差，直接影响传感器的线性度和灵敏度。建模时可以先绘制梁体的整体外形轮廓，再通过拉伸切除做出安装通孔，之后对应变区的槽型做放样切除，保证槽壁的过渡平滑，没有尖锐的棱角，避免后续应力仿真时出现应力奇异点，影响仿真结果的参考价值。完成实体建模后，可以给梁体赋予弹性合金的材料属性，添加固定端约束和额定载荷，做静力学仿真验证，查看应变区的应力分布是否均匀，最大应力是否在材料的弹性极限范围内，形变位移量是否匹配应变片的检测量程，根据仿真结果微调槽型的尺寸和位置，直到各项参数都满足设计要求，再输出加工图纸。
