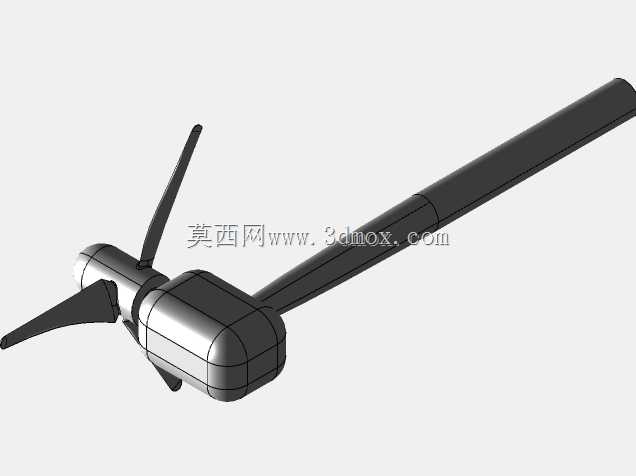

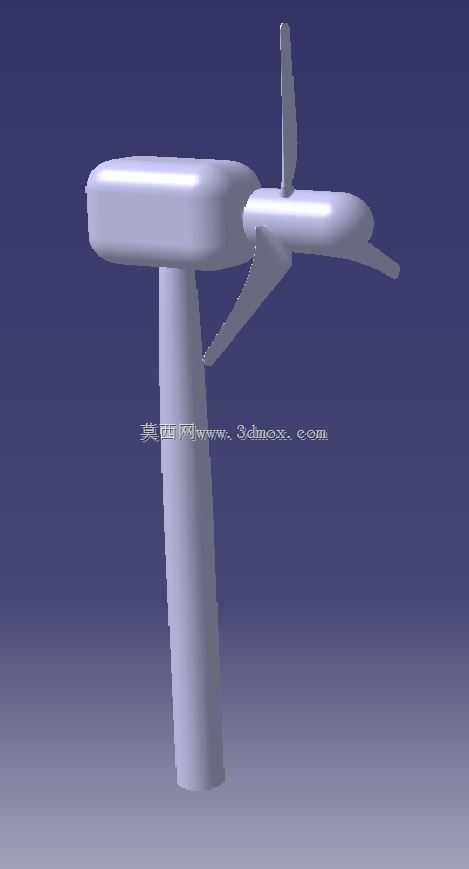

水平轴小型风力发电涡轮机组结构

　　在分布式离网供电场景中，这类小型水平轴风力涡轮的适配性远高于大型并网机组，不管是偏远山区的户用供电、海岛基站的备用电源、野外监测站点的持续供能，还是风光互补路灯的配套发电单元，都能看到同结构设备的实际应用。这类设备不需要复杂的并网配套设施，只要搭配对应规格的储能蓄电池与整流逆变模块，就能在年均风速满足3m/s以上的区域稳定输出电能，填补了电网覆盖盲区的供电缺口。

　　从实际功能逻辑来看，这套结构的核心作用是将流经叶轮的空气动能转化为旋转机械能，再通过机舱内的传动结构带动发电模块输出电能。三个叶片的布局是经过多轮气动验证的选型结果，相比两叶结构，三叶转动时的动平衡性能更优，运行过程中机舱受到的周期性交变载荷更小，能有效降低塔筒连接部位的疲劳损伤风险；相比四叶及以上的多叶结构，三叶布局的整体转动惯量更合理，启动风速要求更低，同时叶片自身的材料用量控制在更经济的区间，不会因为叶片过多导致风阻过大、强风下过载风险升高。

　　设计过程中首先要敲定的是叶轮的扫风直径参数，这个尺寸直接决定了设备的额定发电功率，扫风面积越大，相同风速下能捕获的风能越多，但对应的塔筒承重、机舱结构强度要求也会同步提升。针对小型分布式场景的应用需求，这类基础结构的叶轮扫风直径通常控制在1.2m到2m区间，对应的额定输出功率在300W到1000W之间，既能满足小场景的供电需求，也不会因为尺寸过大导致运输、安装难度陡增。塔筒的高度设计需要结合安装场景的地面障碍物高度确定，常规户用场景下塔筒高度在5m到8m之间，要保证叶轮最低转动位置高出周边障碍物至少1.5m，避免障碍物引发的湍流影响叶轮气动效率，同时防止叶片转动过程中触碰周边物体引发安全事故。

　　机舱部分采用流线型椭球外壳设计，并不是单纯为了外观规整，核心作用是降低气流经过机舱时的风阻，减少乱流对尾部叶片的气动干扰，同时外壳可以为内部的传动部件、发电模块提供防护，隔绝野外环境下的雨水、沙尘侵入，延长内部构件的使用寿命。叶片的翼型选用低速高升阻比的构型，适配低风速区域的风能捕获需求，叶片根部做了加厚过渡处理，和轮毂的连接位置设置了加强筋结构，能够承受强风下的叶片弯矩，避免长期运行后出现根部断裂的问题。轮毂和机舱主轴的连接位置设置了密封轴承，既可以保证叶轮转动的顺畅度，也能阻挡外界杂质进入传动舱室。

　　安装边界的考量是这类结构落地应用的关键环节，首先安装点位需要避开强湍流区域，比如高层建筑的背风面、峡谷风口的紊流区，不稳定的气流不仅会降低发电效率，还会让叶片承受无规律的交变载荷，大幅缩短设备使用寿命。设备安装的基础需要做混凝土浇筑固定，根据塔筒高度和整机重量的不同，基础的浇筑深度通常在0.8m到1.5m之间，要保证极端大风天气下整机不会出现倾覆。叶片和塔筒之间的安全间隙需要严格控制，在叶片最大形变状态下，叶尖和塔筒的净距离不能小于叶片长度的10%，防止强风下叶片弯曲触碰塔筒。另外这类结构的尾部通常会配套尾舵结构（这套基础模型做了简化处理），作用是根据风向变化自动调整机舱朝向，让叶轮始终保持正对来风方向，最大化风能捕获效率，在做完整结构设计时，尾舵的面积需要和叶轮扫风面积匹配，保证转向动作的灵敏度，不会出现风向频繁变化时机舱来回摆动的问题。

　　从结构设计的细节来看，这类小型风力涡轮的维护便捷性也是设计时需要重点考虑的点，机舱外壳通常采用分体式卡扣或者螺栓连接结构，不需要大型吊装设备就能打开外壳检修内部构件，叶片和轮毂的连接采用标准螺栓紧固，单个叶片出现损伤时可以单独更换，不需要整体更换叶轮，能大幅降低后期运维成本。塔筒和机舱的连接部位设置了回转支撑结构，转动阻尼经过调校，既能保证机舱灵活转向，也不会因为阻尼过小导致转向过快引发结构冲击。针对低温高海拔区域的应用场景，设计时还需要在叶片根部、主轴轴承位置预留加热模块的安装位，防止低温环境下构件结冰卡滞，影响设备正常运行。
