工业三轴直线传动位移模组结构

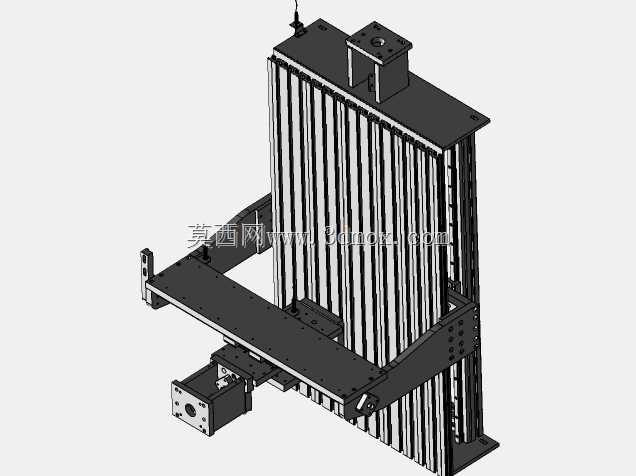

　　这套三轴传动结构，核心是解决空间内三个正交方向的精准位移需求，在3C电子零部件装配、小型工件精密检测、点胶涂覆工位、实验室自动化取样场景里都能见到同逻辑的结构应用，区别只是根据负载、行程、精度要求做尺寸与型材规格的适配。从结构布局来看，竖直方向采用长行程铝型材立柱作为承载基体，型材槽道内嵌装直线导轨副，搭配同步带或者滚珠丝杠作为传动元件——如果是轻负载高速位移场景多选用同步带传动，重负载高精度场景则替换为研磨级滚珠丝杠，竖直轴的顶端预留了伺服电机或者步进电机的安装位，通过联轴器直连或者同步轮减速结构传递动力，同时竖直滑座侧面设计了加强筋斜撑结构，用来抵消水平方向伸出时的倾覆力矩，避免滑台悬臂过长导致的形变影响定位精度。

　　水平方向的两个正交轴，其中一个轴直接固定在竖直滑座的安装面上，采用双导轨平行布置的方式，承载横向移动的负载，滑台底面的滑块与导轨配合间隙可以通过端盖的预紧螺丝调整，保证运动过程中无爬行、无卡滞；另一个正交轴则安装在横向滑台的顶面，末端同样预留了执行元件的安装法兰，可以根据工位需求加装夹爪、点胶阀、检测探头、焊枪等不同的作业末端，法兰面的安装孔位采用标准孔距设计，兼容市面上多数常规工业执行元件的安装尺寸，不需要额外做转接板加工就能快速换装。设计过程中首先要核算的是各轴的负载边界，竖直轴因为要承载两个水平轴加上末端执行件的总重量，除了导轨的额定动载荷核算，还要加装刹车结构或者平衡气缸，避免断电时滑台下坠造成设备损坏或者安全事故；水平轴的挠度计算要考虑最大伸出长度下的形变值，通常要求在满负载时形变量不超过行程的千分之一，保证末端定位精度满足工艺要求。安装边界方面，整套结构的底部设计了方形安装底座，底座上预留了地脚螺栓安装孔和定位销孔，安装时先通过定位销确定设备在工位上的基准位置，再锁紧螺栓固定，不需要额外做复杂的地基处理，适合在现有流水线旁快速加装部署；各轴的两端都设计了硬限位挡块和光电限位开关安装位，软限位通过控制系统参数设置，硬限位则采用聚氨酯缓冲块搭配金属挡块，在运动超程时起到物理防护作用，避免滑块冲出导轨造成结构损坏。走线方面，所有轴的动力线、信号线都通过型材侧边的槽道布置，搭配坦克链做线缆防护，坦克链的弯曲半径根据线缆直径选型，

　　避免运动过程中线缆反复弯折出现断芯故障，坦克链的两端分别固定在固定端和滑台端，走线整齐不会和运动部件产生干涉。这套结构的设计没有采用一体化铸造机身，而是选用标准工业铝型材拼接组装，一方面可以根据实际工位的行程需求快速裁切型材长度调整行程，不需要重新开模铸造，缩短设计加工周期，另一方面铝型材的自重更轻，设备整体移动或者调整位置时更方便，同时型材表面的阳极氧化层具备不错的防锈耐磨能力，常规车间环境下不需要额外做表面防护处理就能长期使用。各轴的传动端都设计了张紧调节结构，同步带传动的机型可以通过调整电机安装座的位置张紧同步带，丝杠传动的机型则可以通过支撑座的锁紧螺母调整丝杠的预拉伸量，补偿长时间运行后的磨损间隙，降低后期维护的难度。

　　在实际应用中，这套结构可以单台独立使用，作为小型专用设备的核心运动单元，也可以多台组合排布，组成流水线中的多工位作业单元，比如在手机外壳检测线上，就可以用多套同结构的三轴模组分别完成上料、检测、分拣的动作，相比多关节机器人，这种直角坐标式的三轴结构控制逻辑更简单，定位精度重复性更高，采购和维护成本也更低，适合行程固定、动作路径简单的重复性作业场景。结构上的所有连接螺丝都采用内六角圆柱头螺丝，沉头安装后不会突出零件表面，避免运动过程中刮碰线缆或者周边设备，所有加工面的形位公差都按照通用机械设备的精度要求设计，导轨安装面的平面度要求不超过0.02mm每百米，保证导轨安装后直线度满足运动要求，装配时需要先修刮安装面，再依次锁紧导轨螺丝，打表校验导轨的平行度和直线度，达标后再安装滑台和传动部件，最后做空载和带负载运行测试，调整各轴的运行速度和加速度参数，保证运行过程平稳无异常噪音。
