飞机襟翼支撑用异形轴承座结构

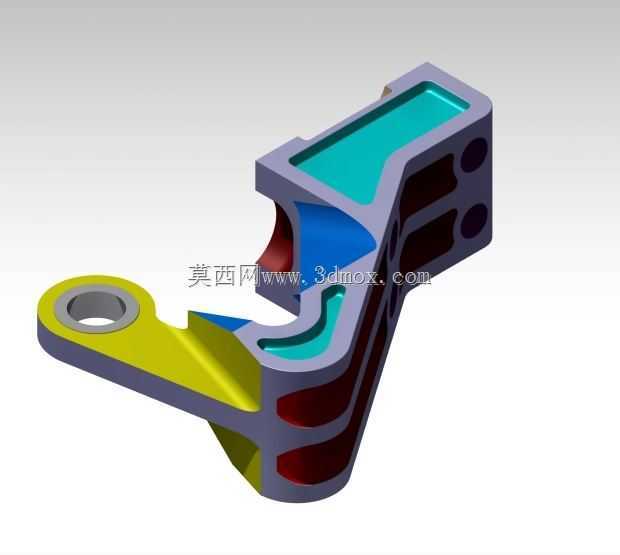

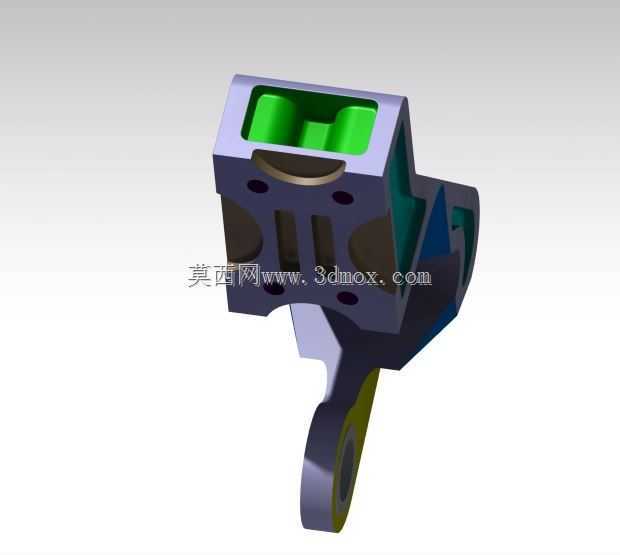

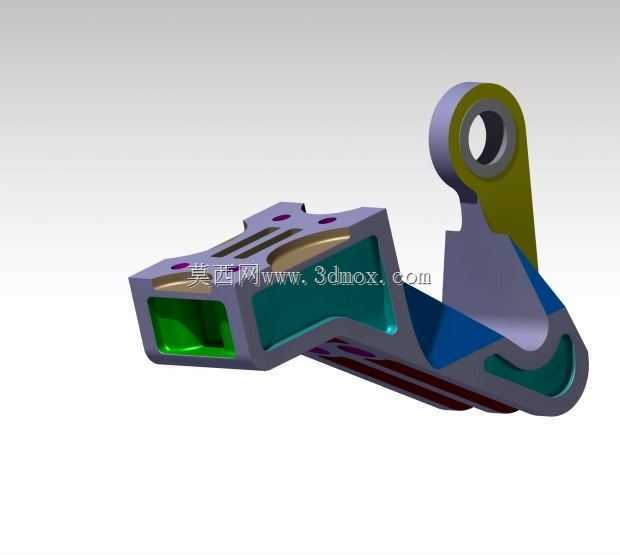

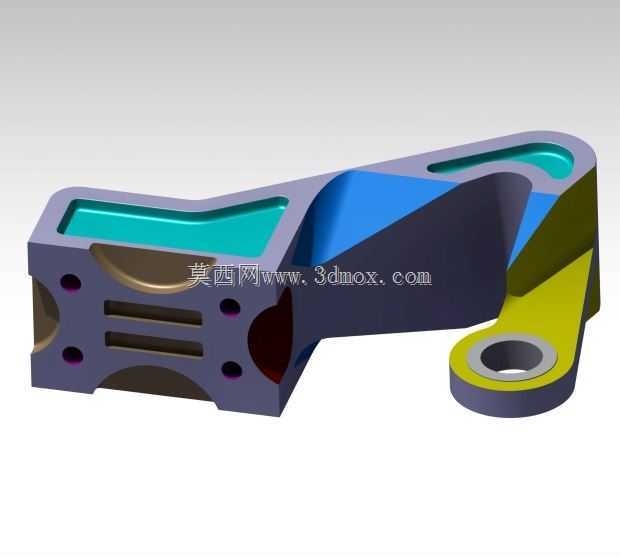

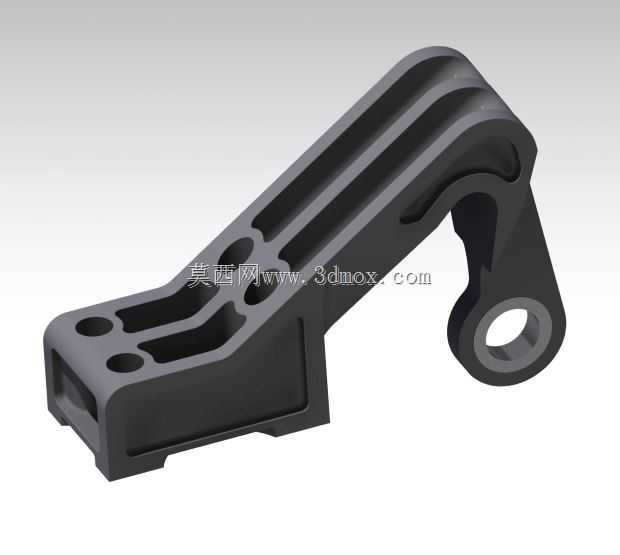

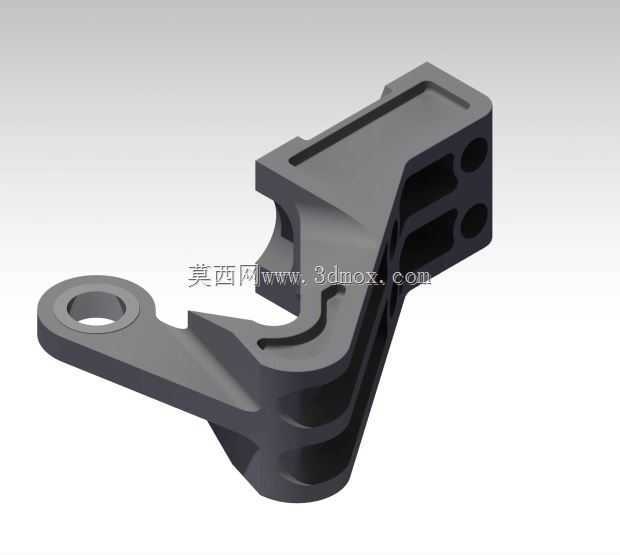

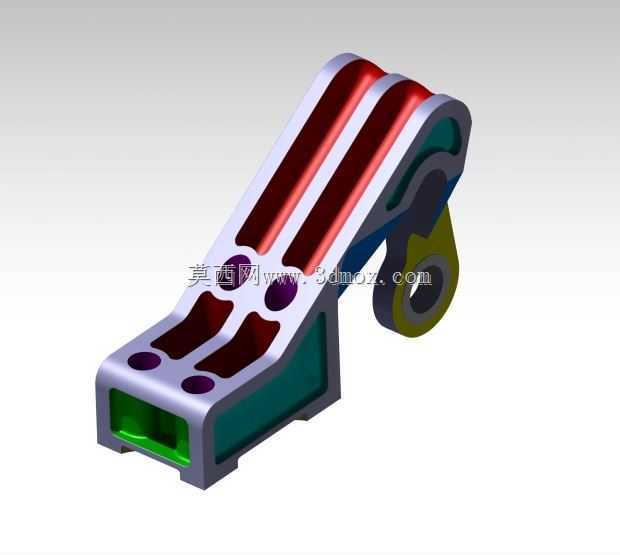

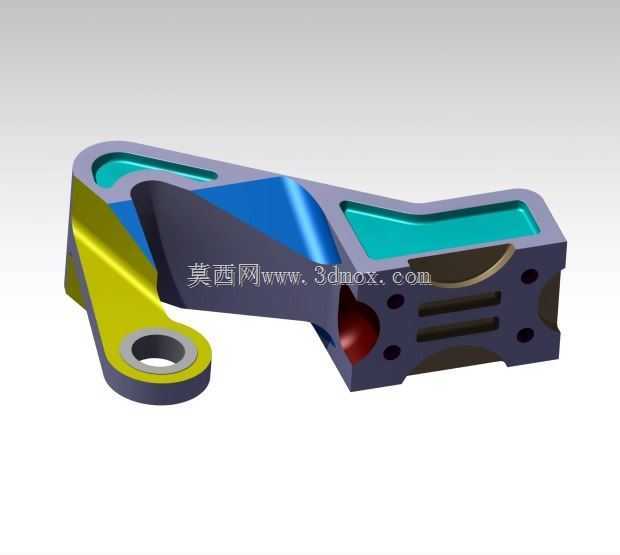

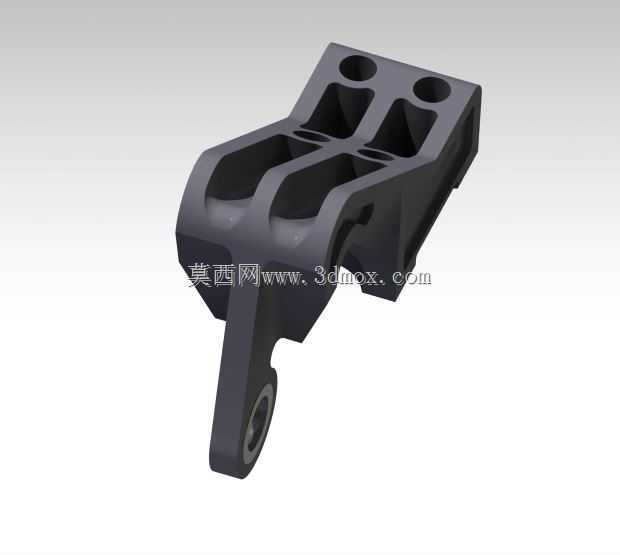

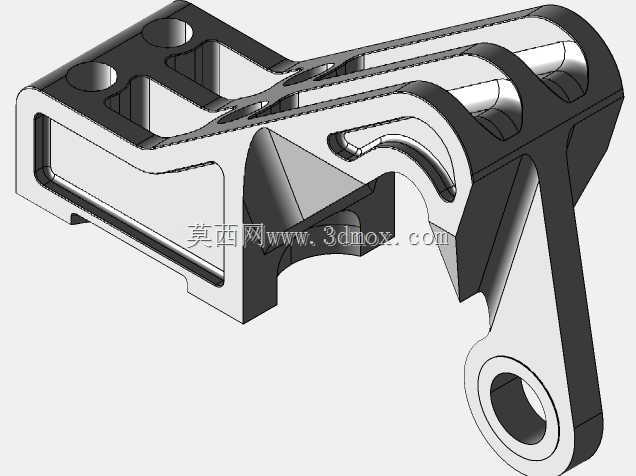

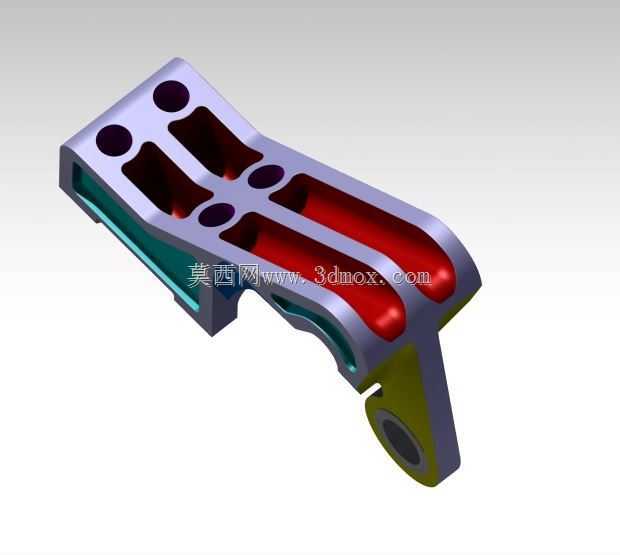

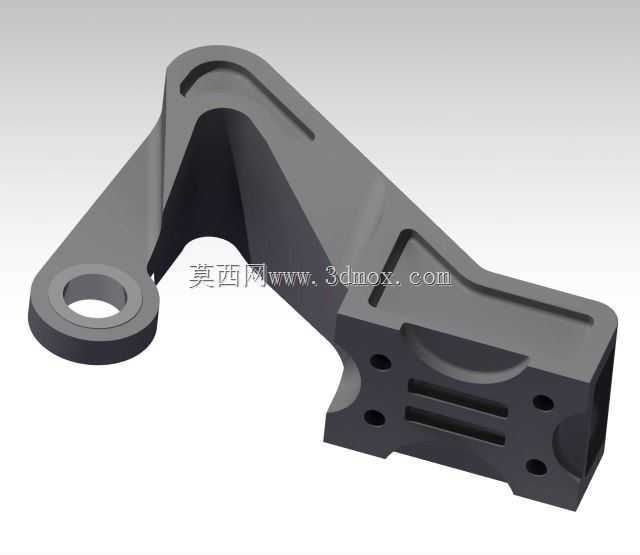

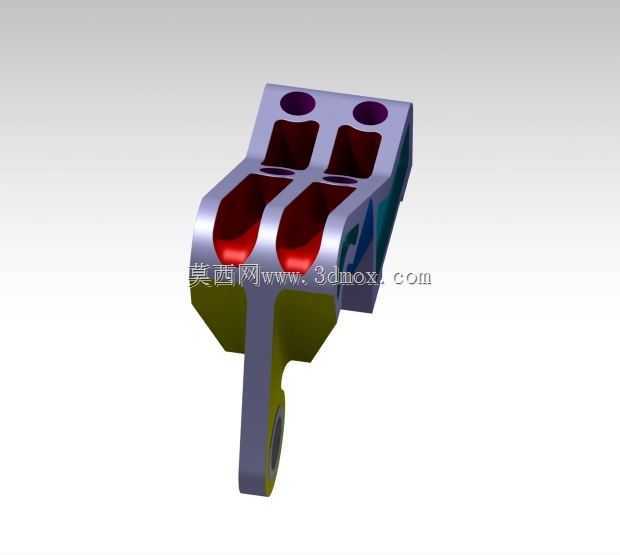

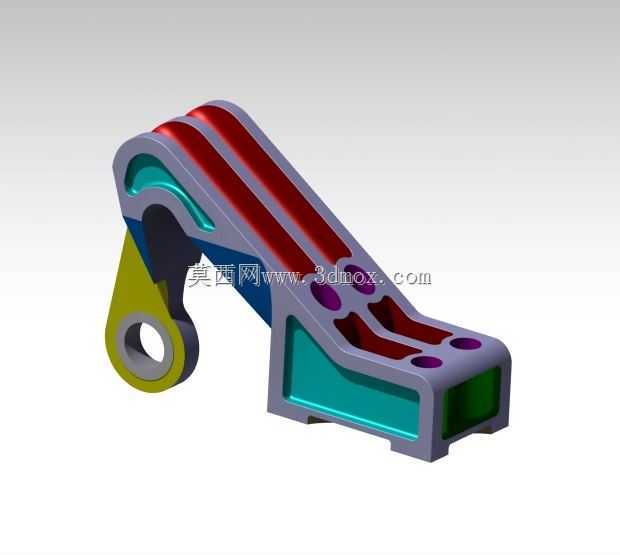

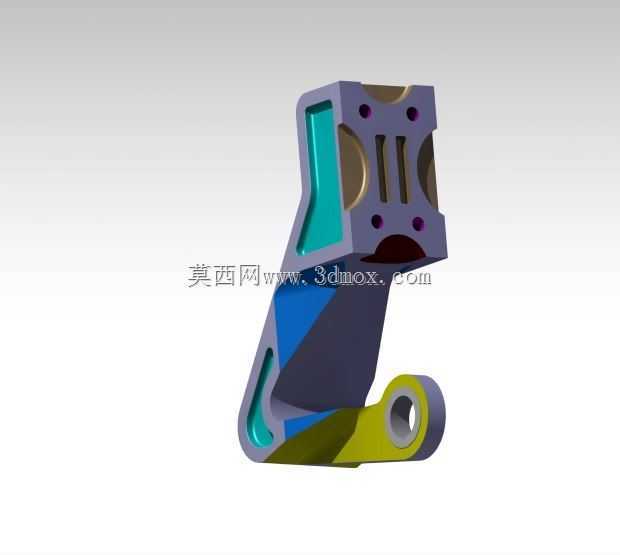

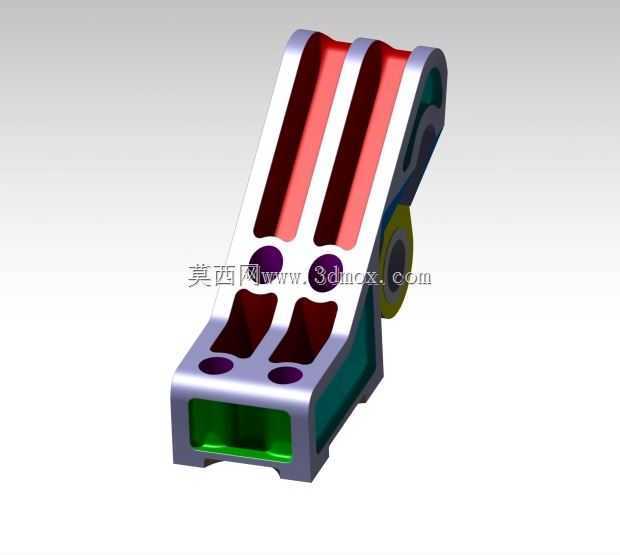

该构件属于航空飞控系统的核心承力支撑部件，主要应用于固定翼飞机襟翼操纵机构的安装点位，承担襟翼偏转过程中的载荷传递与转轴定位功能，在飞机起降阶段襟翼大角度偏转时，需同时承受气动载荷带来的径向力、操纵机构传递的轴向推力以及飞行振动带来的交变载荷，对结构的刚度与疲劳强度有极高要求。从结构设计逻辑来看，该支座采用一体化异形构型，摒弃了传统轴承座对称式的方正外形，完全贴合机翼内部的狭窄安装空间做随形设计：一端设置带通孔的环形轴承安装位，孔壁预留轴承压装的公差带，可直接镶嵌标准关节轴承，为襟翼转轴提供回转支撑；主体承力段采用变截面斜向支撑结构，通过多道加强筋在非安装面做拓扑优化，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能去除非承力区域的材料冗余，有效降低构件自身重量，契合航空构件轻量化的设计原则。安装边界方面，构件另一端设置两组同轴的沉头安装孔，可通过高锁螺栓与机翼内部的翼梁肋板固定连接，安装面做了铣平处理保证贴合精度，避免安装应力带来的轴承位同轴度偏差；侧面预留的弧形让位槽，是为了避让襟翼操纵拉杆的运动轨迹，防止机构偏转过程中出现运动干涉。在实际工况适配性上，该结构的承力路径做了平滑过渡设计，所有转角位置均设置了工艺圆角，避免应力集中导致的疲劳裂纹萌生，能够适应高空低温、交变振动的复杂飞行环境，既满足轴承安装的回转精度要求，又能在有限的机翼内部空间里实现可靠的载荷传递，可直接用于航空机械结构教学演示、飞控系统原理样机搭建以及相关承力支座的设计参考。
